![Daikin FXSQ40A [8/20] Сторона выпуска воздуха](/img/pdf.png)
Daikin FXSQ40A [8/20] Сторона выпуска воздуха

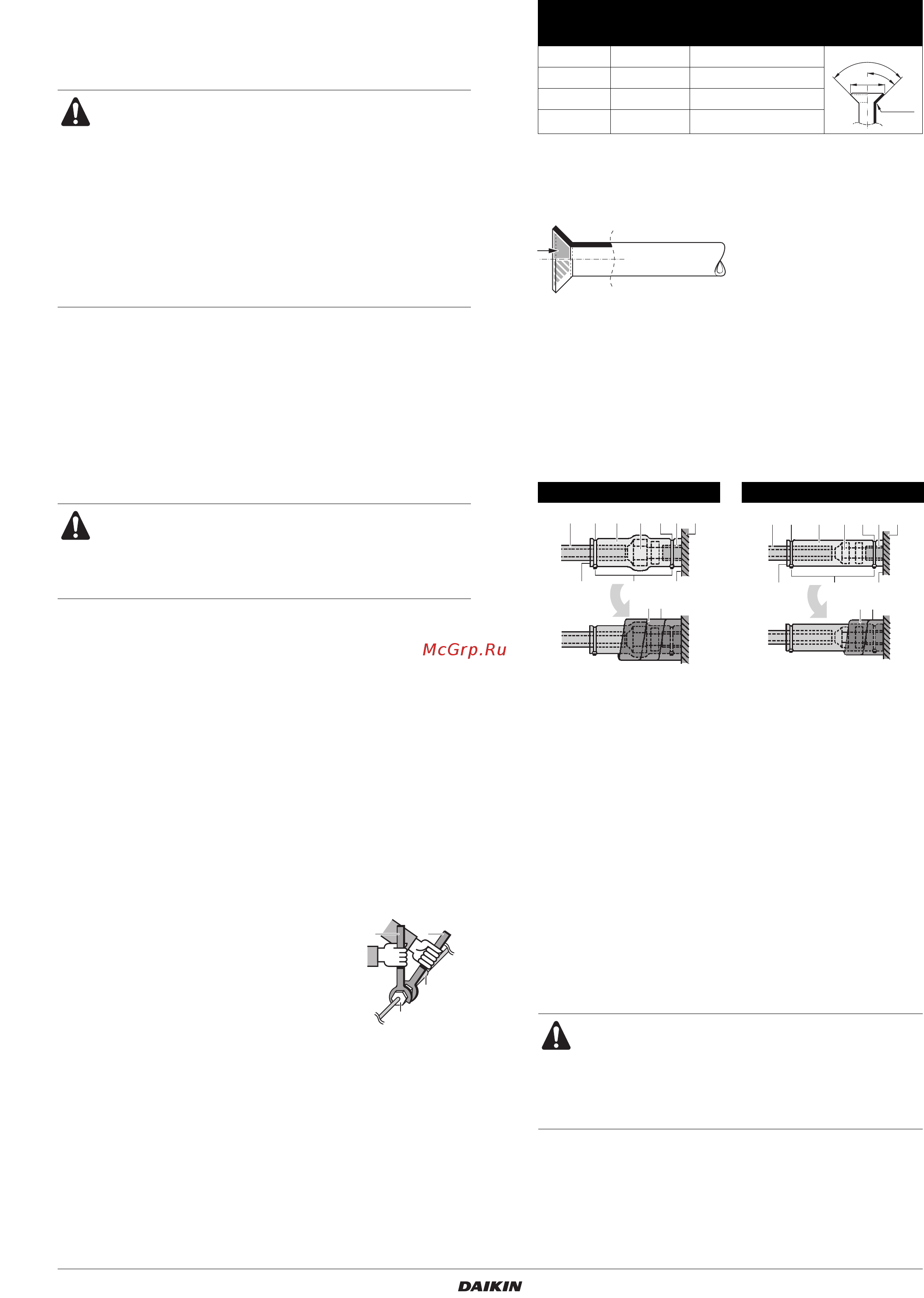

![Daikin FXSQ25A [8/20] Сторона выпуска воздуха](/views2/1329197/page8/bg8.png)
5
Сторона выпуска воздуха
- Подсоедините воздуховод с внутренней стороны фланца
на стороне выпуска.
- Оберните зону соединения фланца на стороне выпуска
и воздуховода алюминиевой лентой или аналогичным
материалом, чтобы предотвратить утечку воздуха.
Рекомендации по монтажу
трубопроводов хладагента
Сведения о прокладке трубопровода хладагента до наружного
агрегата содержатся в руководстве по монтажу, которое входит
в комплект поставки наружного агрегата.
Перед монтажом труб проверьте, какой тип хладагента
используется.
Используйте труборез и раструб, соответствующие
используемому хладагенту.
Во избежание попадания в трубу пыли, влаги или других
посторонних веществ обжимайте конец трубы либо
обматывайте его лентой.
Используйте бесшовные трубы из медного сплава (ISO 1337).
Наружный блок загружается хладагентом.
Чтобы предотвратить утечку воды, выполните
теплоизоляционные работы в полном объеме с обеих сторон
газового и жидкостного трубопроводов. При использовании
теплового насоса температура в газопроводе может достигать
120°C, поэтому используйте изоляцию, обладающую
достаточной устойчивостью к такой температуре.
При подсоединении медных труб к блоку или при их
отсоединении используются одновременно два гаечных
ключа – обычный и динамометрический.
Следите за тем, чтобы в контур хладагента не попадали
посторонние среды, например воздух.
Используйте отожженный материал только для соединений
с накидными гайками.
Размеры накидных гаек и значения моментов затяжки
приведены в Таблица 1. (Если
гайки перетянуть, то можно
повредить развальцованную часть трубы, что приведет
кутечке хладагента.)
Таблица 1
На внутреннюю поверхность развальцованной части трубы
нанесите эфирное или полиэфирное масло. Приступая
кзатяжке накидной гайки, наживите ее, сделав 3 - 4 оборота
рукой.
Если во время работы происходит утечка хладагента,
проветрите помещение. При сильном нагреве хладагент
выделят токсичный газ.
Убедитесь в отсутствии утечек хладагента. Токсичный газ может
выделяться при утечке хладагента в помещениях и воздействии
на него тепла от обогревателей, кухонных плит и др.
В заключение установите изоляцию, как показано на
рисунке ниже.
Изоляция труб
- Изолируйте воздуховод, чтобы предотвратить
конденсацию (материал: стекловата или
пенополиэтилен, толщина 25 мм).
- Используйте электрическую изоляцию между
воздуховодом и стеной, если металлический
воздуховод проходит через металлические планки
сетки или ограждения либо через металлическую
обшивку в деревянных зданиях.
- Разъясните заказчику процедуры технического
обслуживания и очистки приобретаемых на месте
компонентов (воздушный фильтр, решетка (
выпуск
и воздухозабор) и т. д.).
Установка должна производиться аттестованными
специалистами. Материалы и порядок монтажа
должны полностью соответствовать существующим
национальным и международным нормам. В Европе
должен использоваться действующий стандарт EN378.
1 Динамометрический ключ
2 Гаечный ключ
3 Соединение труб
4 Накидная гайка
12
4
3
Диаметр
труб (мм)
Момент
затяжки
(Н•м)
Размеры
развальцованного
торца трубы A (мм)
Форма
развальцовки
Ø6,4 15~17 8,7~9,1
Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
Ø15,9 63~75 19,3~19,7
Газопровод Трубопровод жидкости
1 Изолирующий материал для труб (приобретается по
месту установки)
2 Накидная гайка
3
Изоляция для арматуры (поставляется вместе с агрегатом)
4 Изолирующий материал для труб (основной блок)
5 Основной блок
6 Хомут (приобретается отдельно)
7 Уплотнительная подушка среды 1 для газового
трубопровода (поставляется вместе с агрегатом)
Уплотнительная подушка среды 2 для жидкостного
трубопровода (поставляется вместе с агрегатом)
A Поверните швами вверх
B Присоедините к основанию
C Закрепите детали, отличные от изоляционного
материала труб
D Оберните агрегат от основания до верхней
поверхности
фланцевой гайки
Убедитесь в надлежащей изоляции всех труб на
всем их протяжении до соединительных
элементов внутри агрегата.
В трубах без изоляции возможно образование
конденсата. Также возможны ожоги при контакте
стакими трубами.
R=0,4~0,8
45°
±2
90°
±2
A
AB
D
C
7
1234566
ABC
1234566
D7
