9 Рóссêий

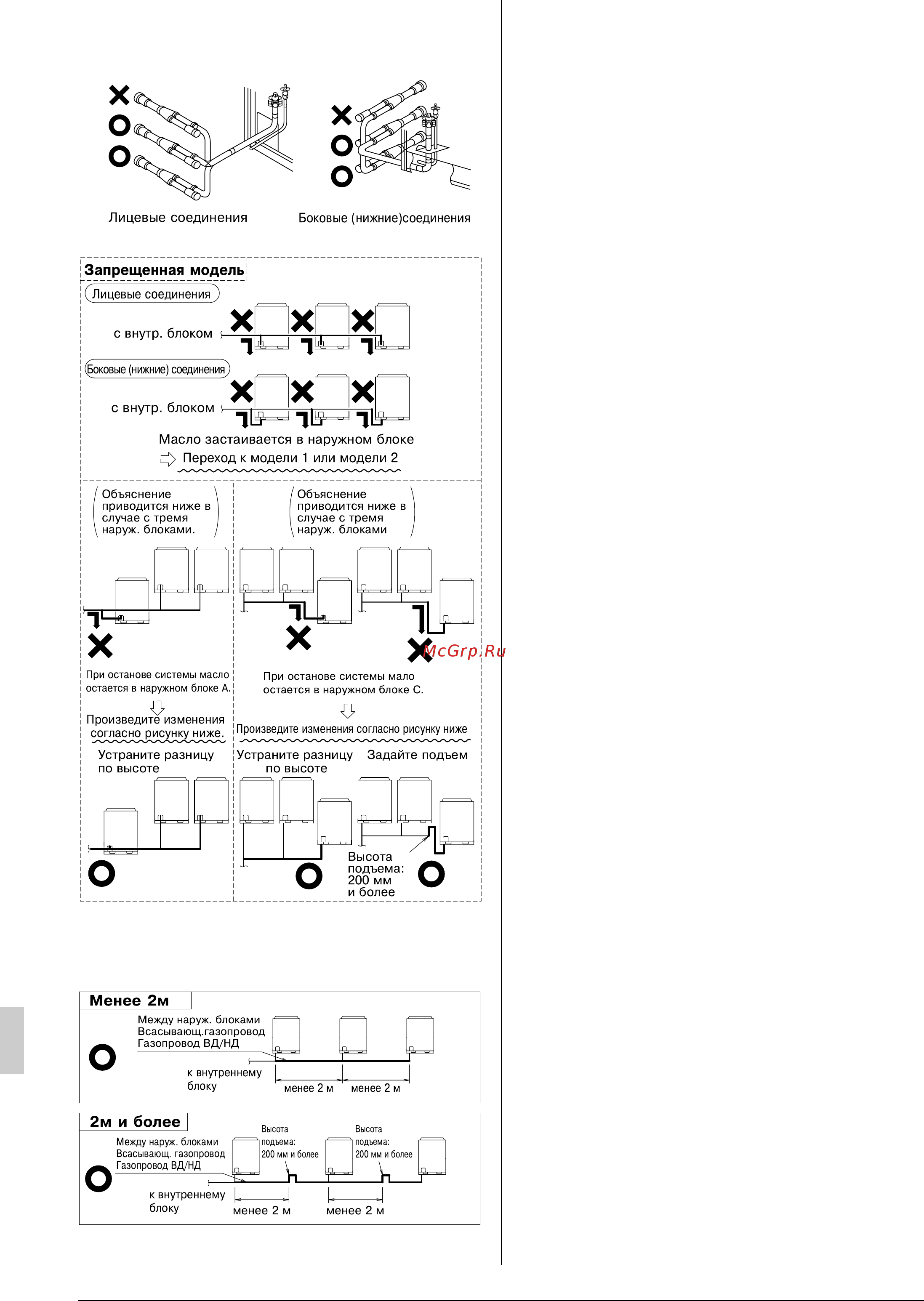

(2) Во избежание рисêа задержания масла в запорном
блоêе, всеãда подсоединяйте запорный êлапан и
трóбопровод междó нарóжными блоêами соãласно
óêазаниям на рис. А или В.
(3) Если длина трóбопровода междó нарóжными блоêами
превышает 2 м, создайте подъем 200 мм и более на
ãазовой линии длиной 2 м, начиная с êомплеêта
трóбопровода нарóжноãо блоêа мóльти-системы.
5.
Разветвление трóбопровода с хладаãентом
При монтаже разветвителя трóбопровода хладаãента
обратите внимание на приведенные ниже оãраничения, а
таêже прочтите рóêоводство по монтажó, прилаãаемое ê
разветвителю.
(Неправильный монтаж может привести ê неисправности
или поломêе внешнеãо блоêа.)
<Стыê REFNET>
Установите стыê REFNET таê, чтобы разветвление
выполнялось по ãоризонтали либо по вертиêали.
(См. рис. 16)
1. Горизонтальная поверхность
2. ±30° или менее
3. Горизонтальный
4. Вертиêальный
<Коллеêтор REFNET>
Установите êоллеêтор REFNET таê, чтобы разветвление
выполнялось по ãоризонтали.
(См. рис. 17)
1. Горизонтальная поверхность
<Комплеêт соединений трóбопроводов мóльти-
системы нарóжных блоêов>
• Приведите стыê в ãоризонтальное положение таê, чтобы
предóпреждающий ярлыê направлялся вверх под
наêлоном в пределах ±15°.
(см. рис. 18-1)
Не приводите в вертиêальное положение.
(См. рис. 18-2)
• Поддерживайте прямолинейность óчастêа 500 мм и
более до расщепления стыêа без обматывания êаêих-
либо трóб на месте эêсплóатации воêрóã данноãо
óчастêа.
Можно поддерживать более 500 мм прямоãо
пространства, соединяя 120 мм трóбопровода на месте
эêсплóатации (прямоãо) со стыêом.
(См. рис. 18-3)
(См. рис. 18)
1. Предóпредительный ярлыê
2. Горизонтальная поверхность
3. ±15° или менее
4. Земля
5. Местный трóбопровод (120 мм длины и более)
6. Прямая часть 500 мм и более
A
B
A
B
.
.
.
