Fagor CO-502 B DD [42/117] Схемы гидравлических контуров
![Fagor CO-502 B DD [42/117] Схемы гидравлических контуров](/views2/1330719/page42/bg2a.png)
Страница 40Составитель: Iban Letamendi (январь 2015; Ред. 1)

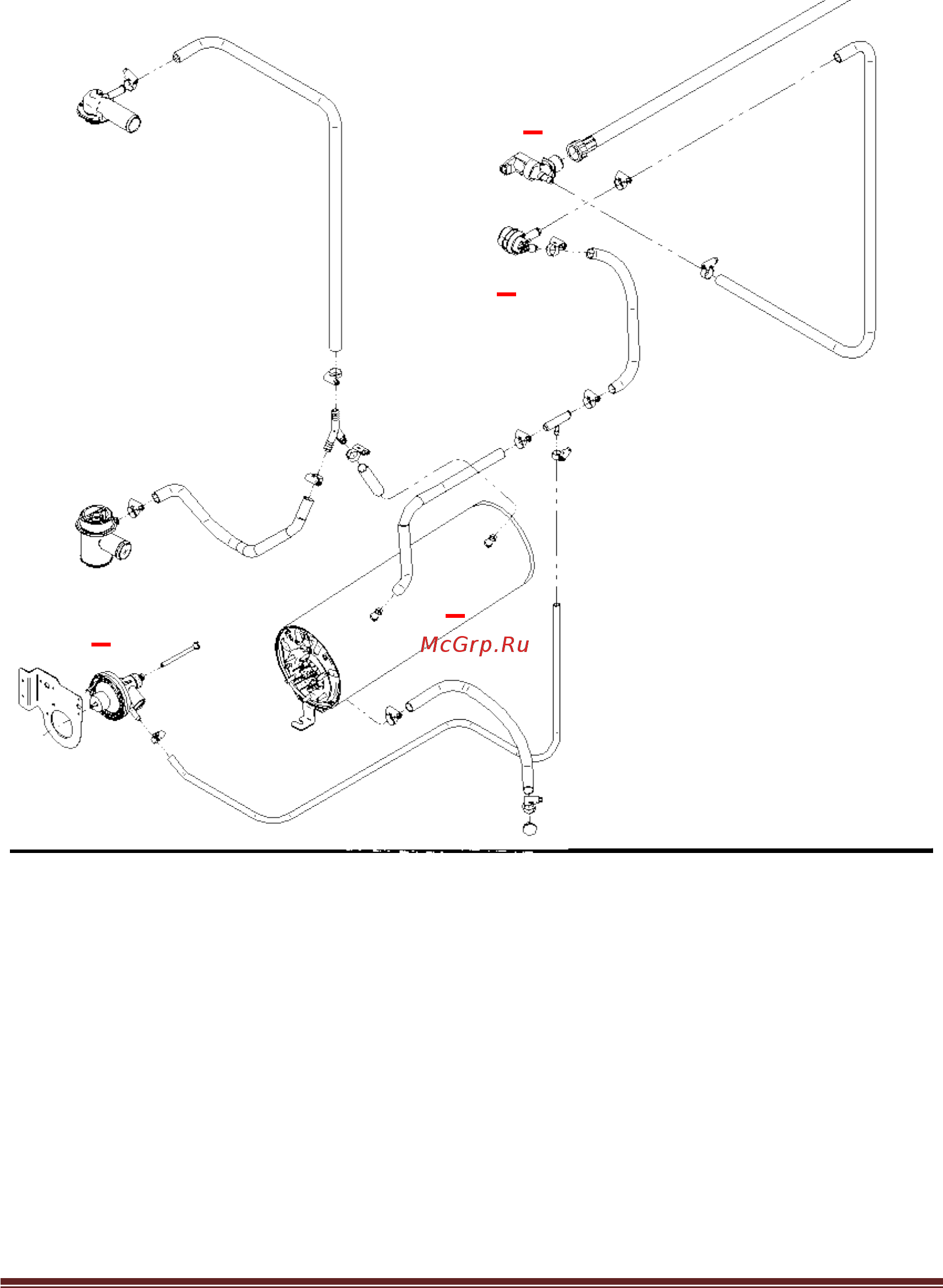

СХЕМЫ ГИДРАВЛИЧЕСКИХ КОНТУРОВ
Ниже приводятся детали гидравлических схем различных моделей или версий.
CO 500 – 501 - 502
1
2
3
4
Все модели с цилиндрическим 7-литровым БОЙЛЕРОМ (3), оснащены
невозвратным клапаном (2), предотвращающим возврат воды из
бойлера в водопровод.
Перистальтический дозатор ополаскивателя (4) входит в стандартную
комплектацию данных машин, дозатор моющего средства необходимо заказывать
дополнительным комплектом. См. раздел с описанием ДОПОЛНИТЕЛЬНЫХ
КОМПЛЕКТОВ
