Ru-3
● ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ ●
• Осторожно нажмите CLOCK (часы) остроконеч-
ным предметом.
• Убедитесь, что полярность соблюдена правильно.
• Запрещается использовать марганцевые батарейки. Это может привести
к неисправности пульта дистанционного управления.
• Не пользуйтесь аккумуляторными батарейками.
• Заменяйте все батарейки на новые батарейки одинакового типа.
• Батарейки можно использовать в течение приблизительно 1 года. Тем
не менее батарейки с истекшим сроком хранения работают меньше.
• Осторожно нажмите RESET (сброс) остроконечным предметом.
Если не нажать кнопку RESET, кондиционер может работать неправильно.
Перед эксплуатацией: Вставьте вилку шнура питания в розетку электросети и/или установите выключатель в положение ON.
Наружный прибор
Установка батареек пульта дистанци-
онного управления
Установка текущего времени

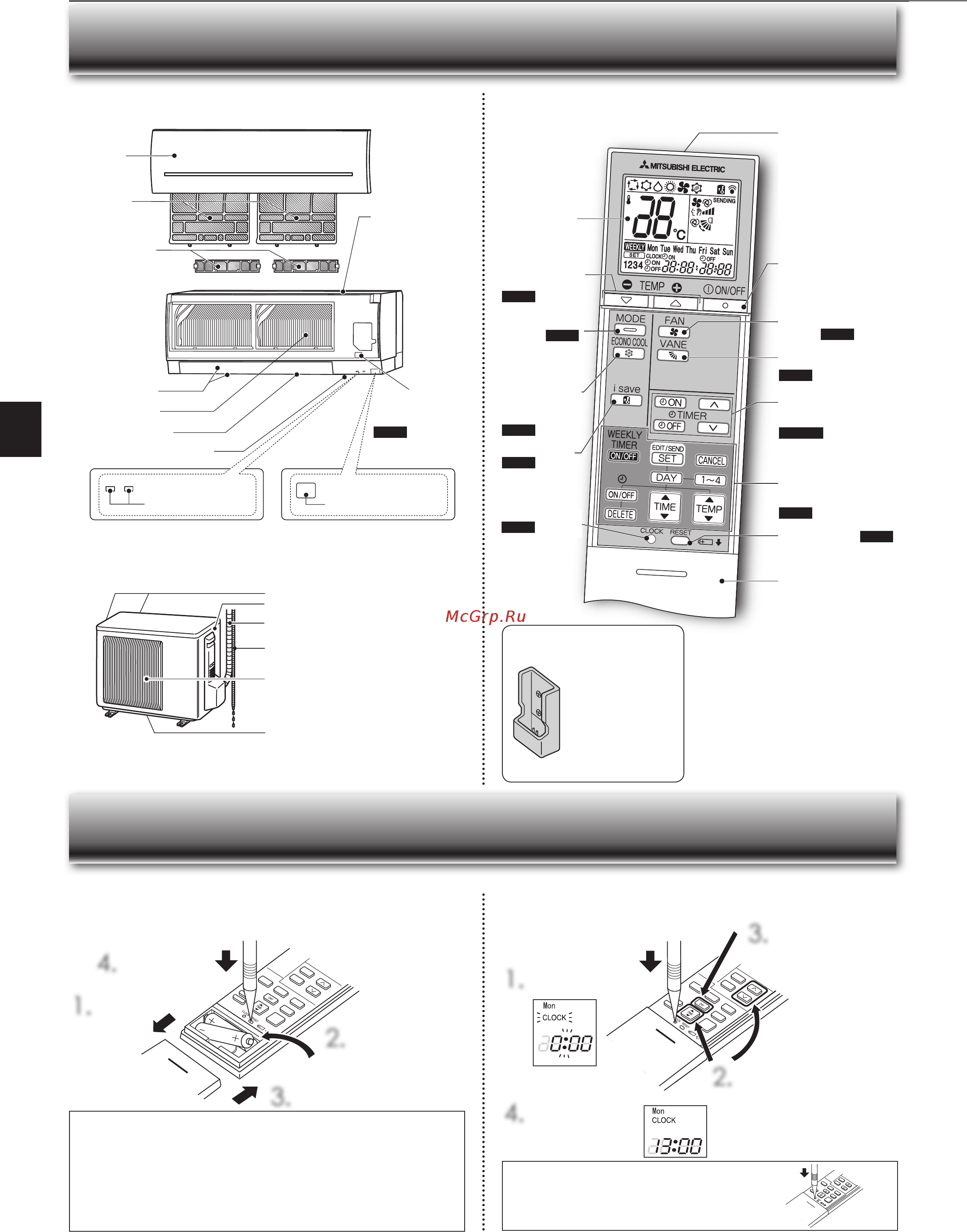

НАЗВАНИЯ ОТДЕЛЬНЫХ ЧАСТЕЙ ПРИБОРА
ПОДГОТОВКА ПРИБОРА К ЭКСПЛУАТАЦИИ
1.
Нажмите кнопку
CLOCK.
4.
Еще раз нажмите
кнопку CLOCK.
2.
Нажмите либо кнопку TIME
(ВРЕМЯ) или кнопки TIMER
(ТАЙМЕР), чтобы задать время.
При каждом нажатии происхо-
дит увеличение/уменьшение
времени на 1 минуту (10 минут
при длительном нажатии).
Внутренний прибор Пульт дистанционного управления
Внешний вид устройств, предназначенных для использования на улице,
может отличаться.
*1 На заводской табличке с паспортными данными указаны год и месяц
изготовления.
1.
Снимите переднюю
крышку.
2.
Вставляйте щелоч-
ные батареи ААА
вначале отрицатель-
ным полюсом.
3.
Установите переднюю крышку.
4.
Нажмите кнопку
RESET.
Излучатель
сигналов
Расстояние сигнала:
приблизительно 6 м
Звук воспроизводится
внутренним блоком при
получении сигнала.
Сектор рабо-
чего дисплея
Кнопка ON/OFF
(работа/останов)
Кнопки регу-
лирования
температуры
Стр. 4
Кнопка выбора
режима
Стр. 4
Кнопка
ECONO COOL
(ЭНЕРГОС-
БЕРЕЖЕНИЕ
ПРИ ОХЛАЖ-
ДЕНИИ)
Стр. 6
Кнопка управления
скоростью вентилято-
ра FAN
Стр. 5
Кнопка управления
заслонкой VANE
Стр. 5
Кнопки TIME, TIMER
(установка времени,
установка таймера)
Стр. 3, 6
Увеличение времени
Уменьшение времени
Кнопка CLOCK
Стр. 3
Кнопка RESET Стр. 3
Крышка
Сдвиньте крышку вниз,
чтобы получить доступ
к пульту дистанционно-
го управления. Сдвинь-
те крышку далее вниз,
чтобы получить доступ
к кнопкам настройки
недельного таймера.
Пользуйтесь только пультом дистан-
ционного управления, поставляемым
с прибором.
Не используйте другие пульты дис-
танционного управления.
Если два или более внутренних бло-
ка установлены близко друг к другу,
то один из внутренних блоков может
ошибочно принять сигнал пульта дис-
танционного управления, направлен-
ного на другой блок.
Кнопка i-save
Стр. 6
Кнопки WEEKLY
TIMER (установка
недельного таймера)
Стр. 7
Держатель пульта дис-
танционного управления
• Установите держатель
пульта дистанционно-
го управления в мес-
те, сигнал из которого
будет приниматься
внутренним блоком.
• Если пульт дистанци-
онного управления не
используется, помес-
тите его в этот держа-
тель.
3.
Нажмите кнопку
DAY (ДЕНЬ),
чтобы задать
день.
Заводская табличка с
паспортными данными *1
Индикаторная
лампочка работы
Зона приема сигналов
с пульта дистанцион-
ного управления
Переключатель
аварийной экс-
плуатации
Стр. 4
Горизонтальная
заслонка
Воздуховыпускное
отверстие
Воздушный
фильтр
(Наноплатино-
вый фильтр)
Теплообменник
Передняя
панель
Воздухозаборное
отверстие
Фильтр очистки
воздуха (элек-
тростатический
противоаллер-
генный фильтр
с энзимом, не
входит в по-
ставку)
Воздухозаборные отверстия
(сзади и сбоку)
Трубопровод хладагента
Заводская табличка с паспортными
данными *1
Воздуховыпускное отверстие
Дренажный шланг
Выходное дренажное отверстие
JG79A926H01_ru.indd 3 7/1/2014 3:37:19 PM
