STARMIX S.R.L. Via dell’Artigianato, 5 36035 Marano Vicentino (VI) - I
33
ПЛАНЕТАРНЫЙ МИКСЕР PL 20B(N-NH) PL20C(N-NH)-PL30(N-NH)-PL40(N-NH) PL60(N-NH) -
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ (ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ)
- Изд. 07/2013 Доп.01 от 01/2016
С
огласно существующему законодательству строжайше запрещено воспроизводить даже частично или распространять эту инструкцию тре
тьим лицам

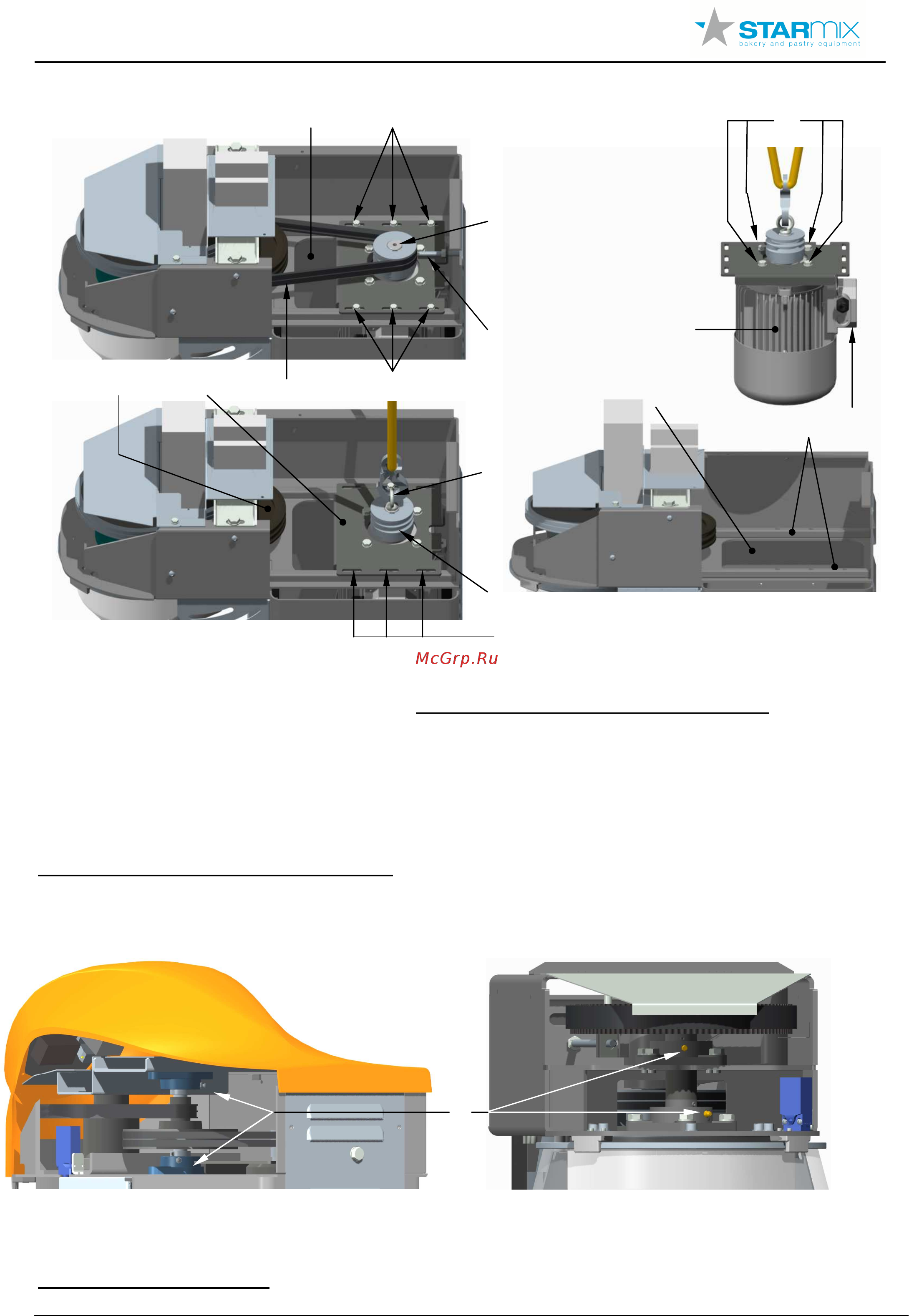

Рисунок 22- Демонтаж/установки двигателя, приводящего в движение насадку (PL20)
4.7 СИСТЕМА СМАЗКИ
Операция нанесения смазки является операцией чрезвычайных/внеочередных ремонтных работ. Перед тем,
как начать операцию, необходимо:
- внимательно выполнить все инструкции, изложенные в разд.4.1
- перед тем, как открыть ёмкость системы смазки или при любом другом контакте со смазочной жидкостью,
ознакомиться с картой безопасности и соблюдать все, указанные в ней рекомендации; соблюдать СИЗ и
как минимум, использовать перчатки, не пропускающие масло, защитные очки (или маску) и
специальную защитную обувь.
4.7.1 ОПОРНЫЕ СТРУКТУРЫ ШКИВОВ И ШЕСТЕРЁН
Каждые 200 часов работы (приблизительно) с помощью доступного в продаже, инжектора (не прикладывая
чрезмерных усилий, которые могут спровоцировать повреждение частей) нанести масло APOLLO (KEM) или
же аналогичное на механизмы, изображённые на Рисунок 23.
Для получения доступа к смазывающим устройствам, демонтировать защитную крышку головки двигателя,
закреплённую 6 винтами; по окончанию операции установить крышку и заблокировать её 6 винтами.
Рисунок 23
- Крепления инжектора смазки
4.7.2 ЦЕПЬ ПЕРЕДАЧИ ДВИЖЕНИЯ (ТОЛЬКО ДЛЯ PL20)
Каждые 200 часов работы (приблизительно) наносить кисточкой тонкий слой смазки на цепь передачи,
описанной в разд.4.5. Использовать смазку ARIANNE (KEM) или аналогичную.
4
1
2
3
6
6
5
7 8
9
13
12
12
11
14
10
PL20B
–
PL20C
PL30
–
PL40
–
PL60
L
