5.2.6 ИНФОРМАЦИЯ ОБ УРОВНЕ ПРОИЗВОДИМОГО ШУМА ОБОРУДОВАНИЯ
На Рисунок 32 изображены показатели LAeq (уровень акустического давления и уровень шума A), касающиеся
планетарного миксера модели PL60NVF находящегося в определённых пунктах измерения; указанные показатели
LAeq, действительны для всех моделей планетарных миксеров, описанных в этом руководстве.
Измерения были осуществлены с помощью фонометра интегратора Класса 1 (согласно нормативам EN 454:2010,
Приложение С):.
Максимальная амплитуда ошибки оценена в порядке+2dB[A].
Условия измерения:
- оборудование работает вхолостую с насадкой на максимальной скорости (спираль)
- микрофон позиционирован на расстоянии 1.6 м от земли и в 1000 м от оборудования
- присутствие фонового шума соответствует LAeq= 32,3dB[A].
- длительность каждого измерения: > 30 секунд (около 60 секунд)

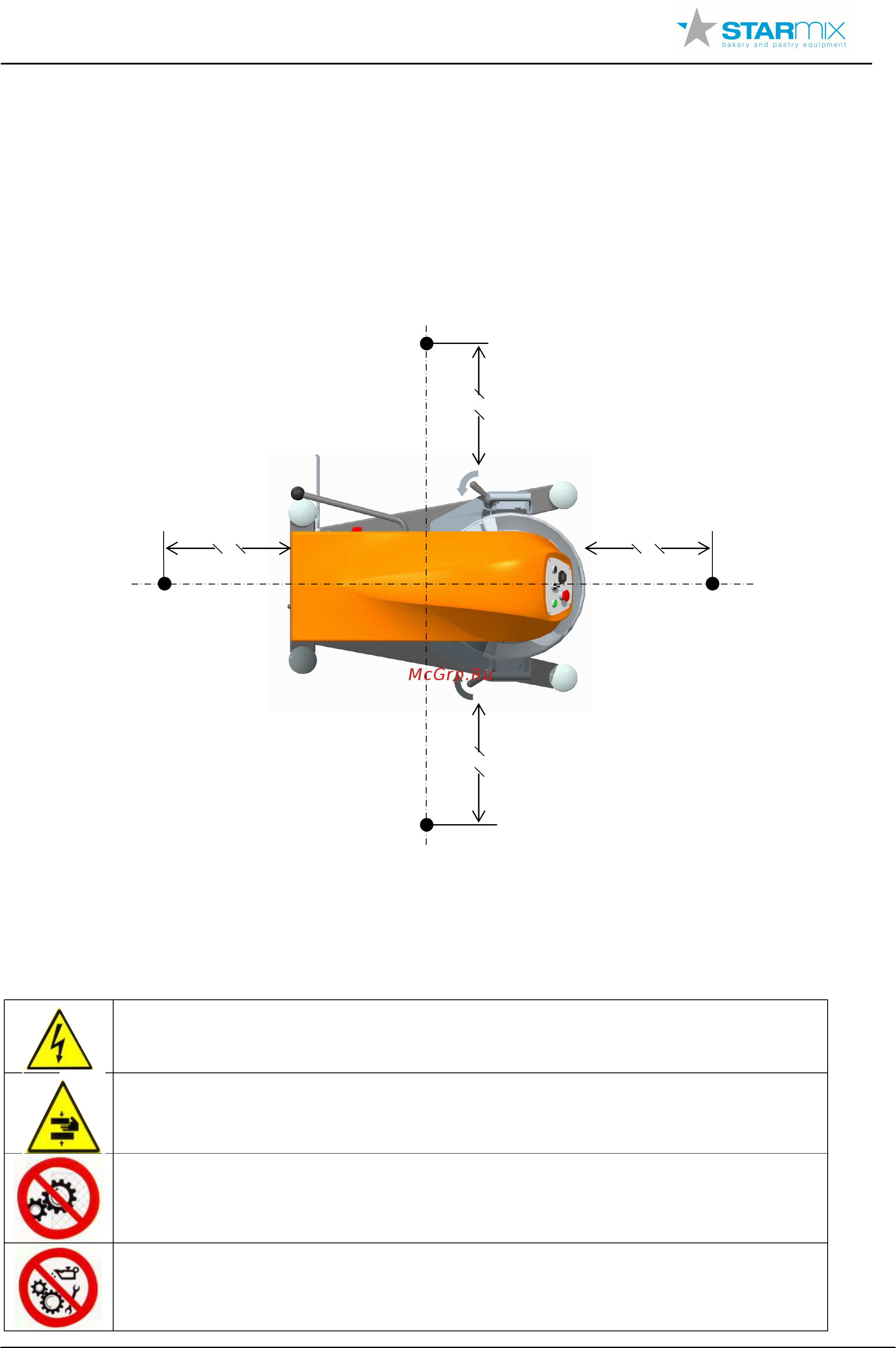

Рисунок 32- Пункты фонометрического исследования вокруг оборудования
5.3 ЗНАКИ БЕЗОПАСНОСТИ
На оборудовании присутствуют следующие знаки безопасности:
Контролировать состояние изображения знаков безопасности, их цвет; при минимальном
повреждении немедленно заменить.
Опасность поражения электрическим током (электротравма);
на внешней стороне упаковки частей, подверженным высокому напряжению ≥24V
ВНИМАНИЕ!
Опасность захвата, затягивания, сдавливания пальцев рук во внутренней части оборудования;
по обеим сторонам передней части структуры оборудования (головки)
Запрещено удалять защитные механизмы и/или отключать устройства безопасности
в верхней части недвижимой защиты тыльной стороны корпуса
Запрещено производить очистку, смазку и др. работающих частей оборудования;
в верхней части недвижимой защиты тыльной стороны корпуса
1000 мм 1000 мм
1000 мм
1000 мм
69,1 dB[A]
74,1 dB[A]
68,1 dB[A]
69,3 dB[A]
