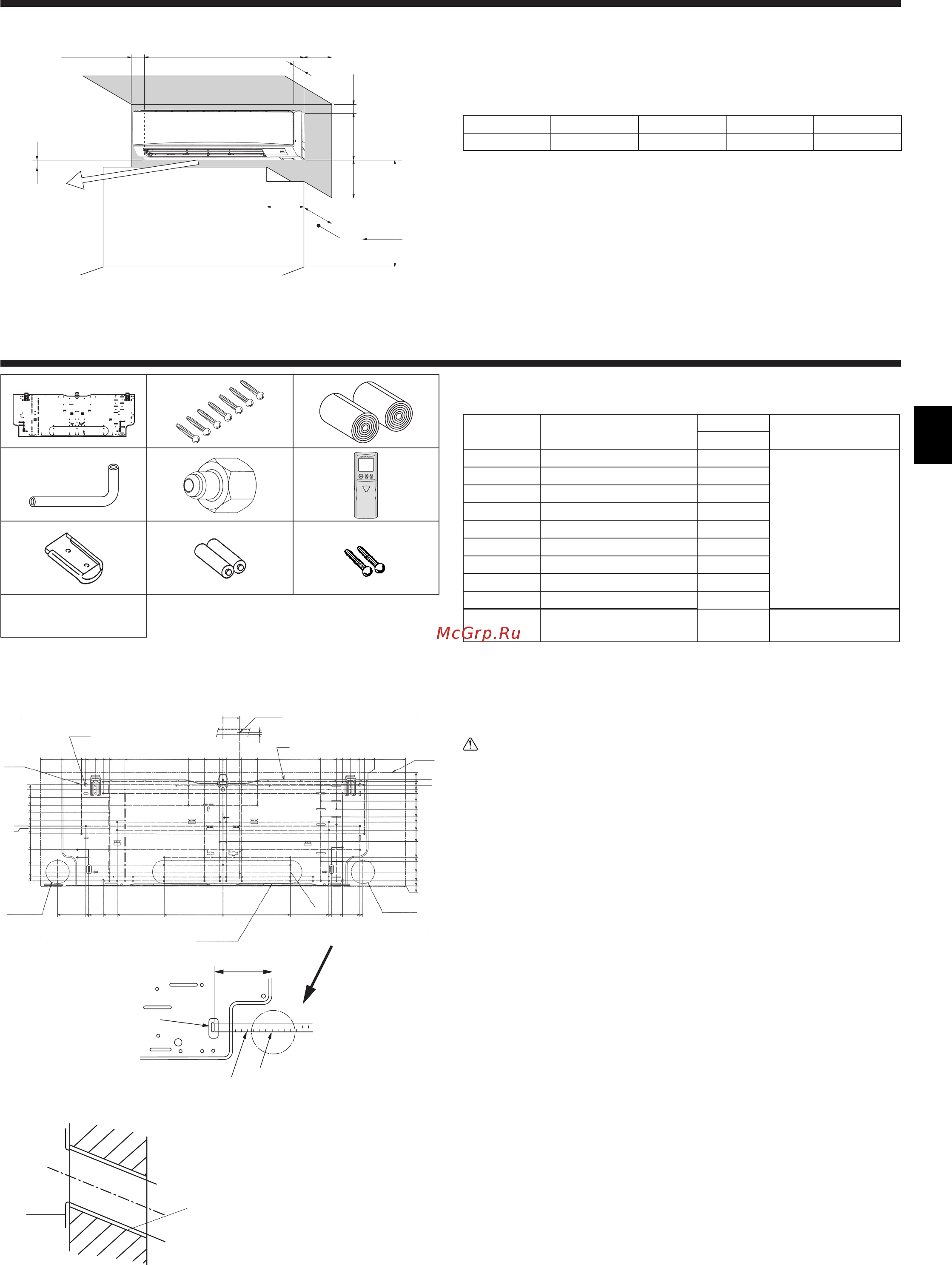

3
2. Installation location
3. Installing the indoor unit
3.1. Check the indoor unit accessories (Fig. 3-1)
The indoor unit should be supplied with the following accessories.
PART NUMBER
ACCESSORY
QUANTITY
LOCATION OF
SETTING
60, 71, 100
1
Mount board 1
Fix at the back of the
unit
2
Tapping screw 4 × 25
7
3
Felt tape 2
4
L-shaped connection pipe 1
5
Charge nut 1
6
Wireless remote controller 1
7
Remocon holder 1
8
Alkali batteries (size AAA) 2
9
Tapping screw 3.5 × 16
2
0
Spacer 1
Make use of
packaging material
3.2. Installing the wall mounting fixture (Fig. 3-2)
3.2.1. Setting the wall mounting fixture and piping positions
► Using the wall mounting fixture, determine the unit’s installation position
and the locations of the piping holes to be drilled.
Warning:
Before drilling a hole in the wall, you must consult the building contractor.
PKA-RP60, 71, 100KAL
AMount board 1
BIndoor unit
CBottom left rear pipe hole (ø75-ø80)
DBottom right rear pipe hole (ø75-ø80)
EKnockout hole for left rear hole (75 × 480)
FBolt hole (4-ø9 hole)
GCenter measurement hole (ø2.5 hole)
HTapping hole (75-ø5.1 hole)
IHole centre
JAlign the scale with the line.
KInsert scale.
3.2.2. Drilling the piping hole (Fig. 3-3)
► Use a core drill to make a hole of 75-80 mm diameter in the wall in the
piping direction, at the position shown in the diagram to the left.
► The hole should incline so that the outside opening is lower than the
inside opening.
► Insert a sleeve (with a 75 mm diameter and purchased locally) through the
hole.
Note:
The purpose of the hole’s inclination is to promote drain flow.
Fig. 2-1
2.1. Outline dimensions (Indoor unit) (Fig. 2-1)
Select a proper position allowing the following clearances for installation and
maintenance.
PKA-RP60, 71, 100KAL
(mm)
A B C D E
Min. 100.5 Min. 52.3 Min. 48 Min. 250 Min. 220
FAir outlet: Do not place an obstacle within 1500 mm of the air outlet.
GFloor surface
HFurnishing
IWhen the projection dimension of a curtain rail or the like from the wall exceeds 60 mm,
extra distance should be taken because the fan air current may create a short cycle.
J1800 mm or greater from the floor surface (for high location mounting)
K108 mm or greater with left or rear left piping and optional drain pump installation
L550 mm or greater with optional drain pump installation
MMinimum 7 mm: 265 mm or greater with optional drain pump installation
Fig. 3-1
PKA-RP60, 71, 100KAL
Fig. 3-2
A
K
J
I
100
m
25
0
12.5
37.5
62.5
87.5
104.5
129.5
167
217
229.5
264
292
308.5
311
54
585
465.5
454
439
408.5
384.5
364
314
110
54
0
3
60
10
0
10
60
110
314
364
384
408.5
439
454
517.4
585
530.5
439
430.5
384
339
189
0
216.5
339
R37.
5
349.2
384
439
449.2
15.5
0
25
50
75
100
117
125
142
192
242
279.5
292
A
B
C
H
F
G
D
E
(mm)
PKA-RP60, 71, 100KAL
Fig. 3-3
A
C
D
E
B
ASleeve
BHole
C(Indoors)
DWall
E(Outdoors)
G
F
A
B
L
1170
365
H
E
J
*
M
I
D
C
295
K
(mm)
1 2 3
4 5 6
7 8 9
0
–
