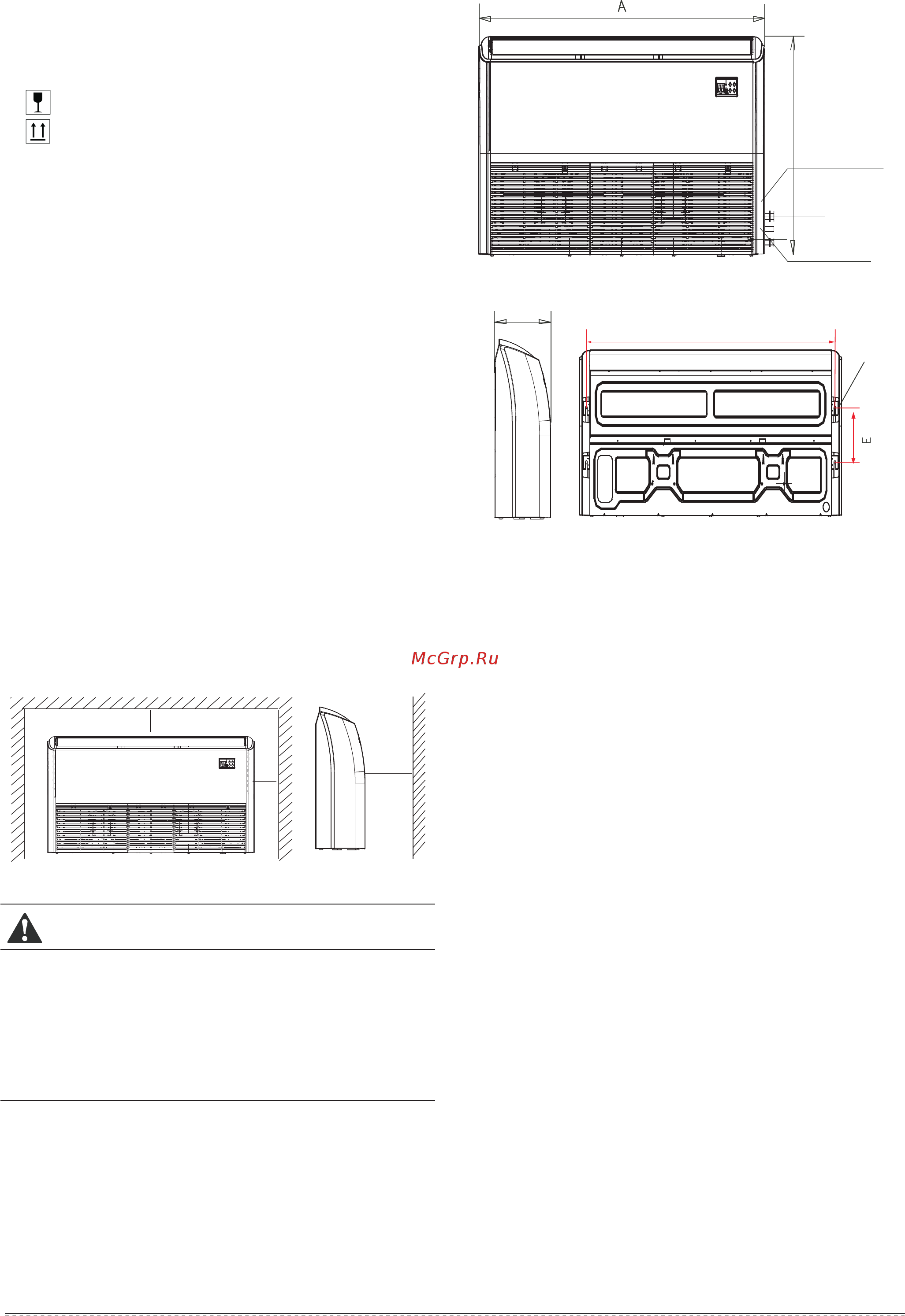

4 ОСМОТР И ТРАНСПОРТИРОВКА После поставки необходимо проверить содержимое упаковки и немедленно сообщить дилеру о любых повреждениях При перемещении устройства соблюдайте следующие инструк ции 1 Г Хрупкое изделие обращайтесь с осторожностью Храните оборудование в вертикальном положении во из бежание повреждения компрессора 2 Заранее выберите путь по которому будете переносить обо рудование 3 Перемещайте оборудование в оригинальной упаковке пока это возможно 4 При поднятии оборудование всегда используйте защитные приспособления для предотвращения повреждения ремнями и следите за положением центра тяжести устройства 5 МОНТАЖ ВНУТРЕННЕГО БЛОКА 5 1 Местодля установки Технические характеристики см рис 5 1 рис 5 2 рис 5 3 и табл 5 1 Место для установки внутреннего блока должно отвечать следующим требованиям Имеется достаточно пространства для проведения уста новки и технического обслуживания Потолок горизонтален а его структура способна выдер жать вес внутреннего блока Воздухозаборное и выпускное отверстия не заблокиро ваны а влияние наружного воздуха минимально Воздушный поток не имеет препятствий в помещении Соединительная и дренажная трубы могут быть легко демонтированы Отсутствует прямое излучение от источников тепла ПРЕДУПРЕЖДЕНИЕ Устанавливайте внутренний и наружный блоки силовую провод ку и соединительные провода кондиционера на расстоянии не менее 1 м от бытовых приборов таких как телевизор радиопри емник и т п Это необходимо для предупреждения помех и шумов от электроприборов Даже при соблюдении дистанции 1 м шумы могут быть заметными в зависимости от условий при которых генерируется электрический сигнал Руководство по установке 4
