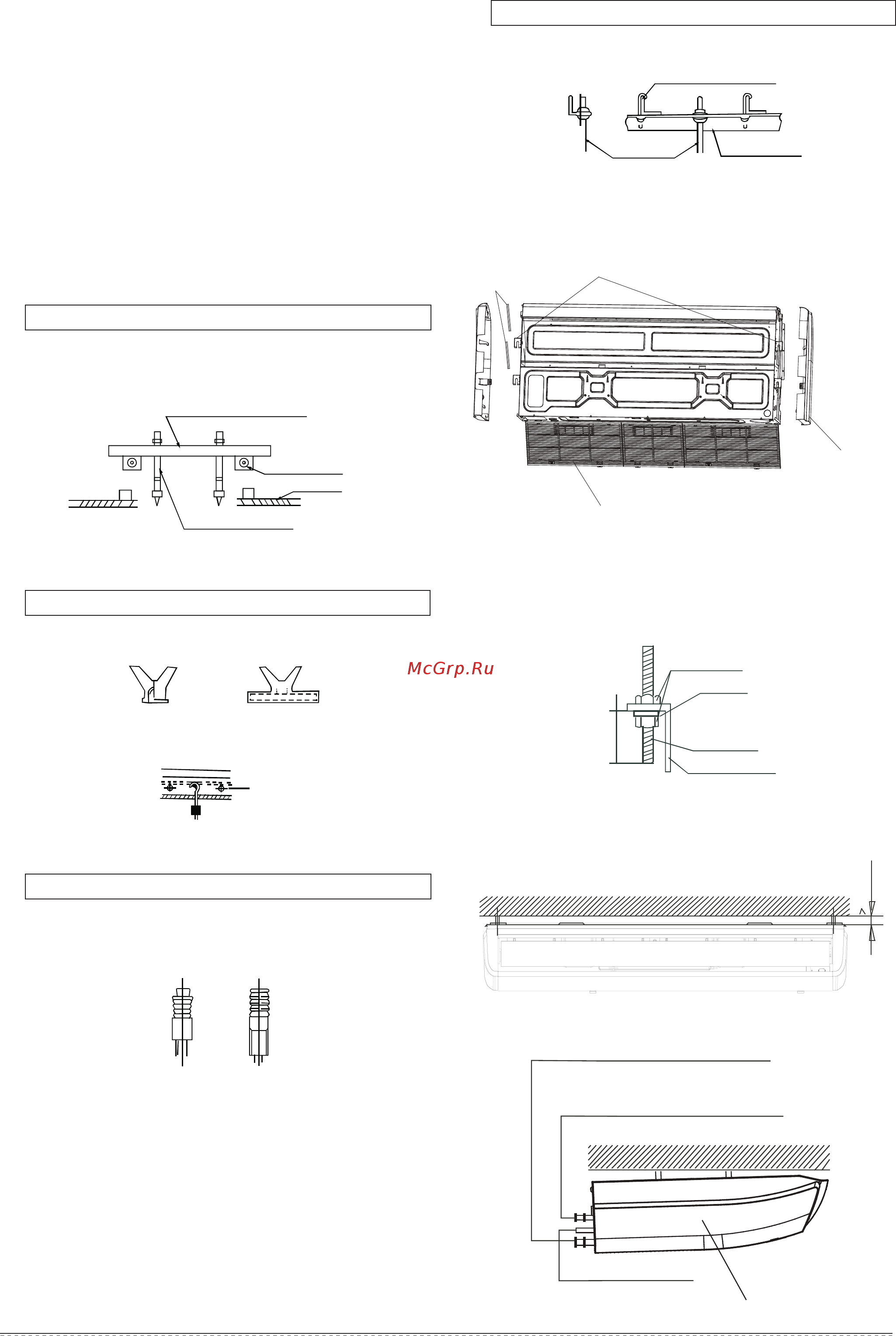

5 2 1 Установка под потолком 1 Установка монтажных болтов 010 4 болта Расстояния при монтаже болтов указаны на рис 5 3 и 5 4 Установите монтажные болты 010 Подвешивание к потолку зависит от конструкции поэтому проконсультируйтесь у специалиста насчет определенных условий Размер потолка на который устанавливается кондицио нер Потолок должен быть ровным Укрепите стропиль ные балки для предотвращения возможной вибрации Отрежьте стропильную балку Укрепите отрезанный участок и стропильную балку После выбора места установки подведите трубопровод хла дагента дренажные трубки электропроводку внутреннего и наружного блоков к местам соединения до подвески устрой ства Установка монтажных болтов Конструкция крыши со стальными стропилами Установите и используйте стальной уголок Монтажный болт с крючком 2 Установите внутренний блок Деревянные конструкции Установите квадратный брус поперек балки затем закрепите монтажные болты Рис 5 5 Установите кронштейн для навешивания на болт для п ски см рис 5 12 Подготовьте монтажные болты для устройства см Новые бетонные конструкции Вставка болтов для подвески Вставка в форме на правляющей Рис 5 6 л рокат Встроенный болт Подвешивание трубы и вставка болта Рис 5 7 3 Подпотолочная установка Бетонная конструкция бывшая в эксплуатации Для предотвращения ослабления установите крюк для под вески с анкером в бетон на глубину 45 50 мм О трубопровод хладагента О газ Рис 5 8 Е трубопровод хладагента Е жидкость Уклон вниз 1 2 100 Руководст
