EQTA BC10P [5/33] Описание шкафа шоковой заморозки

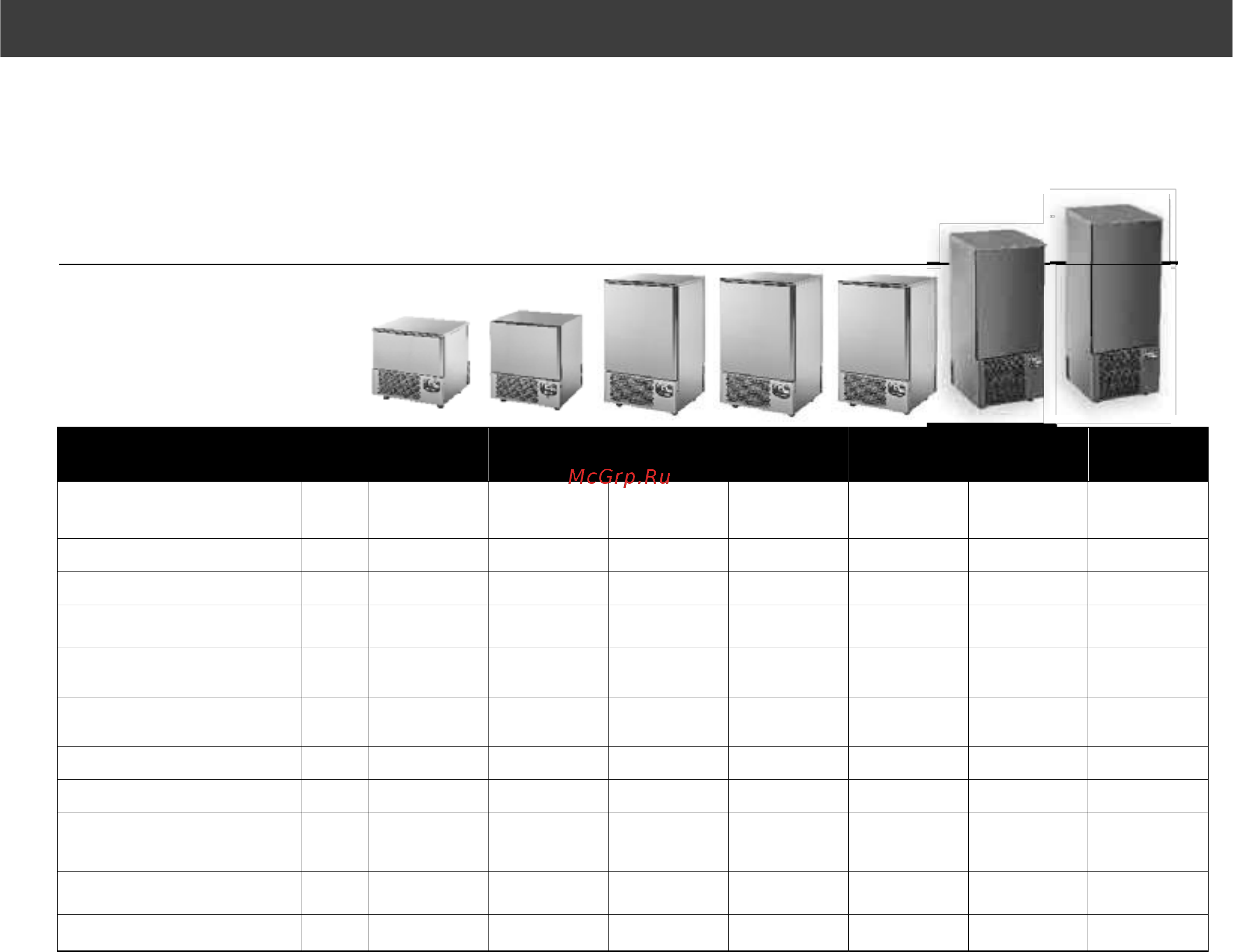

![EQTA BC05 [5/33] Описание шкафа шоковой заморозки](/views2/1331346/page5/bg5.png)
Шкафы шоковой заморозки | Руководство по эксплуатации и обслуживанию
5
ОПИСАНИЕ ШКАФА ШОКОВОЙ ЗАМОРОЗКИ
Настоящее руководство описывает шкаф шоковой заморозки, предназначенный для быстрого охлаждения до
температуры +3
о
С (охлаждение) или до -18
о
С (заморозка).
ВСТРОЕННЫЙ
АГРЕГАТ
BC03
BC05
BC07
BC10
BC10P
BC15
BC20
ГАБАРИТЫ
ШхДхВ мм
750x740x750/780
750x740x870/900
750x740x1300/1320
750x740x1300/1320
750x740x1300/1320
750x740x1860/
1890
750x740x2090/
2120
МАССА НЕТТО
кг
82.
92.
111
.
112
.
117.
166.
184.
ГАБАРИТЫ КАМЕРЫ
ШхДхВ мм
610x410x280
610x410x410
610x410x760
610x410x760
610x410x760
610x410x1120
610x410x1360
ВМЕСТИМОСТЬ
TG
3 GN1/1 - 3
600x400
5 GN1/1 - 5
600x400
7 GN1/1 - 7 600x400
10 GN1/1 - 10
600x400
10 GN1/1 - 10
600x400
15 GN1/1 - 15
600x400
20 GN1/1 - 20
600x400
РАССТОЯНИЕ МЕЖДУ
ПРОТИВНЯМИ
см
7.
7.
10,5.
7.
7.
7.
7.
ПРОИЗВОДИТЕЛЬНОСТЬ
(ОХЛАЖДЕНИЕ)
+3°C
15 кг
23 кг
25 кг
25 кг
35 кг
45 кг
60 кг
ПРОИЗВОДИТЕЛЬНОСТЬ (ЗАМОРОЗКА)
-18°C
9кг
12 кг
15 кг
15 кг
20 кг
25 кг
35 кг
ГАЗ
ГАЗ
R404A/R507
R404A/R507
R404A/R507
R404A/R507
R404A/R507
R507
R507
ДАННЫЕ ПРОВЕРКИ
°C
/ОТН.
ВЛАЖН
ОСТЬ
+43 / 65%
+43 / 65%
+43 / 65%
+43 / 65%
+43 / 65%
+43 / 65%
+43 / 65%
ПОГЛОЩЕННАЯ МОЩНОСТЬ
Вт
1150.
1424.
1490.
1490.
1600.
1820.
2040.
ПОДАЧА ПИТАНИЯ
В-Ф-Гц
220-1-50
220-1-50
220-1-50
220-1-50
220-1-50
380В-3Ф+Н-50Гц
380В-3Ф+Н-50Гц
В наличии комплект держателей и направляющих для противней 600х400 или GN 1/1.
Внутренняя и внешняя поверхности изготовлены из нержавеющей стали. Отсек двигателя изготовлен
из оцинкованного металла. Поддон изолирован полиуретановой смолой плотностью 40кг/м
3
.
Подключение к сети выполняется с помощью электрокабеля со штепселем, поставленных производителем.
Изоляция поддона не содержит ХФУ, что минимизирует воздействие на окружающую среду.
