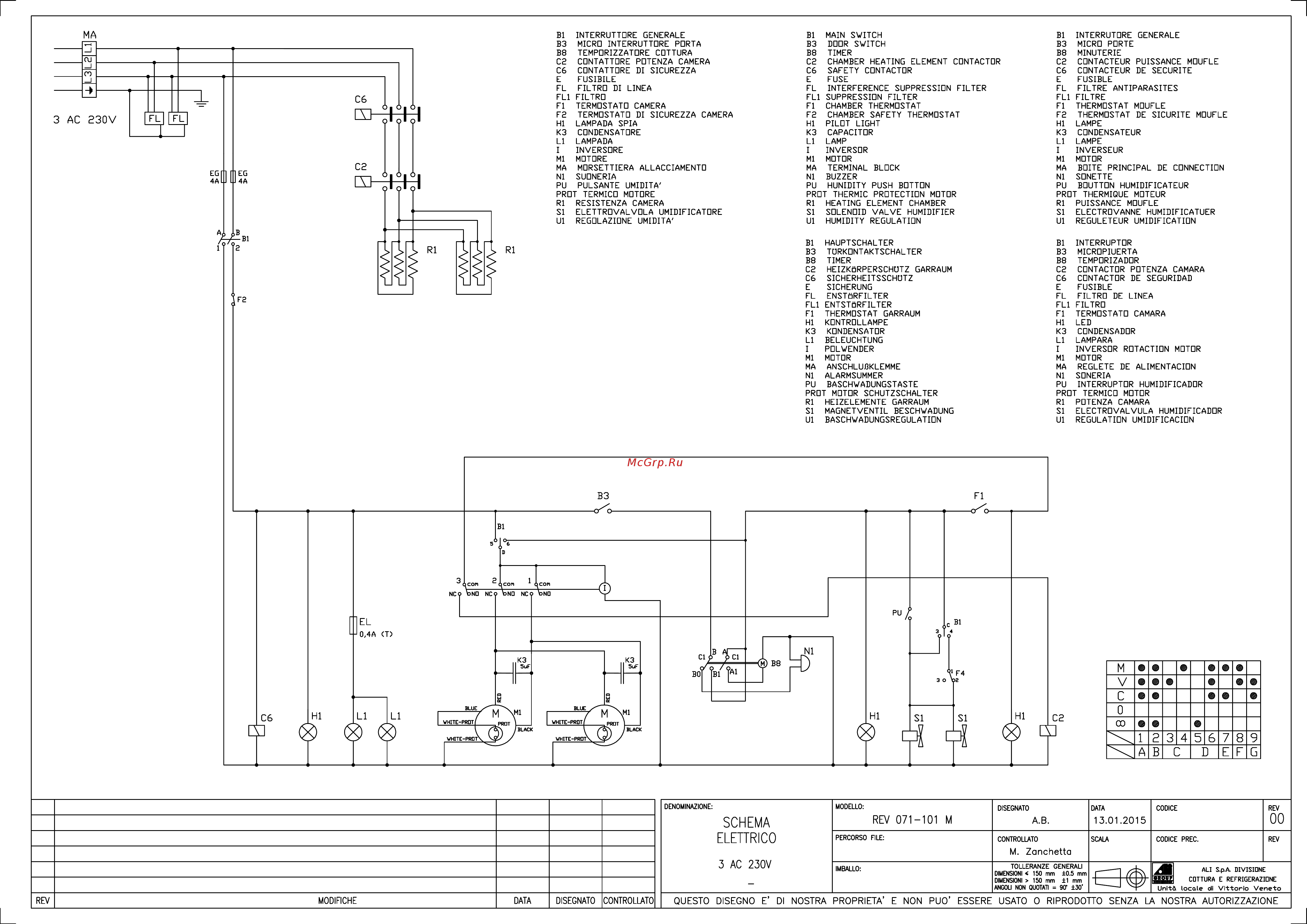

MA Bl INTERRUTTORE GENERALE B3 MICRO INTERRUTTORE PORTA B8 TEMPORIZZATDRE CDTTURA C2 CONTATTDRE POTENZA CAMERA C6 CONTATTDRE DI SICUREZZA E FUSIBILE FL FILTRO DI LINEA FL1 FILTRO Fl TERMOSTATO CAMERA F2 TERMOSTATO DI SICUREZZA CAMERA Hl LAMPADA SPIA КЗ CDNDENSATDRE LI LAMPADA I INVERSORE Ml MOTORE MA MORSETTIERA ALLACCIAMENTO N1 SUONERIA PU PULSANTE UMIDITA PROT TERMICO MOTORE RI RESISTENZA CAMERA SI ELETTRDVALVDLA UMIDIFICATDRE UI REGOLAZIONE UMIDITA cu C6 3 AC 230V C2 EG 4A A EG 4A B Bl г RI F2 Bl MAIN SWITCH B3 DOOR SWITCH B8 TIMER C2 CHAMBER HEATING ELEMENT CONTACTOR C6 SAFETY CONTACTOR E FUSE FL INTERFERENCE SUPPRESSION FILTER ELI SUPPRESSION FILTER Fl CHAMBER THERMOSTAT F2 CHAMBER SAFETY THERMOSTAT Hl PILOT LIGHT КЗ CAPACITOR LI LAMP I INVERSOR Ml MOTOR MA TERMINAL BLOCK N1 BUZZER PU HUNIDITY PUSH BOTTON PRDT THERMIC PROTECTION MOTOR RI HEATING ELEMENT CHAMBER SI SOLENOID VALVE HUMIDIFIER UI HUMIDITY REGULATION Bl INTERRUTORE GENERALE B3 MICRO PORTE B8 MINUTERIE C2 CONTACTEUR PUISSANCE MOUFLE C6 CONTACTEUR DE SECURITE E FUSIBLE FL FILTRE ANTIPARASITES ELI FILTRE Fl THERMOSTAT MOUFLE F2 THERMOSTAT DE SICURITE MOUFLE Hl LAMPE КЗ CONDENSATEUR LI LAMPE I INVERSEUR Ml MOTOR MA BOITE PRINCIPAL DE CONNECTION N1 SONETTE PU BOUTTON HUMIDIFICATEUR PROT THERMIQUE MOTEUR RI PUISSANCE MOUFLE SI ELECTRDVANNE HUMIDIFICATUER UI REGULETEUR UMIDIFICATION Bl HAUPTSCHALTER B3 TURKONTAKTSCHALTER B8 TIMER C2 HEIZKÖRPERSCHUTZ GARRAUM C6 SICHERHEITSSCHUTZ E SICHERUNG FL ENSTÜRFILTER ELI ENTSTäRFILTER Fl THERMOSTAT GARRAUM Hl KONTROLLAMPE КЗ KONDENSATOR LI BELEUCHTUNG I POLWENDER Ml MOTOR MA ANSCHLUßKLEMME N1 ALARMSUMMER PU BASCHWADUNGSTASTE PRDT MOTOR SCHUTZSCHALTER RI HEIZELEMENTE GARRAUM SI MAGNETVENTIL BESCHWADUNG UI BASCHWADUNGSREGULATION Bl INTERRUPTOR B3 MICROPIUERTA B8 TEMPORIZADOR C2 CONTACTOR POTENZA CAMARA C6 CONTACTOR DE SEGURIDAD E FUSIBLE FL FILTRO DE LINEA ELI FILTRO Fl TERMOSTATO CAMARA Hl LED КЗ CONDENSADOR LI LAMPARA I INVERSOR ROTACTION MOTOR Ml MOTOR MA REGLETE DE ALIMENTACION N1 SONERIA PU INTERRUPTOR HUMIDIFICADOR PRDT TERMICO MOTOR RI POTENZA CAMARA ELECTROVALVULA HUMIDIFICADOR SI UI REGULATION UMIDIFICACION B3 3 Fl con ND NCQ ONO NCO NC 0 4A T КЗ SuF BLUE Ml УНПЕ PROT КЗ 5uF BLUE M V c 0 CO Ml VHtTE PROT BLACK BLACK УИТЕ PRDT VHITE PROT DENOMINAZIONE MODELED SCHEMA ELETTRICO DATA DISEGNATO REV 071 101 M PERCORSO FILE A B CONTROLLATO e ee ee e e 1 2 3 4 5 6 7 8 9 3 E F G A В c REV CODICE 13 01 2015 SCALA 00 CODICE PREC REV M Zanchetto 3 AC 230V REV MODIFICHE DATA DISEGNATO CONTROLLATO IMBALLO TOLLERANZE GENERAU DIMENSION 150 mm 0 5 mm DIMENSION 150 mm 1 mm ANGOU NON QUOTATI W 30 ALI S p A DIVISIONE COTTURA E REFRIGERAZIDNE unita QUESTO DISEGNO E DI NOSTRA PROPRIETA E NON PUO ESSERE USATO O RIPRODOTTO SENZA LA NOSTRA AUTORIZZAZIONE locale dl Vittorio Veneto
