RU
RU-39
KD79S703H01

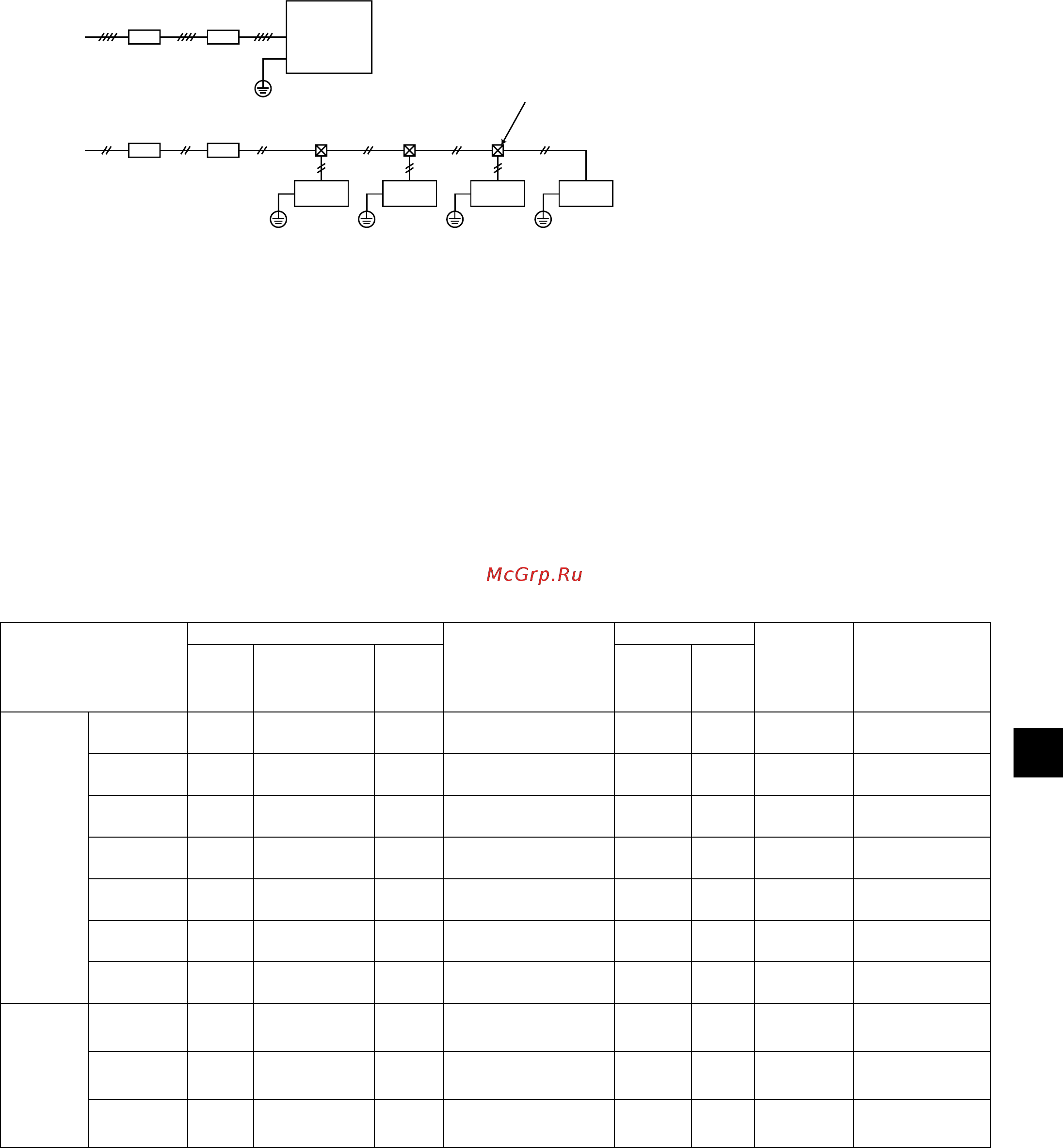

・Пример
ⒷⒶ
Ⓒ
ⒷⒶ
ⒺⒺ
Ⓓ
ⒺⒺ
Ⓕ
Ⓕ Ⓕ Ⓕ Ⓕ
Ⓐ Прерыватель замыкания на землю
Ⓑ Вводной выключатель (максимальный
прерыватель и прерыватель замыкания
на землю)
Ⓒ Наружный блок
Ⓓ Распаячная коробка
Ⓔ Внутренний блок
Ⓕ Заземление
・Используйте надлежащий тип максимального прерывателя. Помните, что при перегрузке по току может
присутствовать и постоянный ток.
・Выберите тип прерывателя для цепи инвертера, такого как прерыватель замыкания на землю. (Mitsubishi
Electric серии NV-S или аналогичный)
・Прерыватель замыкания на землю должен использоваться совместно с вводным выключателем.
・Устанавливайте вводной выключатель с минимальным расстоянием между контактами 3 мм (1/8 д.) на
каждом полюсе.
・Не подключайте силовые кабели L1, L2 и L3 к N. Проверьте правильность подключения фаз.
・Если провод питания поврежден, производитель, обслуживающий персонал производителя или
квалифицированный персонал должен его заменить, чтобы исключить опасность для пользователей.
・Используйте раздельные кабели питания для наружного и внутреннего блоков. Убедитесь в том, что OC и
OS снабжены раздельной проводкой.
・Размер кабеля питания, характеристики устройства и сопротивление системы (если требованиями местных
законодательств не определены иные характеристики минимального размера кабеля или характеристик
устройства, соблюдайте значения, представленные в таблице ниже).
Минимальный размер [мм
2
(СРЕДН.)]
Прерыватель
замыкания на землю
Вводной выключатель (A)
Максимальный
прерыватель
(NFB) (A)
Максимально
допустимое
сопротивление
системы
Силовой
кабель
Силовой кабель
после точки
разветвления
Провод
заземле-
ния
Мощность
Плавкий
предохра-
нитель
Наружный
блок
P200 4,0 (12) – 4,0 (12)
30 A, 100 мА, 0,1 сек.
или меньше
25 25 30 (IEC 61000-3-3)
P250 4,0 (12) – 4,0 (12)
30 A, 100 мА, 0,1 сек.
или меньше
32 32 30 (IEC 61000-3-3)
P300 4,0 (12) – 4,0 (12)
30 A, 100 мА, 0,1 сек.
или меньше
32 32 30 (IEC 61000-3-3)
P350 6,0 (10) – 6,0 (10)
40 A, 100 мА, 0,1 сек.
или меньше
40 40 40 0,25 Ом
P400 10,0 (8) – 10,0 (8)
60 A, 100 мА, 0,1 сек.
или меньше
63 63 60 0,22 Ом
P450 10,0 (8) – 10,0 (8)
60 A, 100 мА, 0,1 сек.
или меньше
63 63 60 0,19 Ом
P500 10,0 (8) – 10,0 (8)
60 A, 100 мА, 0,1 сек.
или меньше
63 63 60 0,16 Ом
Общий
рабочий
ток
внутренних
блоков
F0 ≤ 16 A *
1
1,5 (16) 1,5 (16) 1,5 (16)
Чувствительность по
току 20 A *
2
16 16 20 (IEC 61000-3-3)
F0 ≤ 25 A *
1
2,5 (14) 2,5 (14) 2,5 (14)
Чувствительность по
току 30 A *
2
25 25 30 (IEC 61000-3-3)
F0 ≤ 32 A *
1
4,0 (12) 4,0 (12) 4,0 (12)
Чувствительность по
току 40 A *
2
32 32 40 (IEC 61000-3-3)
*1 : В качестве значения F0 используйте большее из значений F1 и F2.
F1 = Общий максимальный ток каждого внутреннего блока × 1,2
F2 = {V1 × (количество типа 1)/C} + {V1 × (количество типа 2)/C} + {V1 × (количество типа 3)/C} + {V1 × (количество типа 4)/C}
*2 : Чувствительность по току вычисляется по следующей формуле.
G1 = (V2 × количество типа 1) + (V2 × количество типа 2) + (V2 × количество типа 3) + (V2 × количество типа 4) + (V3 × длина
силового кабеля (км))
3 фазы~380–415 В
L1, L2, L3, N
~220–240 В
L, N
