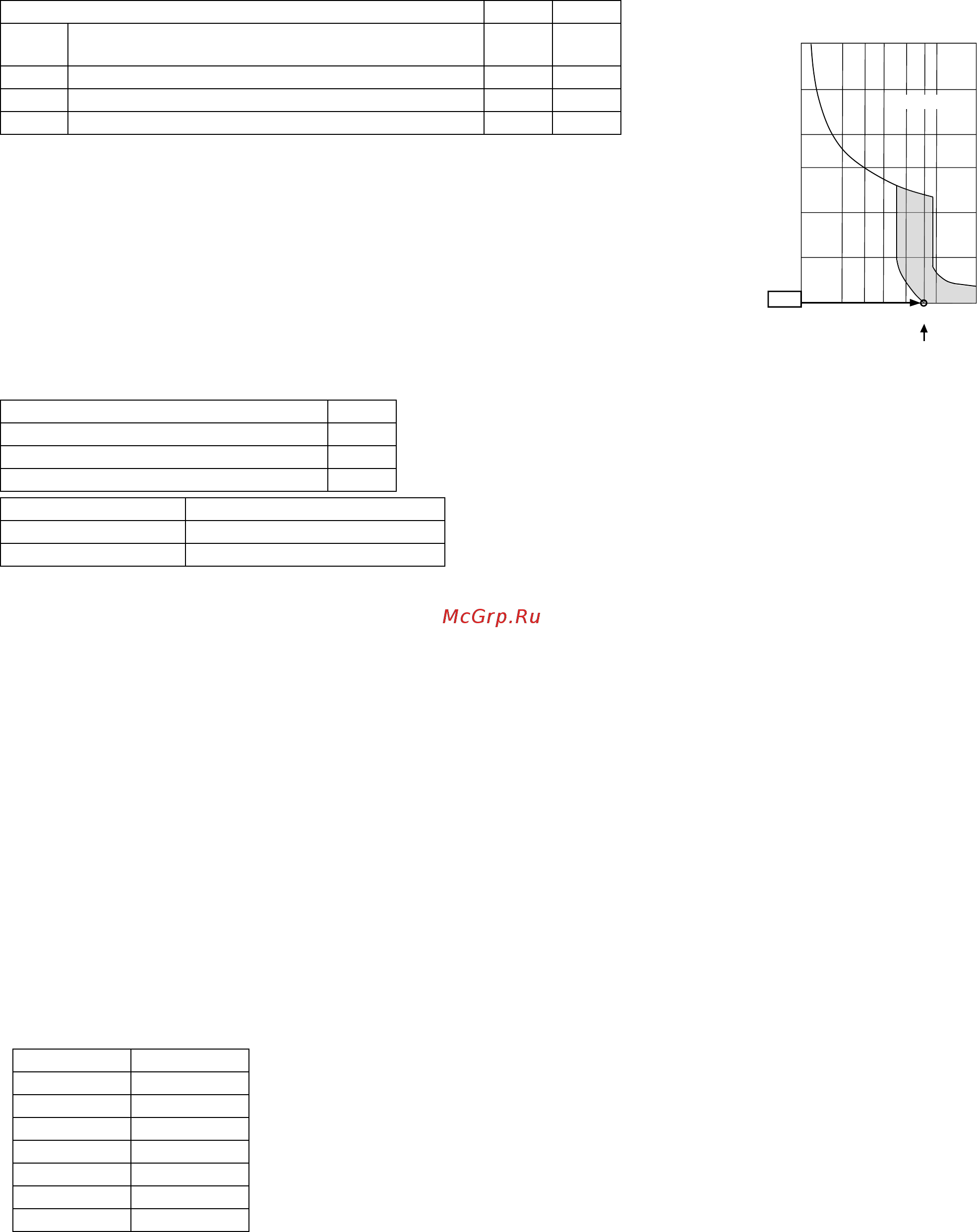

RU-40
KD79S703H01
Внутренний блок V1 V2
20
C
1086432
1
0,01
0,1
1
10
60
600
6000
Тип 1
PLFY-VBM, PMFY-VBM, PEFY-VMS, PCFY-VKM,
PKFY-VHM, PKFY-VKM, PFFY-VKM, PFFY-VLRMM
18,6 2,4
Тип 2 PEFY-VMA 38 1,6
Тип 3 PEFY-VMHS 13,8 4,8
Тип 4
Внутренний блок, не соответствующий указанному выше
00
«C» является кратным значением тока отключения при 0,01 с. Рассчитайте значение «C» исходя
из характеристик отключения выключателя, использующегося на месте установки.
<Пример расчета «F2»>
Условия: PEFY-VMS × 4 блока, PEFY-VMA × 1 блок, «C» = 8 (см. диаграмму примеров.)
F2 = 18,6 × 4/8 + 38 × 1/8
= 14,05
→ Используйте выключатель с номиналом 16 A. (Ток отключения = 8 × 16 A при 0,01 с)
Размер силового кабеля [мм
2
(СРЕДН.)] V3
1,5 (16) 48
2,5 (14) 56
4,0 (12) 66
G1 Чувствительность по току
30 мА или меньше 30 мА, 0,1 сек. или меньше
100 мА или менее 100 мА, 0,1 сек. или меньше
・Приведенное сечение провода соответствует минимальному значению для проводки в металлическом
трубопроводе. В случае падения напряжения следует использовать провод следующего большего
сечения. Убедитесь, что падение напряжения не превышает 10%. Убедитесь, что асимметрия
напряжений фаз составляет 2% или менее.
・Для питания устройств, предназначенных для использования вне помещений, следует применять кабели
с характеристиками не ниже гибкого кабеля с полихлоропреновой изоляцией (тип 60245 IEC57).
Например, используйте провод YZW.
・Данный блок предназначено для подключения к электросети с максимально разрешенным
сопротивлением системы в точке подключения (блок энергоснабжения) источника питания пользователя,
не превышающим значения, указанного в приведенной выше таблице.
・Пользователь обязан проследить за выполнением данного условия. При необходимости пользователь
обязан запросить
данные по сопротивлению у компании-поставщика электроэнергии.
・Данный блок соответствует стандарту IEC 61000-3-12 при условии, что мощность при коротком
замыкании Ssc выше или равна Ssc (*
1
) на стыковочном устройстве между источником пользователя и
электросетью. Ответственность по обеспечению соответствия электропитания данным требованиям
(мощность короткого замыкания Ssc выше или равна Ssc (*
1
)) лежит на пользователе или установщике
оборудования (при необходимости пользователь или установщик обязан проконсультироваться со
специалистами компании-поставщика электроэнергии).
*1 Ssc
Модель Ssc (МВА)
P200 1,39
P250 1,54
P300 1,91
P350 2,43
P400 2,82
P450 3,26
P500 3,83
Диаграмма примеров
Кратные значения номинального
тока отключения
ПРИМЕР
Время отключения [с]
