177
RU
RU
°F°C
°F°C
ERROR CODE
AFTER
TIMER
TIME SUN MON TUE WED THU FRI SAT
ON
OFF
Hr
AFTER
FILTER
FUNCTION
ONLY1Hr.
WEEKLY
SIMPLE
AUTO OFF
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
для проводные пульты дистанционного управления
Вниз
Вверх
Назад
Вперед
Кнопка жалюзи
(кнопка “Operation” (Операция)
)
Переход к операции №.
Примечание:
Сообщение “PLEASE WAIT” (ПОЖАЛУЙСТА, ПОДОЖДИТЕ)
Это сообщение отображается в течение примерно 3 минут при подаче электропитания к внутреннему прибору или когда прибор восстанавливается после сбоя электропитания.
Мигание дисплея при работе
Если к одному наружному устройству подключено несколько внутренних, то при выборе для внутреннего устройства режима работы, отличного от текущего режима
другого внутреннего устройства, дисплей режима работы начнет мигать. Выберите одинаковый режим работы с другим внутренним устройством.
Сообщение “NOT AVAILABLE” (НЕДОСТУПНО)
Это сообщение отображается при нажатии кнопки для вызова функции, которая отсутствует во внутреннем приборе.
Если один пульт дистанционного управления используется для нескольких внутренних устройств, это сообщение появляется в том
случае, если основное внутреннее устройство не имеет выбранной функции.
Дисплей комнатной температуры
Для измерения температуры в помещении можно использовать датчики температуры внутреннего устройства или пульта дистанционного управления. Датчики
температуры внутреннего устройства – это значение по умолчанию. Если для измерения температуры в помещении выбраны датчики внутреннего устройства, то
на пульте ДУ, управляющего несколькими устройствами, будет отображаться значение температуры, измеренное основным внутренним устройством.

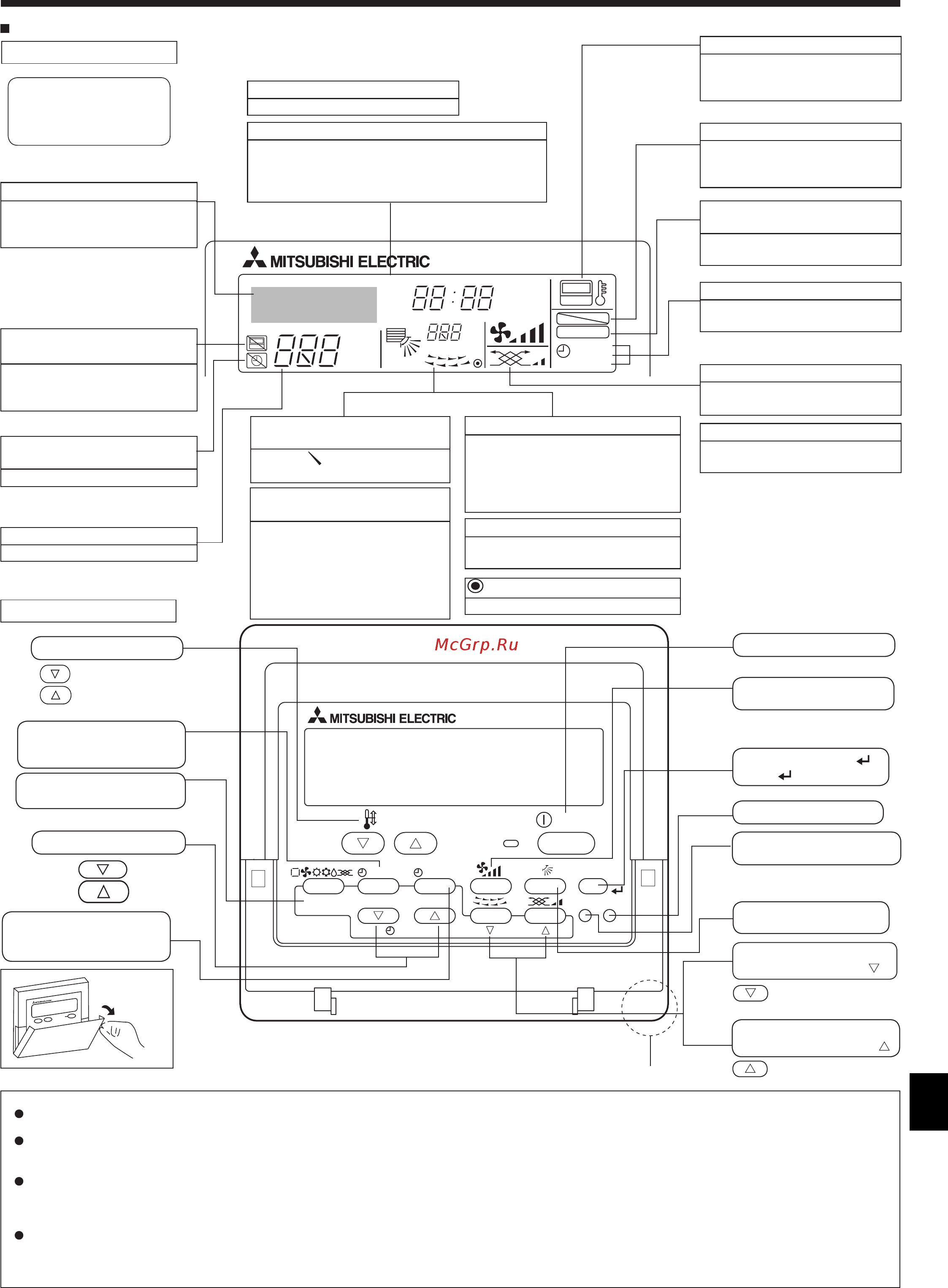

2. Наименование деталей
Дисплей
Управление
Идентификация текущего
действия
Показывает режим работы и т.д.
* Поддержка отображения на других
языках
Индикатор центрального
управления (Centrally Controlled)
Показывает, что функции пульта
дистанционного управления отключены
на главном пульте управления.
Индикатор выключения таймера
(Timer Is Off)
Показывает, что таймер отключен.
Индикатор “One Hour Only”
(Только один час)
Отображается в случае настройки понижения
мощности исходящего воздушного потока и
направления его книзу в режиме охлаждения
(COOL) или сушки (DRY). (Работа в этом режиме
зависит от модели устройства).
Индикатор отключается через час работы во время
изменения направления воздушного потока.
Настройка температуры
Показывает целевую температуру.
Индикатор направления воздуха
(вверх/вниз)
Индикатор показывает направление
исходящего воздушного потока.
Индикатор окружающей температуры
Показывает температуру окружающего
воздуха. Диапазон дисплея температуры
в помещении составляет 8 - 39°C.
Дисплей мигает при температуре менее
8 °C или 39 °C или больше.
Индикатор жалюзи
Показывает работу жалюзи. Не отображается в
случае, если жалюзи неподвижны.
(Индикатор включения питания)
Показывает, что питание включено.
Индикатор скорости вентилятора
Показывает установленную скорость
вентилятора.
Индикатор вентиляции
Отображается в случае работы
устройства в режиме вентиляции.
Индикатор датчика
Отображается в случае использования
датчика пульта дистанционного
управления.
Индикатор блокировки (Locked)
Показывает, что кнопки пульта
дистанционного управления были
блокированы.
Индикатор очистки воздушного
фильтра (Clean The Filter)
Загорается, когда необходимо
очистить фильтр.
Индикаторы таймера
Отображаются после установки
соответствующих таймеров.
Открытие
дверцы.
Встроенный датчик температуры
Переход к следующему
номеру операции.
Кнопки установки температуры
Кнопка таймера “Menu”
(Меню) (Кнопка “Monitor/Set”
(Контроль/Установка))
Кнопка режима
(кнопка возврата Back)
Кнопки установки времени
Кнопка включения/
выключения таймера “On/Off”
(Кнопка установки дня“Day”)
Кнопка “ON/OFF” (ВКЛ./ ВЫКЛ.)
Кнопка контроля скорости
вентилятора
Кнопка тестирования “Test”
Кнопка “Filter” (Фильтр)
(кнопка )
Кнопка проверки
(кнопка “Clear” (Очистка))
Кнопка направления
воздушного потока (вверх/вниз)
Кнопка вентиляции
(кнопка “Operation” (Операция)
)
В целях пояснения на рисунке
показаны все элементы
дисплея. При эксплуатации
отображаются только
соответствующие элементы.
День недели
Показывает текущий день недели.
Индикатор времени/таймера (Time/Timer)
Показывает текущее время, пока не будет установлен
обычный таймер и таймер отключения.
Если выполнены установки обычного таймера или
таймера отключения, отображается оставшееся время.
