Indoor Unit
PKFY-P·VBM-E PKFY-P·VHM-E PCFY-P·VKM-E PMFY-P·VBM-E PFFY-P·VKM-E(2)
Fan speed 4 speed 3 speed+ Auto* 4 speed+ Auto* 4 speed 4 speed
Vane
Steps 4 steps 5 steps 5 steps 4 steps 4 steps
Auto swing
Louver Manual Manual Manual Manual Manual
Filter Normal Normal Long-life Normal Normal
Filter cleaning indication
100 hr 100 hr 2,500 hr 100 hr 100 hr

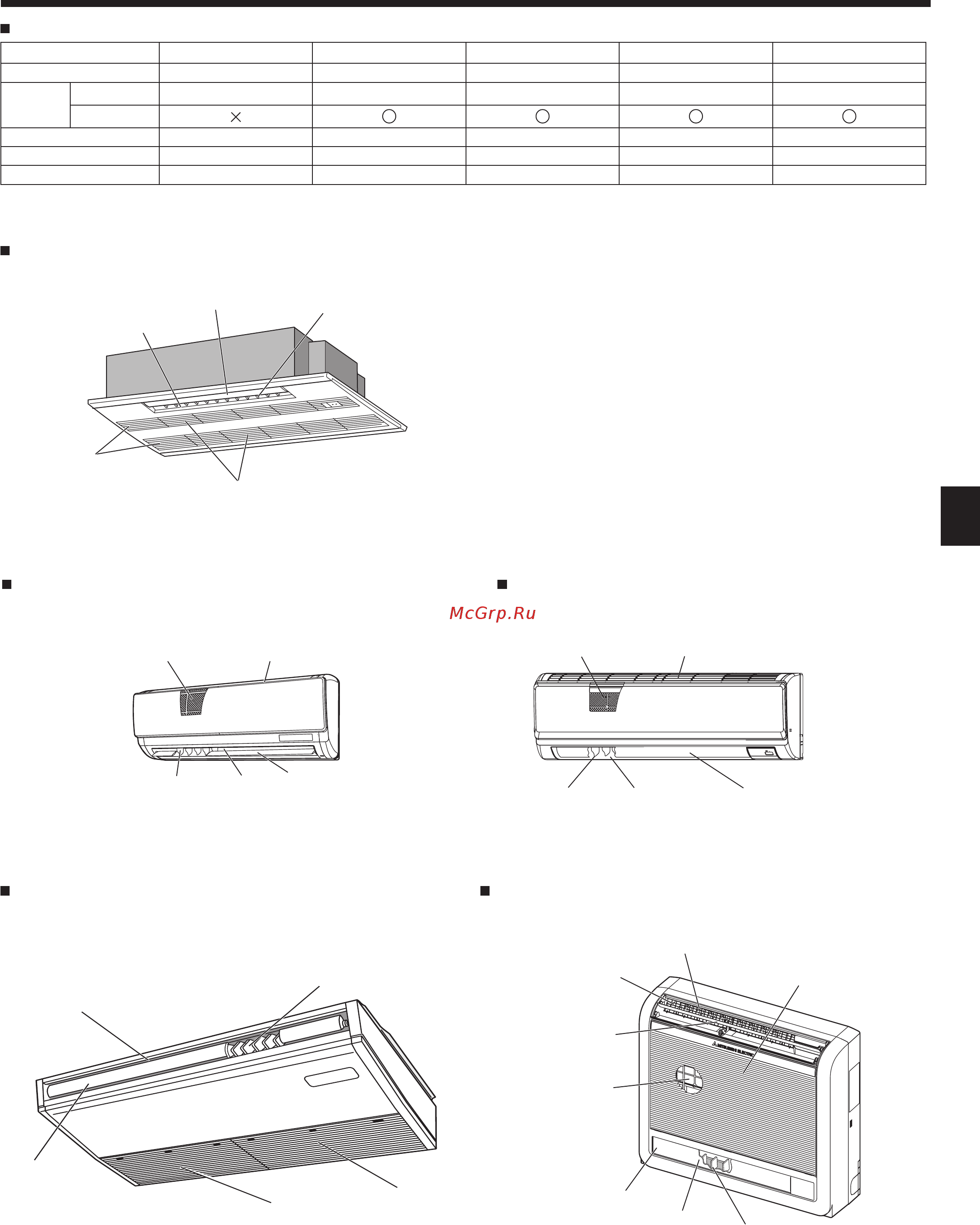

2. Parts Names
PCFY-P·VKM-E
Ceiling Suspended
PKFY-P·VBM-E
Wall Mounted
PMFY-P·VBM-E
1-way Ceiling Cassette
Filter
Air intake
Louver
Air outlet
Vane
Filter
Air inlet
Louver
Air outlet
Vane
Louver
Louver
Air outlet
Damper
Filter
Vane
Air outlet Air inlet
Filter Air intake
Louver
Air outlet
Vane
PFFY-P·VKM-E(2)
Floor Standing
PKFY-P·VHM-E
Wall Mounted
* This operation is available only using the remote controller
that is able to set its Fan speed setting "Auto".
Air outlet
Louver
Vane
Air intake
Filter
(Inside of Air intake)
Vane
