78

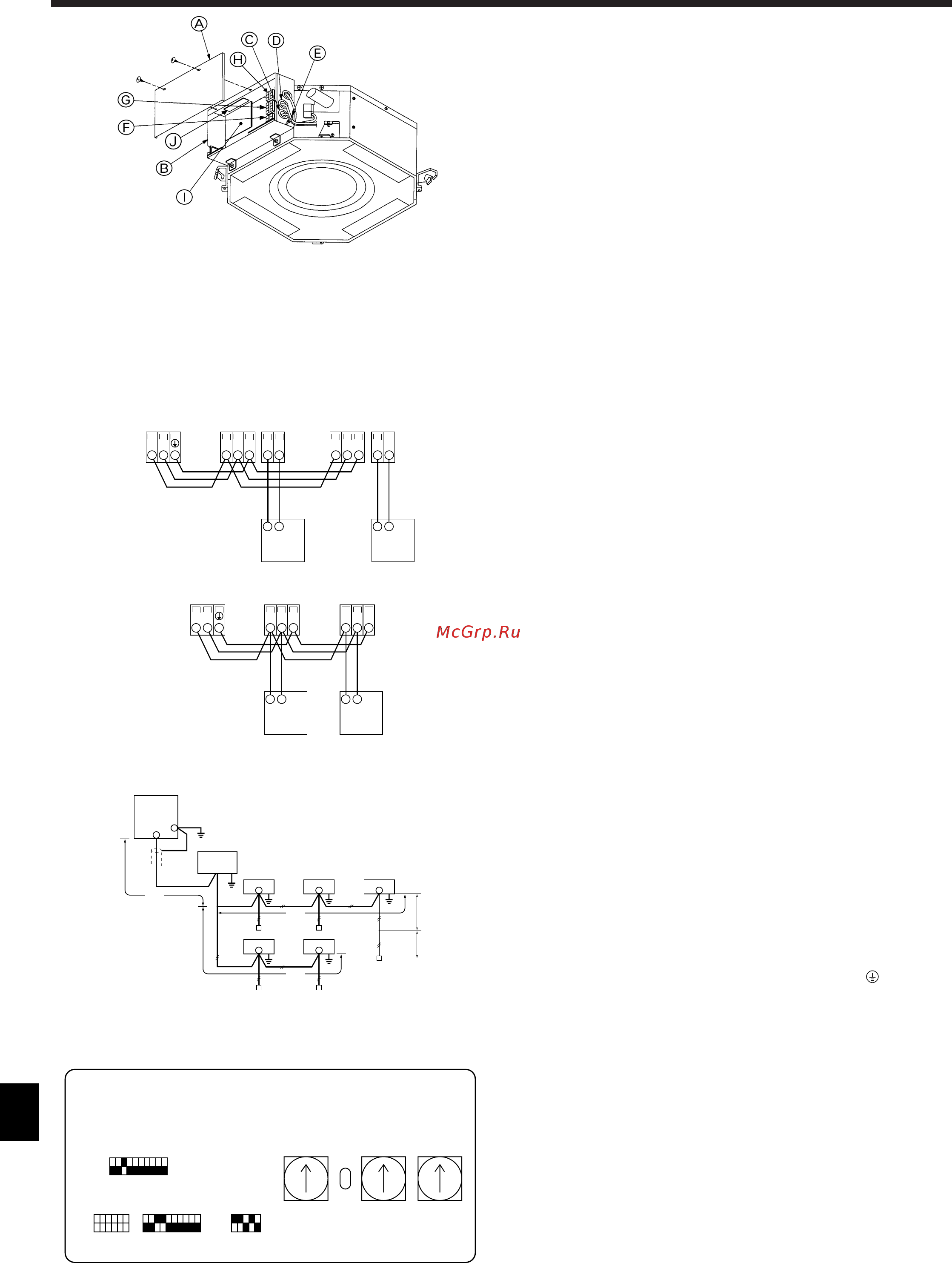

4. Электрические работы
Fig. 4-1
Fig. 4-2
1
2
AA
C
TB5 TB15 TB5 TB15
SM1M2 SM1M2
B
TB3
M1M2 21
C
21
AA
C
TB5 TB5
SM1M2 SM1M2
C
B
TB3
M1M2
Fig. 4-3
Fig. 4-4
G
I
JJJ
KK
KK
JJ
L
K
H
*1
*3
L1
L2
L4
r
L3
*2
123456
ON
OFF
ON
OFF
SW1
SW2 SW3 SW4
12345
ON
OFF
12345678910
12345678910
SW11
0
SW12
0
SW14
0
CONNECTION
No.
3RD
DIGIT
2ND
DIGIT
1ST
DIGIT
4.1. Внутренний прибор (Fig. 4-1)
1. Открутите 2 винта, чтобы снять крышку электрических компонентов.
2.Проложите каждый кабель через впускное отверстие для проводки в коробку
электрических компонентов. (Приобретите силовой кабель и кабель управления
на месте.)
3.Надежно присоедините силовой кабель и кабель управления к клеммным колодкам.
4.Закрепите кабели зажимами снаружи коробки электрических компонентов.
5.Установите на место крышку электрических компонентов.
• Следите за тем, чтобы винты клемм не открутились.
• Всегда устанавливайте заземление.
(Диаметр кабеля заземления: более 1,6 мм)
• Прикрепите силовой кабель и кабель управления к коробке электрических
компонентов посредством буферной муфты для усилия растяжения. (Соединение
PG или подобного типа.)
ss
ss
s Выбор неплавкого предохранителя (NF) или прерывателя утечки на землю (NV).
Устройство для отключения питания с помощью разъединителя или подобного ему
устройства во всех активных проводниках будет встроено в стационарную проводку.
Электропроводка для подвода питания
• Коды для электропитания прибора должны быть не меньше, чем по дизайну 245
IEC 53 или 227 IEC 53.
• При установке кондиционера воздуха необходимо обеспечить выключатель с
расстоянием между контактом и каждым полюсом минимум 3 мм.
Размер кабеля электропитания: более чем 1,5 мм
2
.
A Крышка электрических компонентов
B Коробка электрических компонентов
C Вход силового кабеля
D Вход кабеля управления
E Фиксатор кабеля
F Зажимы электропитания
G Передающие зажимы
H Зажим пульта дистанционного
управления MA
I Внутренний контроллер
J Плата электропитания
4.2. Подсоединение пульта дистанционного
управления, кабелей передачи внутри и снаружи
(Fig. 4-2)
• Подсоедините внутренний прибор ТВ5 к внешнему прибору ТВ3 (неполяризованный
двужильный провод).
“S” на внутреннем приборе ТВ5 - это соединение экранированного провода.
Технические условия соединения кабелей указаны в руководстве по установке
наружного прибора.
• Установите пульт дистанционного управления, следуя инструкциям, приведенным
в поставленном вместе с ним руководстве.
• Подсоедините кабель передачи пульта дистанционного управления в пределах 10
м с помощью 0,75 мм
2
. Если расстояние превышает 10 м, используйте для
соединения кабель 1,25 мм
2
.
1 Пульт дистанционного управления “MA”
• Подсоедините “1” и “2” на TB15 внутреннего блока кондиционера к Пульт
дистанционного управления “MA”. (Неполяризованный 2-жильный кабель)
• Между 1 и 2 постоянный ток 9 - 13 В (Пульт дистанционного управления “MA”)
2 Пульт дистанционного управления “M-NET”
• Подсоедините “M1” и “M2” на TB5 внутреннего блока кондиционера к Пульт
дистанционного управления “M-NET”. (Неполяризованный 2-жильный кабель)
• Между M1 и M2 постоянный ток 24 - 30 В (Пульт дистанционного управления “M-NET”)
A Блок выводов для внутреннего кабела передачи
B Блок выводов для внешнего кабеля передачи
C Пульт дистанционного управления
Ограничительные параметры для кабелей передачи (Fig. 4-3)
Самая длинная проводка (L1+L2+L4 или L1+L3 или L2+L3+L4): менее 200 м
Длина между внутренним прибором и пультом дистанционного управления (R): в
пределах 10 м
G Внешний прибор
H Земля
I Регулятор ВС
J Внутренний прибор
K Пульт дистанционного управления “M-NET”
L Неполяризованный двужильный провод
Примечание:
*1 Проведите заземление кабеля передачи через клемму
заземления
внешнего прибора на землю.
*2 Если кабель пульта дистанционного управления превышает 10 м,
используйте кабель диаметром 1,25 мм
2
на остальную длину, добавляйте
этот дополнительный отрезок в пределах 200 м.
*3 Регулятор ВС требуется только для приборов серии R2 с одновременным
охлаждением и обогревом.
4.3. Установка адресов (Fig. 4-4)
(Убедитесь, что при выполнении этой работы подача электроэнергии отключена.)
• Имеются два способа установки повортного переключателя: установка адресов
от 1 до 9 и свыше 10, и установка номеров ветвей.
