9. Электрическая проводка

Меры предосторожности при проводке

электричества

Предупреждение:

Электрическая проводка должна выполняться квалифицированными

электриками в соответствии со “Стандартами электротехнических

работ при установке электрооборудования” и инструкциями,

указанными в поставляемых руководствах. Также следует использовать

специальные линии. Если мощность электролинии недостаточна, или

если имеется неполадка в проводке, это может вызвать электрошок

или пожар.

1. Обязательно установите прерыватель цепи с заземлением.

2. Установите прибор таким образом, чтобы предотвратить прямой контакт

кабелей схемы управления (кабелей пульта дистанционного управления,

кабелей передачи) с кабелями электропитания, находящимися за

пределами прибора.

3. Убедитесь в отсутствии провисания или слабины в соединениях проводов.

4. Некоторые кабели над потолком (кабели электропитания, пульта

дистанционного управления, кабели передачи) могут прокусить мыши.

По возможности максимально используйте защитные металлические

кожухи, в которые вставляются кабели.

8. Вентиляционный канал

• При соединении вентиляционных труб вставьте брезентовые соединения

между прибором и вентиляционным каналом.

• При прокладке вентиляционного канала используйте

невоспламеняющиеся материалы.

• Для предотвращения образования конденсации обеспечьте полную

изоляцию входного вентиляционного фланца и выходного

вентиляционного канала.

• Обязательно выберите такое месторасположение воздушного фильтра,

где возможно проведение его технического обслуживания.

[Fig. 8.0.1] (P.4)

<A> Если входное отверстие расположено сзади

<B> Если входное отверстие расположено внизу

A Вентиляционный канал B Воздухозабор

C Дверь для доступа

D Брезентовый вентиляционный канал

E Поверхность потолка F Выходное воздушное отверстие

G Оставьте достаточное расстояние для предотвращения закорачивания

цикла.

• Процедура изменения заднего выходного отверстия на нижнее.

[Fig. 8.0.2] (P.4)

A Фильтр B Нижняя пластина

1. Снимите воздушный фильтр. (Сначала снимается винт крепления

фильтра.)

2. Снимите нижнюю панель.

3. Установите нижнюю пластину на корпусе. [Fig. 8.0.3] (P.4)

(Положение отверстий на пластине отличается от заднего впускного

патрубка.)

4. Установите фильтр в нижнюю часть корпуса.

(Устанавливайте фильтр правильной стороной.) [Fig. 8.0.4] (P.4)

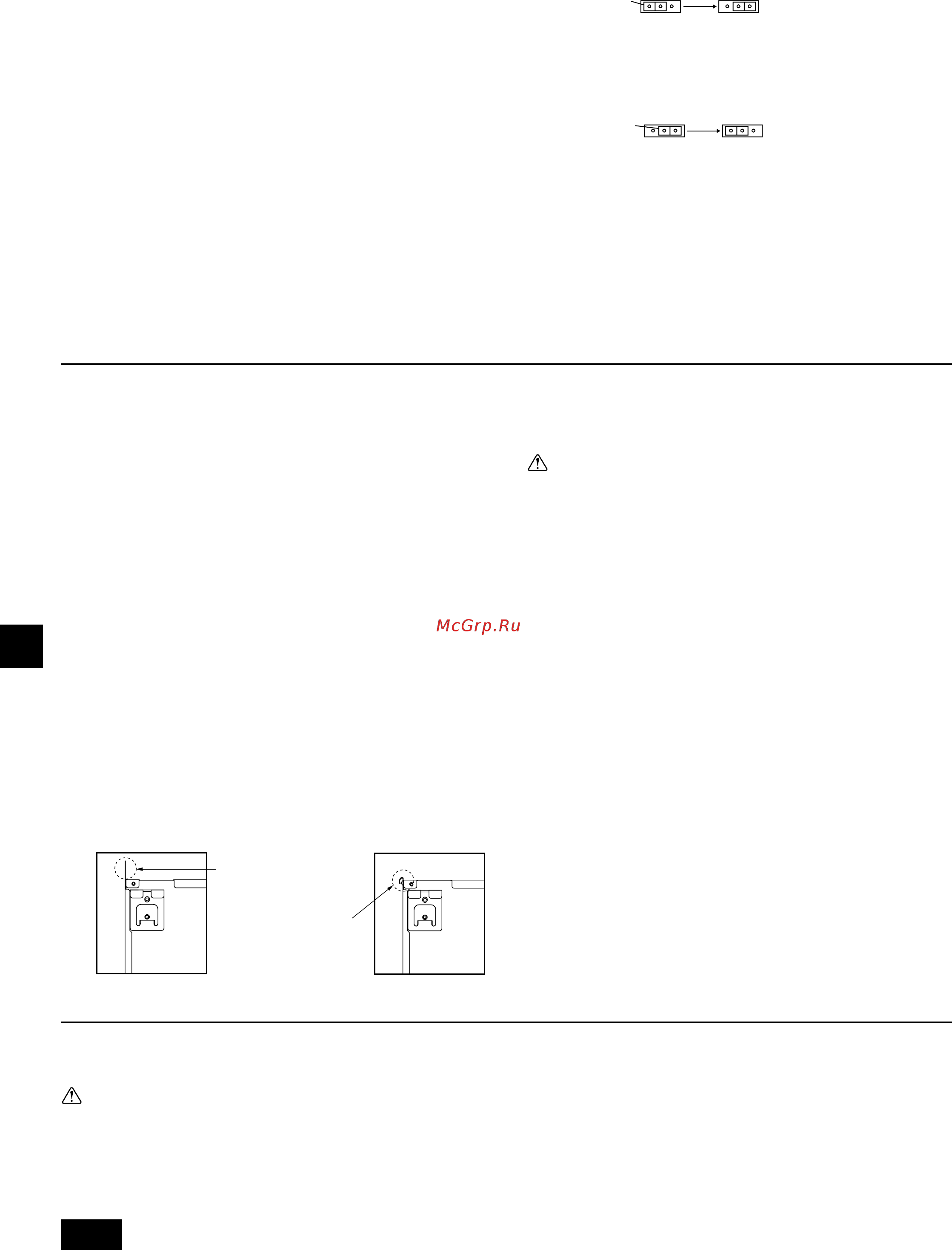

[Fig. 8.0.4] (P.4)

C Гвоздь нижнего патрубка D Гвоздь заднего патрубка

Осторожно:

• Длина входного вентиляционного канала должна составлять не

менее 850 mm.

Для соединения основного корпуса кондиционера воздуха с

вентиляционым каналом в целях потенциалього выравнивания.

•Для снижения риска травмирования острыми металлическими

краями используйте защитные перчатки.

• Для соединения основного корпуса кондиционера воздуха с

вентиляционым каналом в целях потенциалього выравнивания.

• Шум от всасывания будет ощутимо сильнее, если впускное

отверстие A расположено непосредственно за корпусом блока.

Следовательно, впускное отверстие A должно быть расположено

как можно дальше от корпуса блока.

При использовании его со спецификациями для нижнего впускного

отверстия требуется особая осторожность.

• Установите достаточное количество термоизоляции для

предотвращения образования конденсации на фланцах

вентиляционных каналов воздухозаборника и выхода воздуха.

•Расстояние между впускной решеткой и вентилятором должно быть

больше 850 мм.

Если это расстояние меньше 850 мм, установите защитное

ограждение для предотвращения случайного прикосновения к

вентилятору.

• Во избежание возникновения электрических помех не

прокладывайте кабеля передачи данных в нижней части блока.

[Fig. 7.2.3] (P.3) *только для модели PEFY-P·VMAL-E

A Внутренний прибор

B Стяжной хомут (дополнительная принадлежность)

C Часть для фиксирования лентой

D Допустимый предел для ввода

E Отводящий шланг (дополнительная принадлежность)

F Дренажная труба (Bнешний диаметр ø32 ТРУБА ИЗ ПОЛИВИНИЛХЛОРИДА,

приобретается на месте)

G Изоляционный материал (приобретается на месте)

7.3. Подтверждение сброса воды

s Убедитесь в том, что механизм отвода работает нормально для

сброса воды и что в местах соединений нет утечки воды.

• Убедитесь в вышеуказанном во время операции нагрева.

• Убедитесь в вышеуказанном до выполнения потолочных работ в случае,

если это новая конструкция.

1. Снимите крышку отверстия водоснабжения с той же стороны, где

расположена сеть трубопроводов внутреннего прибора.

2. Наполните питательный насос водой из бака питательной воды. При

наполнении убедитесь в том, что конечная часть насоса или бака

находится на поддоне. (При неплотно и не полностью вставленном шланге

вода может залить машину.)

3. Выполняйте тестовый режим только в режиме охлаждения либо

подсоедините разъем к стороне ON SWE на плате контроллера

внутреннего блока. (Дренажный насос и вентилятор включаются

принудительно вне зависимости от работу пульта ДУ.) Для слива отстоя

использовать прозрачную трубку.

4. После подтверждения отмените режим тестового запуска и выключите

питание. Если разъем подключен к стороне ON SWE, отсоедините его и

подключите к стороне OFF, затем установите крышку отверстия подачи

воды в исходное положение.

[Fig. 7.3.1] (P.4)

A Вставьте концевой шланг насоса на 2 – 4 cм.

B Откройте отверстие водоснабжения.

C Около 2500 cc

D Вода

E Отверстие для наполнения

F Винт

[Fig. 7.3.2] (P.4)

<Плата контроллера внутреннего блока>

SWE SWE

OFF ON

<OFF>

<ON>

Разъем

SWE SWE

OFF ON OFF ON

Разъем

Если пластина устанавливается

на задней стороне, ее высота

будет больше, чем у задней

панели.

Переместите пластину по

прорези, если над блоком

недостаточно места.
