10
7~12
90° ±0.5°
øA
R0.4~
R0.8
45°±2°

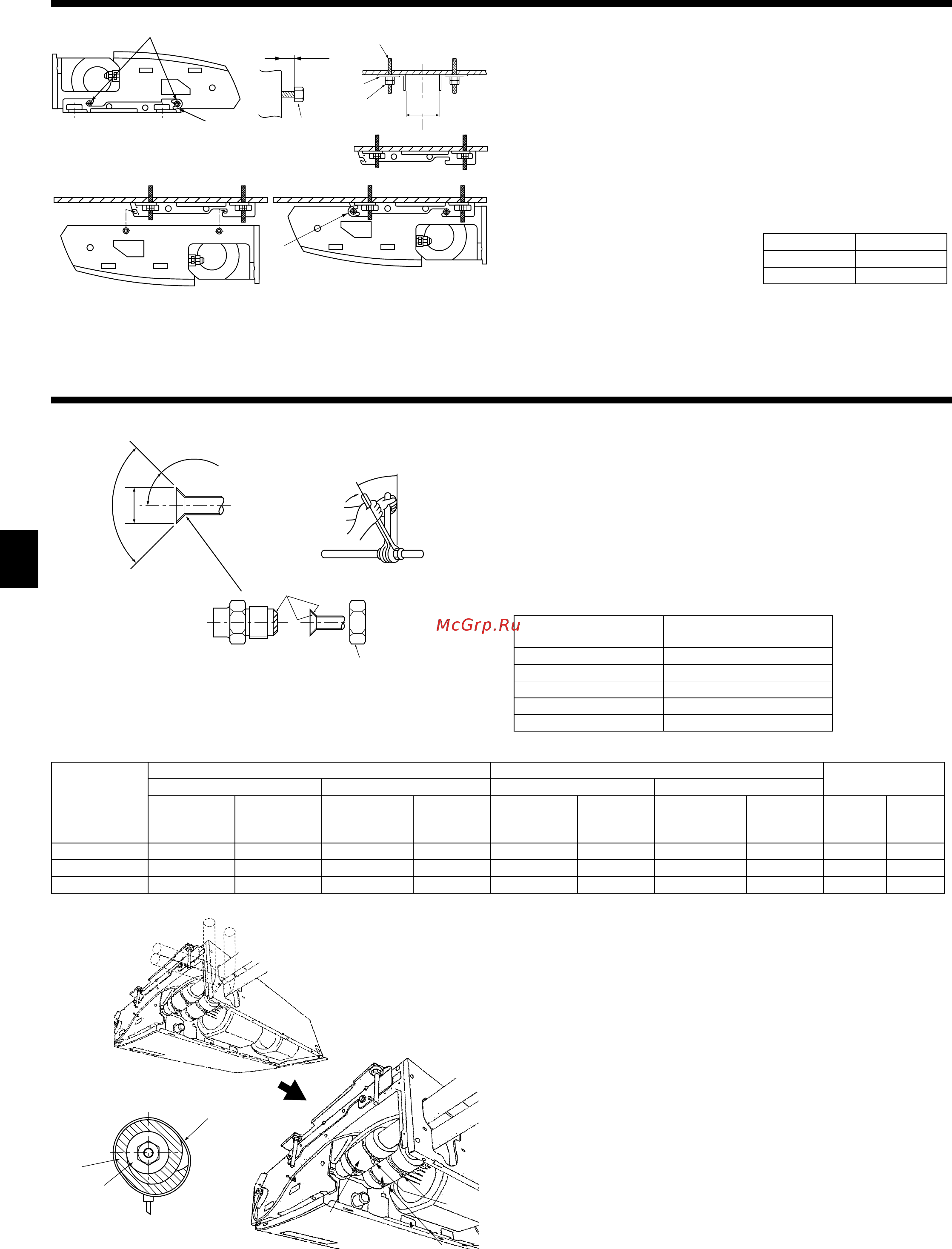

Fig. 3-6
3. Anbringung der Innenanlage
Fig. 4-1
2) Anbringung der Aufhängungsklammer zunächst an der Decke
Aufstellungsverfahren/-abläufe
1. Aufhängungsklammern und U-förmige Unterlegscheiben vom Gerät entfernen.
2. Die Haltebolzen der Aufhängungsklammer an der Anlage justieren.
3. Die Aufhängungsklammern an den Aufhängungsbolzen anbringen.
4. Prüfen, ob Aufhängungsklammern horizontal sind (vorne und hinten / rechts und
links).
5. Die Anlage in die Aufhängungsklammern einsetzen (einhaken).
6. Spannen Sie reparierte bolzen der Aufhängungsklammern
w
Darauf achten, daß die U-förmigen Unterlegscheiben angebracht sind.
A
Haltebolzen der Aufhängungsklammer
B
Anlage
C
U-förmige Unterlegscheibe
D
Aufhängungsbolzen anbringen
E
Unterlegscheibe
1
F
Doppelmuttern
4. Installation der Kältemittelrohrleitung
4.1. Rohranschlüsse (Fig. 4-1)
• Wenn im Handel erhältliche Kupferrohre verwendet werden, Flüssigkeits- und
Gasrohre mit im Handel erhältlichem Isoliermaterial (Hitzebeständig bis 100 °C
und mehr, Stärke 12 mm oder mehr) umwickeln.
• Die in der Anlage befi ndlichen Teile der Ablaßrohre sollten mit Isoliermaterial aus
Schaumstoff (spezifi sches Gewicht 0,03 - 9 mm oder stärker) umwickelt werden.
• Vor dem Anziehen der Konusmutter eine dünne Schicht Kältemittel-Öl auf das
Rohr und auf die Oberfl äche des Sitzes an der Nahtstelle auftragen.
• Mit zwei Schraubenschlüsseln die Rohrleitungsanschlüsse fest anziehen.
• Die Anschlüsse der Innenanlage mit dem mitgelieferten Isoliermaterial für die
Kältemittelrohrleitung isolieren. Beim Isolieren sorgfältig vorgehen.
A
Abmessungen der Aufweitungsschnitte
Kupferrohr O.D.
(mm)
Aufweitungsabmessungen
øA Abmessungen (mm)
ø6,35 8,7 - 9,1
ø9,52 12,8 - 13,2
ø12,7 16,2 - 16,6
ø15,88 19,3 - 19,7
ø19,05 22,9 - 23,3
(mm)
G
P40 882 - 887
P63 1202 - 1207
P100, P125 1522 - 1527
B
Größen der Kältemittelrohre & Anzugsdrehmoment für Konusmutter
R407C oder R22 R410A
Konusmutter O.D.
Flüssigkeitsrohrleitung Gasrohrleitung Flüssigkeitsrohrleitung Gasrohrleitung
Rohrgröße
(mm)
Anzugsdreh-
moment
(N.m)
Rohrgröße
(mm)
Anzugsdreh-
moment
(N.m)
Rohrgröße
(mm)
Anzugsdreh-
moment
(N.m)
Rohrgröße
(mm)
Anzugsdreh-
moment
(N.m)
Flüssigkeits-
rohrleitung
(mm)
Gasrohr-
leitung
(mm)
P40 ODø6,35 (1/4”) 14 - 18 ODø12,7 (1/2”) 49 - 61 ODø6,35 (1/4”) 14 - 18 ODø12,7 (1/2”) 49 - 61 17 26
P63 ODø9,52 (3/8”) 34 - 42 ODø15,88 (5/8”) 68 - 82 ODø9,52 (3/8”) 34 - 42 ODø15,88 (5/8”) 68 - 82 22 29
P100/125 ODø9,52 (3/8”) 34 - 42 ODø19,05 (3/4”) 68 - 82* ODø9,52 (3/8”) 34 - 42 ODø15,88 (5/8”) 68 - 82 22 29
* Konusmutter ø19,05 (vor Ort beschafft): Gasrohr von P100, P125 (R407C oder R22).
C
Tragen Sie Kältemaschinenöl auf die gesamte Konusaufl agefl äche auf.
4.2. Innenanlage (Fig. 4-2)
Aufstellungsverfahren/ -abläufe
1. Die mitgelieferte Rohrabdeckung
2
über die Gasrohrleitung schieben, bis sie
gegen das Blech in der Anlage gedrückt wird.
2. Die mitgelieferte Rohrabdeckung
3
über die Flüssigkeitsrohrleitung schieben,
bis sie gegen das Blech in der Anlage gedrückt wird.
3. Die Rohrleitungsabdeckungen
2
und
3
an beiden Enden (20 mm) mit den mit-
gelieferten Bändern
4
abdichten.
A
Gasrohrleitung
E
Rohrabdeckung
3
B
Flüssigkeitsrohrleitung
F
Die Rohrabdeckung gegen das Blech drücken.
C
Bänder
4
G
Material zur Wärmeisolation der Kältemittelrohrleitung
D
Rohrabdeckung
2
Fig. 4-2
,
,
,
02_RG79D452H01_GE.indd 1002_RG79D452H01_GE.indd 10 2008/08/08 15:52:402008/08/08 15:52:40
