76
RU
3. Установка внутреннего прибора

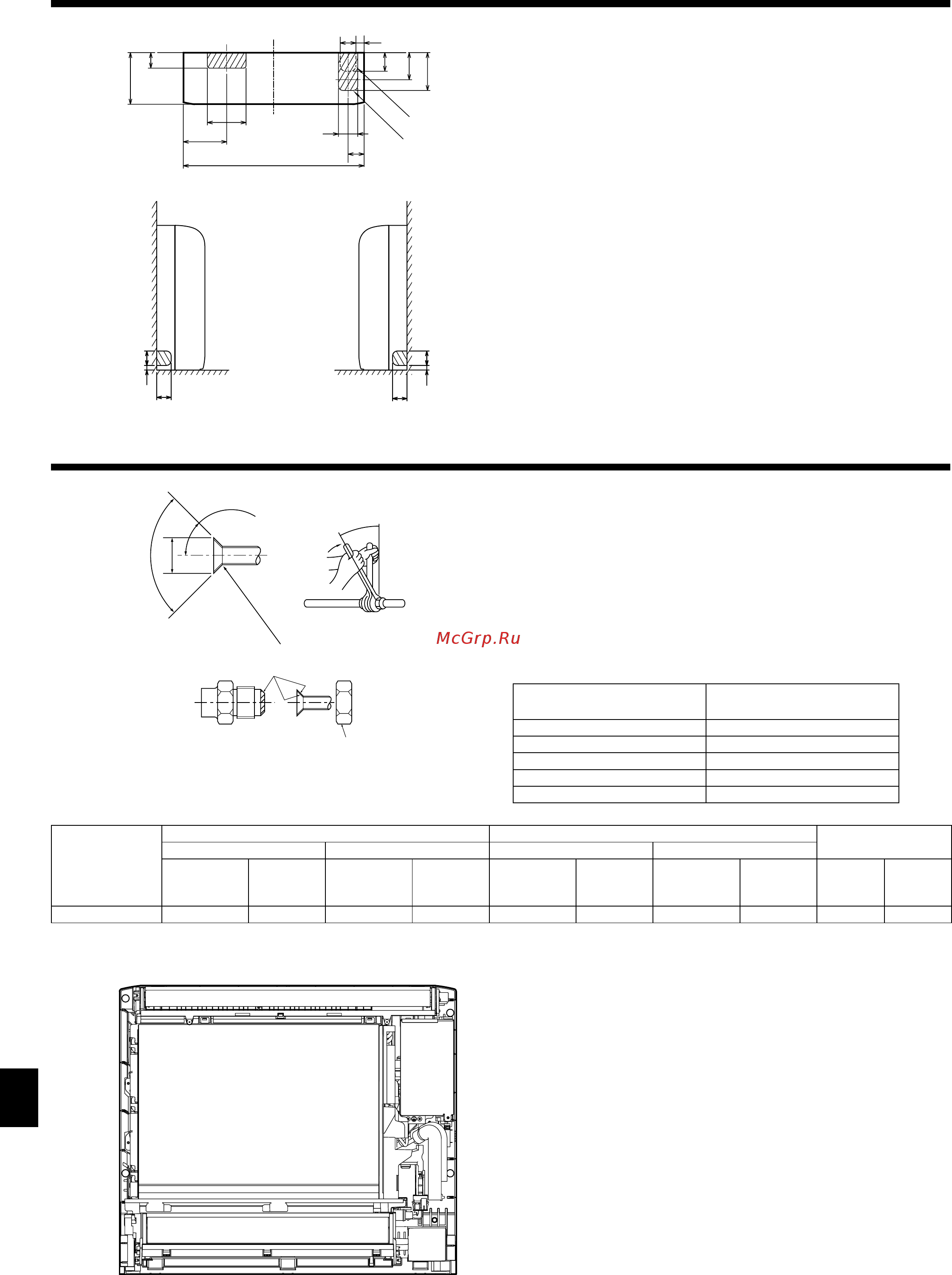

2) Для трубопроводов справа по направлению вниз или слева по на-
правлению вниз (Fig. 3-8)
(Рисунок ниже представляет собой вид нижней части внутреннего прибора,
если смотреть сверху.)
A
Если прибор устанавливается на стену.
B
Если прибор устанавливается на пол.
150
168
200
73
105
147
60
700
75
62
31
61
Fig. 3-8
60
19
60
19 60
60
Fig. 3-10
Fig. 3-9
2)
(mm)
4)
3)
3) Для левого трубопровода (Fig. 3-9)
4) Для правого трубопровода (Fig. 3-10)
3.4.3. Герметизация отверстий
Используйте шпаклевку или состав для конопачения, чтобы загерметизиро-
вать отверстия.
4. Труба хладагента
4.1. Соединение труб (Fig. 4-1)
• При использовании медных труб, имеющихся в продаже, оберните трубы
для жидкости и газа имеющимися в продаже изоляционными материалами (с
теплозащитой от 100°С или выше, толщиной не менее 12 мм).
•
Внутренняя часть дренажной трубы должна быть обернута в пенополиэтилено-
вый изолирующий материал (удельный вес 0,03; толщина 9 мм или более).
• Нанесите тонкий слой масла хладагента на контактную поверхность труб и
соединений перед тем, как затягивать гайку с фланцем.
• Для затягивания трубных соединений используйте два гаечных ключа.
• Используйте прилагаемое трубное изоляционное покрытие для изоляции
соединений внутреннего блока. Тщательно крепите изоляцию.
Медная труба O.D.
(мм)
Размеры раструба,
диаметр А (мм)
ø6,35 8,7 - 9,1
ø9,52 12,8 - 13,2
ø12,7 16,2 - 16,6
ø15,88 19,3 - 19,7
ø19,05 23,6 - 24,0
A
Раструбный стык - размеры
90
°
±0,5°
øA
R0,4 ~ R0,8
45°±2°
Fig. 4-1
B
Размеры труб хладагента и крутящий момент конусной гайки.
R407C или R22 R410A
Гайка раструбного
стыка O.D.
Труба для жидкости Труба для газа Труба для жидкости Труба для газа
Размер трубы
(mm)
Момент
затяжки
(N·m)
Размер трубы
(mm)
Момент
затяжки
(N·m)
Размер трубы
(mm)
Момент
затяжки
(N·m)
Размер трубы
(mm)
Момент
затяжки
(N·m)
Труба для
жидкости
(mm)
Труба для
газа
(mm)
P20/25/32/40
O.D. ø6,35 (1/4”)
14 - 18
O.D. ø12,7 (1/2”)
49 - 61
O.D. ø6,35 (1/4”)
14 - 18
O.D. ø12,7 (1/2”)
49 - 61 17 26
C
Нанесите машинное масло охлаждения на всю поверхность области присоединения муфты.
* Запрещается наносить холодильное масло на места установки винтов. (Это повысит риск ослабления конусных гаек.)
D
Обязательно используйте конусные гайки, закрепленные на главном блоке. (При использовании гаек другого типа, имеющихся в продаже, могут появиться трещины.)
Fig. 4-2
4.2. Прокладка труб хладагента
4.2.1. Установка соединительной трубы
Установите соединительные трубы так, чтобы трубопровод можно было слег-
ка двигать вперед, назад, влево и вправо. (Fig. 4-2)
(MM)
