3. Установка внутреннего прибора
3.1. Установка крепежного кронштейна внутренне-
го прибора
Надежно прикрепите кронштейн к стенной конструкции (штифт и т.д.). (Fig. 3-1)
Используйте у
р
овень для го
р
изонтальной установки к
р
епежного к
р
онштей-
на.
Установите внут
р
енний п
р
ибо
р
на высоте 150 мм или ниже от пола.
A
К
р
епежный к
р
онштейн внут
р
еннего п
р
ибо
р
а
Примечание:
Для предотвращения небольшой вибрации крепежного кронштейна
внутреннего прибора обязательно закрепите кронштейн в отверстиях,
обозначенных символом
. Кроме того, по возможности, закрепите
кронштейн в отверстиях, обозначенных символом . (Fig. 3-2)
3.2. Подготовка внутреннего прибора
1
Надавите в 2-х местах, указанных стрелками , и откройте переднюю ре-
шетку. (Fig. 3-3)
2
Откройте переднюю решетку и открутите два винта.
3
Откройте горизонтальную лопатку верхнего отверстия для выпуска воздуха,
надавите на верхнюю часть передней панели в трех местах и потяните за
верхнюю часть решетки по направлению от внутреннего прибора.
B
Винты
4
Поднимите переднюю решетку, чтобы снять ее. (Fig. 3-4)
(mm)

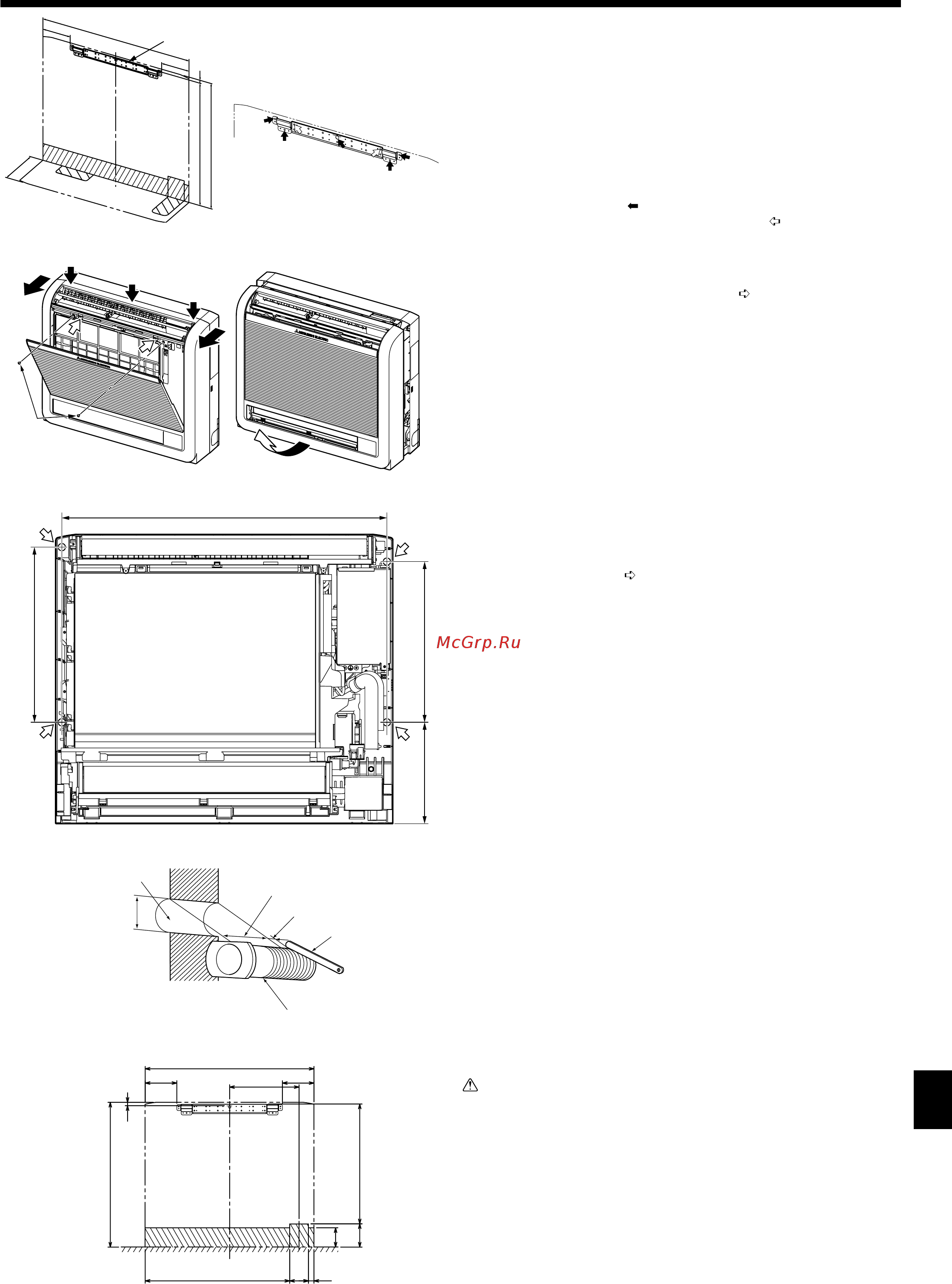

Fig. 3-1
Fig. 3-3
(700)
200
131
131
14
586
(600)
Fig. 3-2
Fig. 3-4
Fig. 3-7
Fig. 3-5
Fig. 3-6
674
333210
363
496
97
2378
599
288
80
700
600
131
131
14
1)
3.3. Установка внутреннего прибора (Fig. 3-5)
Наденьте верхнюю часть внутреннего прибора на крепежный кронштейн
внутреннего прибора.
Используя входящие в комплект поставки шурупы и прокладку, закрепите внут-
ренний прибор в 2-х местах (
) и в верхней, и в серединной частях прибора.
Примечание:
Надежно прикрепите внутренний прибор к стене, убедившись в отсутс-
твии зазора между прибором и стеной.
3.4. Сверление отверстий в стене и в полу
3.4.1. Сверление отверстий (Fig. 3-6)
1
Проделайте отверстия ø 65 мм или 75 мм глубиной примерно 5-7 мм и с
небольшим углом вниз по направлению наружу от помещения.
2
Вставьте втулки для стенных отверстий в отверстия.
A
Стенное отверстие
B
Диам. 65 мм или 75 мм.
C
Помещение
D
Поперечный разрез стенного отверстия
E
Толщина стены
F
Одно деление масштабной линейки
G
Отрежьте с припуском на 1 дополнительное деление масштабной линейки.
H
Втулка для стенного отверстия
Осторожно:
Обязательно используйте втулки для стенных отверстий. В противном
случае провода соединения внутреннего/наружного приборов могут со-
прикоснуться с металлическим предметом в стене, или, в случае, если
стены полые, небольшие грызуны могут прогрызть провода, что приве-
дет к очень опасной ситуации.
3.4.2. Определение мест для отверстий
Места, в которых можно проложить трубопроводы, указаны на рисунке косы-
ми линиями.
1) Для трубопроводов сзади или слева сзади (Fig. 3-7)
(Рисунок ниже представляет собой вид спереди места установки внутрен-
него прибора.)
(MM)
