79
M1M2
S
TB2 TB5
L
N
RU

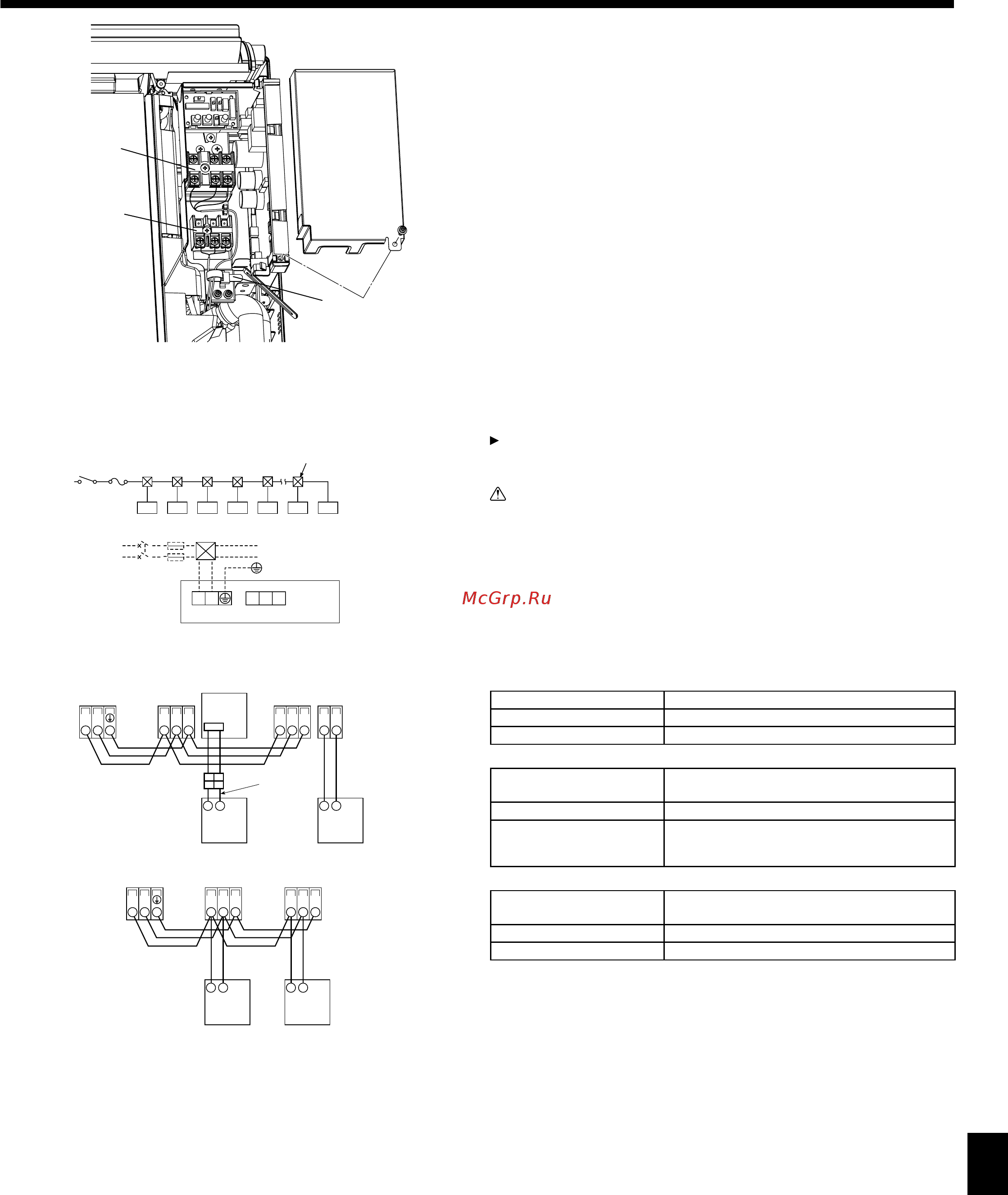

7. Электрические работы
7.2. Электропроводка для подвода питания
• Кабель заземления должен быть длиннее, чем остальные кабели.
• Коды для электропитания прибора должны быть не меньше, чем по дизайну
60245 IEC 53 или 60227 IEC 53.
• При установке кондиционера воздуха необходимо обеспечить выключатель
с расстоянием между контактом и каждым полюсом минимум 3 мм.
Размер кабеля электропитания: более чем 1,5 мм
2
. (3-жильный)
Используйте выключатель тока утечки на землю (NV).
Для отключения всех активных фазовых проводов электропитания необходи-
мо установить прерыватель.
[Fig. 7-2]
A
Выключатель 16 А
D
Общий рабочий ток должен быть не более 16 А
B
Защита от перегрузок по току 16 А
E
Выдвижной ящик
C
Внутренний прибор
7.3. Типы кабелей управления
1. Проводка кабелей передачи
Типы кабелей передачи Экранированный провод CVVS или CPEVS
Диаметр кабеля Свыше 1,25 мм
2
Длина Менее 200 м
2. Кабели дистанционного управления “М-NET”
Тип кабеля дистанционного
управления
Экранированный провод MVVS
Диаметр кабеля 0,5 – 1,25 мм
2
Длина
Добавляется любой отрезок свыше 10 м в
пределах самого длинного допустимого кабеля
передачи длиной 200 м.
3. Кабели дистанционного управления “МА”
Тип кабеля дистанционного
управления
2-жильный кабель (неэкранированный)
Диаметр кабеля 0,3 – 1,25 мм
2
Длина Менее 200 м
7.4. Подсоединение пульта дистанционного управле-
ния, кабелей передачи внутри и снаружи (Fig. 7-3)
• Подсоедините внутренний прибор ТВ5 к внешнему прибору ТВ3 (Неполяри-
зованный 2-жильный кабель). “S” на внутреннем приборе ТВ5 - это соеди-
нение экранированного провода.Технические условия соединения кабелей
указаны в руководстве по установке наружного прибора.
• Установите пульт дистанционного управления, следуя инструкциям, приве-
денным в поставленном вместе с ним руководстве..
• Подсоедините кабель передачи
пульта дистанционного управления в преде-
лах 10 м с помощью 0,75 мм². Если расстояние превышает 10 м, используй-
те для соединения кабель 1,25 мм².
1
Пульт дистанционного управления “MA”
• Подсоедините коннектор для пульта дистанционного управления МА. (Непо-
ляризованный 2-жильный провод)
• Между 1 и 2 постоянный ток 9 - 13 В (Пульт дистанционного управления “MA”)
a
Кабель пульта дистанционного управления МА (ПРИСПОСОБЛЕНИЕ
9
)
2
Пульт дистанционного управления “M-NET”
•
Подсоедините “M1” и “M2” на TB5 внутреннего блока кондиционера к Пульт
дистанционного управления “M-NET”. (Неполяризованный 2-жильный кабель)
•
Между M1 и M2 постоянный ток 24 - 30 В (Пульт дистанционного управления “M-NET”)
A
Блок выводов для внутреннего кабела передачи
B
Блок выводов для внешнего кабеля передачи
C
Пульт дистанционного управления
Fig. 7-2
7.1. Внутренний прибор (Fig. 7-1)
1
Снимите электрическую крышку.
• Открутите один винт крепления электрической крышки, затем сдвиньте крышку.
• Открутите один винт крепления кабельного зажима, затем сдвиньте зажим.
2
Подсоедините силовой кабель, провод управления от наружного при-
бора и провода пульта дистанционного управления.
После соединения скрепите провода лентой крепления.
► Закрепите силовой кабель в коробке управления, воспользовавшись
буферной втулкой для использования в местах воздействия растяги-
вающей силы (соединение PG или подобное).
• Оставьте достаточный припуск длины проводов, с тем чтобы электрокоробку
можно было снимать для проведения техобслуживания и других работ.
• Необходимо выполнить работы по заземлению Класса 3 (диаметр провода
заземления должен составлять 1,6 мм или более)
После завершения электропроводки установите на место ранее снятые дета-
ли в порядке, обратном порядку их снятия.
Power supply terminal block (TB2)
Outdoor unit terminal block (TB5)
Wiring clamp
Fig. 7-1
Fig. 7-3
TB5 TB5
SM1M2 SM1M2
TB3
M1M2
/
51BT5BT5BT
SM1M2 SM1M2
TB3
M1M2 CN3A
21
Indoor controller board
Предупреждение:
Электропроводку необходимо проводить таким образом, чтобы силовые
кабели не подвергались воздействию силы натяжения. В противном
случае возможно нагревание проводов и возникновение пожара.
A
Клеммная колодка источника питания (TB2)
B
Клеммная колодка передачи (TB5)
C
Зажим для провода
Внутренняя плата контроллера
