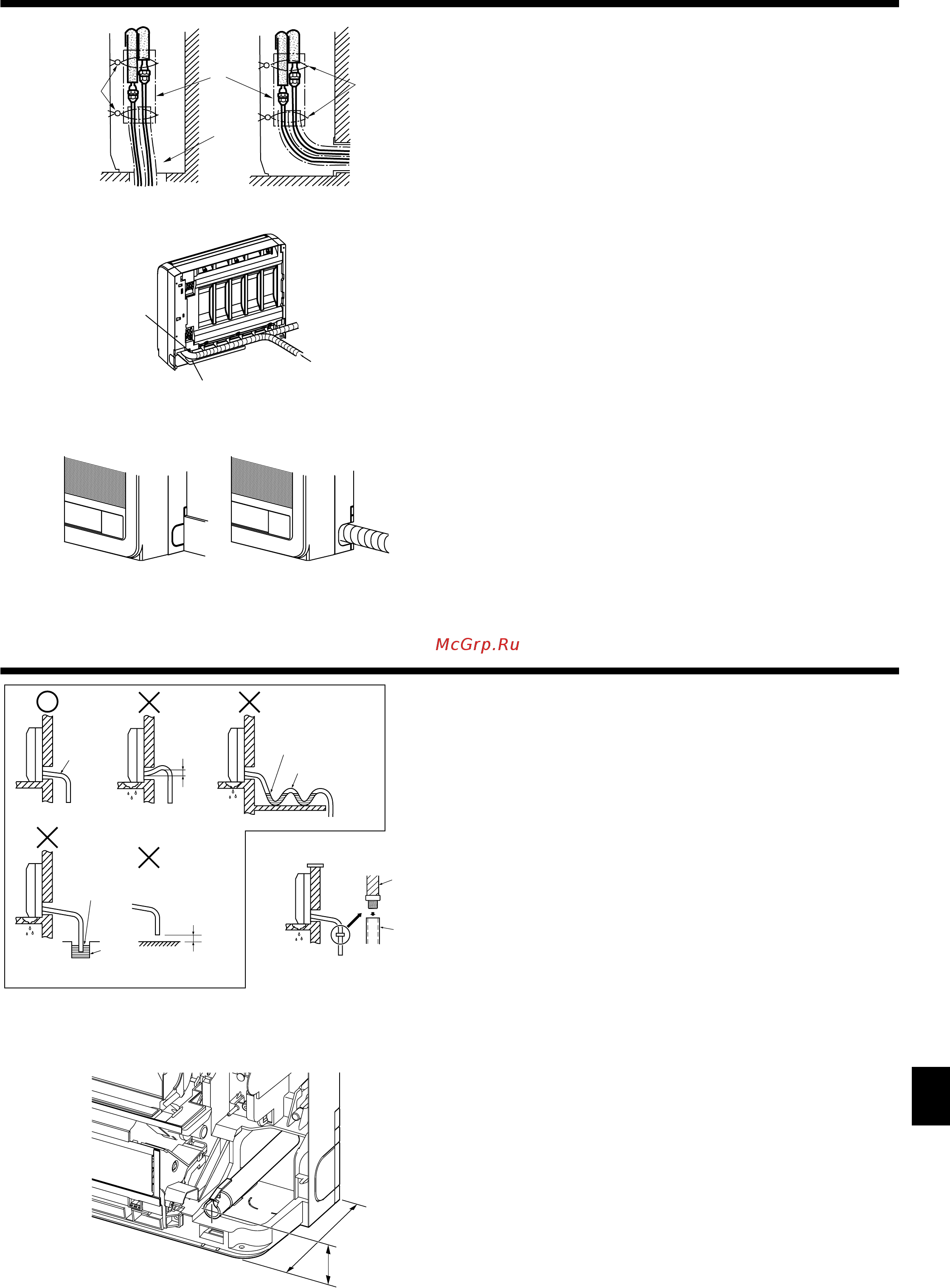

4. Труба хладагента
1) Для трубопроводов справа по направлению вниз (Fig. 4-3)
2)
Для других трубопроводов, кроме трубопровода справа по направле-
нию вниз (Fig. 4-4)
A
Ленты
B
Крышки труб
C
Снимите крышку.
• Обязательно заизолируйте соединительные трубы и расположите их около
задней части внутреннего прибора, чтобы они не касались передней пане-
ли.
• Соблюдайте осторожность, чтобы не сломать соединительные трубы при
сгибании.
Fig. 4-3
Fig. 4-4
2)1)
3)
Fig. 4-5
Fig. 4-6
Installing flush against a wall with
molding For left or right piping
3) Для трубопроводов слева или слева сзади (Fig. 4-5)
Свяжите соединительные трубы и дренажный шланг вместе, затем оберните
их войлочной лентой.
A
Убедитесь, что дренажный шланг не имеет уклона вверх.
B
Войлочная лента
* Плотно оберните войлочную ленту вокруг труб и шланга, начиная при-
мерно с того места, в котором трубы и шланг выходят из внутреннего
прибора. (Ширина перехлеста войлочной ленты не должна превышать
1/2 ширины ленты.)
C
Начните оборачивать лентой для труб участок труб и шланга на рассто-
янии 10 мм внутри внутреннего прибора.
D
Закрепите конец войлочной ленты с помощью бандажной стяжки.
Вырежьте отверстия в нижних боковых панелях слева и справа внутреннего
прибора, как показано ниже.
Отшлифуйте края обрезки боковых панелей, чтобы они не повредили изоля-
ционное покрытие. (Fig. 4-6)
E
Сделайте вырезы в нижних боковых панелях с учетом соответствия формовке.
5. Дренажные трубы
5.1. Дренажные трубы
• Обязательно расположите дренажный трубопровод под наклоном на 1% или
больше, чтобы обеспечить легкость дренажного потока.
• Не прокладывайте дренажные трубы так, как показано в примерах, отмечен-
ных “X” на рисунке. (Fig. 5-1)
• Если дренажный шланг слишком короткий, см. Fig. 5-2, чтобы нарастить дли-
ну шланга.
• Если внутренний прибор установлен в высоком месте, например, в квартире
на
верхнем этаже, сильный ветер может привести к тому, что дренажная
вода будет течь в обратном направлении через дренажный шланг и выте-
кать из прибора. При необходимости, свяжитесь с ближайшим представите-
лем Mitsubishi Electric для приобретения дополнительных деталей с целью
предотвращения данной проблемы.
• Если дренажный шланг прокладывается внутри помещения, обязательно
оберните его имеющимся
в продаже изоляционным материалом.
• Не подсоединяйте дренажный трубопровод непосредственно к отстойнику,
фановому баку и т.д., где образуются газообразный аммиак и сероводород.
• Если дренажный шланг провисает, или если конец дренажного шланга под-
нят, это может препятствовать ровному потоку дренажной воды, и в шланге
может накопиться некоторое количество воды. Это
может привести к появ-
лению странного звука (бурления) при сильном ветре или при работе венти-
лятора в помещении с хорошей изоляцией. При необходимости, свяжитесь
с ближайшим представителем Mitsubishi Electric для приобретения дополни-
тельных деталей с целью предотвращения данной проблемы.
A
Уклон вниз
B
Уклон вверх запрещен
C
Накопление дренажной воды
D
Воздух
E
Конец дренажного шланга погружен в воду.
F
Дренажный канал
G
50 мм или меньше от земли
H
Дренажный шланг
I
Фиксируемый ПВХ шланг (внутренний диаметр: 15 мм) или жесткая ПВХ
труба (VP- 15)
• При прокладке дренажного трубопровода, убедитесь, что дренажный шланг
проложен в соответствии с рисунком. (Fig. 5-3)
Fig. 5-1
Fig. 5-2
50
200
Fig. 5-3
Установка заподлицо к стене с
формовкой
Для левого или правого трубопроводов
