78
RU

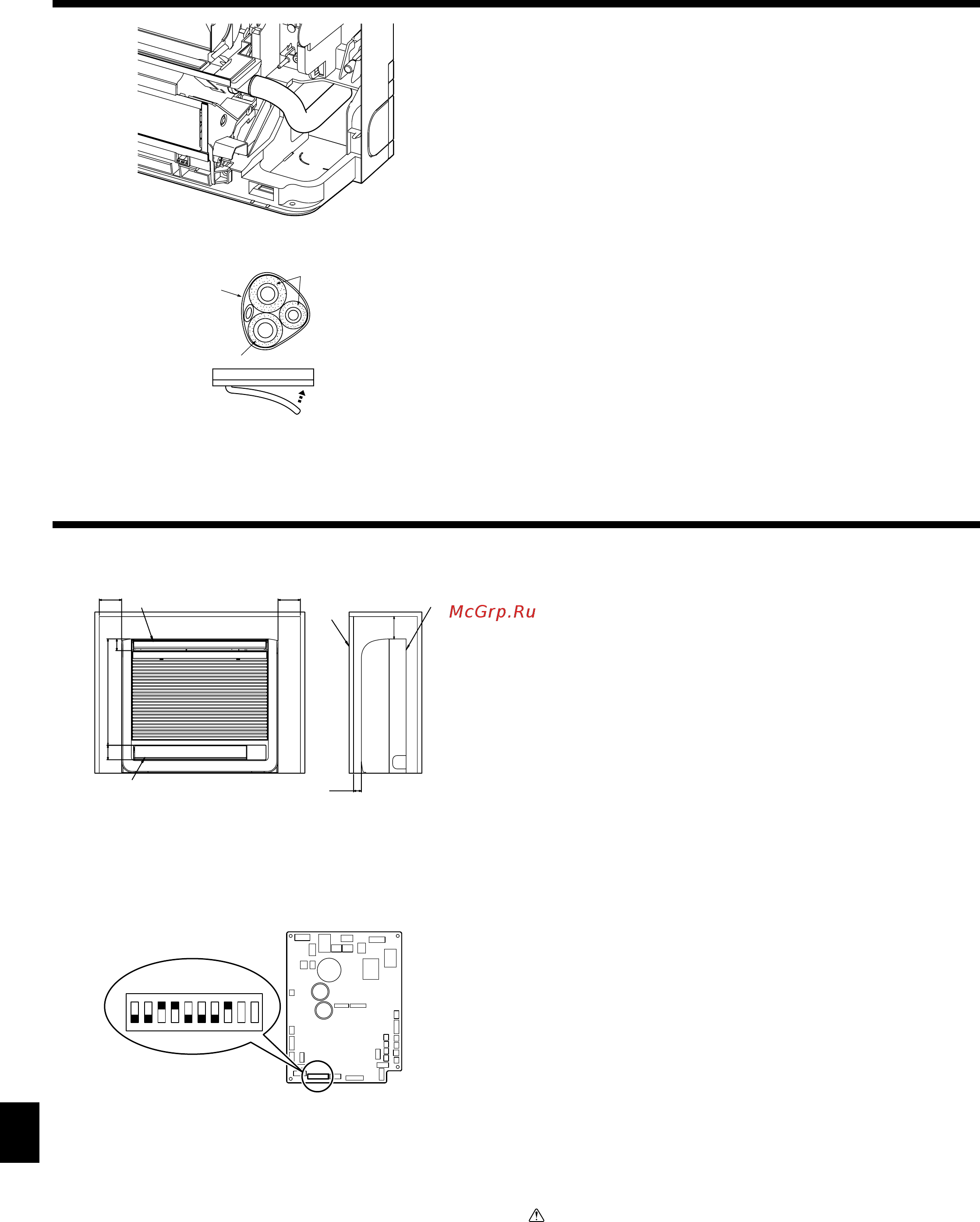

5. Дренажные трубы
• Вставьте дренажный шланг полностью до основания дренажного поддона.
(Fig. 5-4) Убедитесь, что дренажный шланг надежно закреплен в проекции
отверстия в дренажном поддоне.
Fig. 5-4
Fig. 5-5
• Проложите дренажный шланг по диагонали под соединительными трубами.
(Fig. 5-5)
A
Лента для трубопровода
B
Трубопровод хладагента
C
Дренажный шланг
• Убедитесь, что дренажный шланг не проложен по направлению вверх, и что
в нем нет изгибов.
• Не тяните за дренажный шланг и оберните его лентой.
• Проложите трубопровод так, чтобы он не выдавался за задней частью внут-
реннего прибора. (См. рисунок слева.)
D
Трубопровод с изгибом наружу
E
Надавите
6. Встраивание внутреннего прибора в стену
6.1.
Встраивание внутреннего прибора в стену (Fig. 6-1)
• Пространство на внутреннем приборе и справа и слева (100 мм или более)
являются пространством для обслуживания.
• На правой стороне внутреннего прибора есть отверстие для датчика темпе-
ратуры в помещении, не закрывайте его, пожалуйста.
• При установке решетки, используйте решетку с узкими верхними и нижними
горизонтальными стержнями, чтобы поток воздуха из верхнего
и нижнего
отверстий для выпуска воздуха не соприкасался со стержнями. Если го-
ризонтальные стержни будут блокировать нижнее отверстие для выпуска
воздуха, используйте стойку и т.д. для регулировки высоты внутреннего
прибора. Если верхнее или нижнее отверстие для выпуска воздуха будут за-
блокированы, кондиционер не сможет обеспечить надлежащее охлаждение
или нагрев помещения
.
• Используйте решетку с вертикальными стержнями и т.д., открытая площадь
которой составляет не менее 75%. Если в решетке имеются горизонтальные
стержни, или если открытая площадь составляет менее 75%, это может при-
вести к снижению производительности.
• Если внутренний прибор встроен в стену (вмонтирован), время необходимое
для достижения заданной температуры в помещении увеличится.
A
100 мм или больше
B
Верхнее отверстие для выпуска воздуха
C
Нижнее отверстие для выпуска воздуха
D
Решетка
E
100 мм или больше
F
Внутренний прибор
G
35 мм или больше
6.2.
Настройка встроенного внутреннего прибора
(выполнить обязательно)
(Fig. 6-2)
• При встраивании внутреннего прибора в стену, ограничьте перемещение го-
ризонтальной лопатки верхнего отверстия для выпуска воздуха, чтобы она
работала только в горизонтальном направлении.
• Если данную настройку не осуществить, в стене будет накапливаться тепло,
а помещение не будет надлежащим образом охлаждаться или нагреваться.
• Снимите крышку электрической части и вытяните панель
управления.
• Установите двухрядные переключатели 3-5 и 3-6 на панели управления в
положение ON.
• После установки переключателей, поставьте панель управления на место и
установите крышку электрической части.
Осторожно:
Для предотвращения панели управления статическим электричеством
обязательно разрядите накопившееся статическое электричество перед
началом работы с ним.
Fig. 6-1
65
52
475
Fig. 6-2
ON
SW3
1234567 8 9 10
