80
12345678910
ON
OFF
SW1
SW5
220V 240V
CN82
CN43
SW14
SWC
./
.
(BRANCH No.)
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
SW11
SW12
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
(10ths DIGIT)
(1s DIGIT)
RU

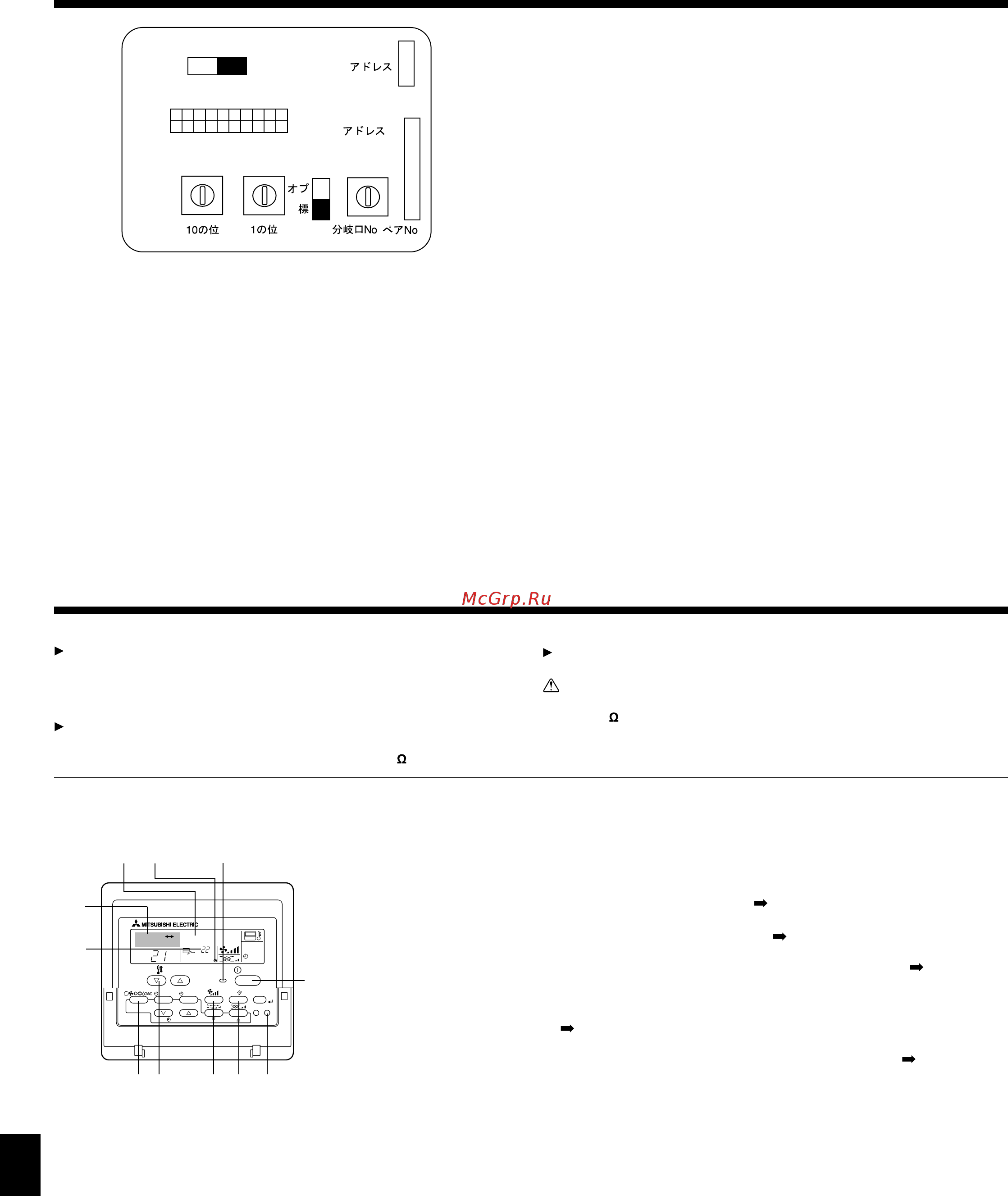

Fig. 7-4
7.5. Установка адресов (Fig. 7-4)
(Убедитесь, что при выполнении этой работы подача электроэнергии отключена.)
• Имеются два способа установки повортного переключателя: установка адре-
сов от 1 до 9 и свыше 10, и установка номеров ветвей.
1
Установка адресов
Пример: Если адрес “3”, оставьте SW12 (для свыше 10) на “0” и сопоставь-
те SW11 (для 1 – 9) с “3”.
2
Как установить номера отделений SW14 (Только для серии R2)
Номер ветвей, присвоенный каждому внутреннему прибору представляет собой но-
мер порта контроллера двоичного кода, к которому подключен внутренний прибор.
Оставьте значение “0” на установках, отличных от серии R2.
•
Все поворотные переключатели настраиваются на заводе на “0”. Эти переключатели
могут использоваться для задания адресов и номеров ответвлений труб по желанию.
• Определение адресов внутреннего прибора меняется при нахождении сис-
темы на сборочной площадке. Установите их с помощью справочника.
Примечание:
Устанавливайте переключатели SW5 в соответствии с напряжением пи-
тания.
• Установите SW5 на сторону 240 В, если питание имеет напряжение 230
и 240 вольт.
• Если напряжение питания 220 вольт, установите SW5 на сторону 220 В.
A
Адресный щит
7.6. Определение температуры в помещении встроенным
датчиком пульта дистанционного управления (Fig.7-4)
Если Вы желаете определять температуру в помещении с помощью датчика,
встроенного в пульт дистанционного управления, установите SW1-1 на щите
управления в положение “ВКЛ”. При необходимости установка SW1-7 и SW1-
8 также дает возможность для регулирования потока воздуха в то время, ког-
да термометр показаний нагрева ОТКЛЮЧЕН.
ON/OFF button
Test run display
Indoor liquid pipe
temperature display
ON/OFF lamp
Power display
Error code display
Test run remaining time
display
Set temperature button
Mode selection button
Fan speed button
Air direction button
TEST button
SIMPLE
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
TEST RUN
COOL, HEAT
˚C
˚C
Fig. 8-1
8. Выполнение испытания
7. Электрические работы
Запрещается выполнять этот замер на терминалах проводах управле-
ния (цепь низкого напряжения).
Предупреждение:
Не пользуйтесь кондиционером воздуха, если сопротивление изоляции
ниже 1,0 М .
8.1. Перед пробным прогоном
После завершения установки, прокладки труб и электропроводки
внутреннего и наружного приборов проверьте отсутствие утечки
хладагента, слабых соединений кабеля питания или проводов управ-
ления и неправильной полярности, а также убедитесь, что все фазы
питания подключены.
Измерьте сопротивление между терминалами источника электропита-
ния и заземлением с использованием 500-вольтного меггера и убеди-
тесь
, что сопротивление составляет не менее 1,0 М .
A
Кнопка запуска/останова
B
Индикатор тестового прогона
C
Дисплей температуры в трубе
подачи жидкости внутреннего
прибора
D
Индикатор ВКЛ/ВЫКЛ
E
Индикатор электропитания
F
Индикатор кода ошибки Индика-
тор остающегося времени тесто-
вого прогона
G
Кнопки установки температуры
H
Кнопка выбора режима
I
Кнопка контроля скорости венти-
лятора
J
Кнопка изменения направления
потока воздуха
M
Кнопка TEST (ТЕСТ)
8.2. Выполнение испытания
(Использование проводного пульта дистанционного управле-
ния) (Fig. 8-1)
1
Включите питание по крайней мере за 12 часов до начала пробного прого-
на.
2
Дважды нажмите кнопку [TEST]. “TEST RUN” на ЖК-дисплее
3 Нажмите кнопку [Mode selection] (Выбор режима) и переключитесь на
режим охлаждения (или обогрева). Убедитесь в том, что выдувается
холодный (или теплый) воздух.
4 Нажмите кнопку [Fan speed] (Скорость воздушного потока). Убедитесь в
том, что
скорость воздушного потока переключилась.
5 Нажмите кнопку изменения направления потока воздуха или кнопку управ-
ления решеткой.
Проверьте работоспособность заслонки.
6 Проверьте работу вентилятора наружного прибора.
7 Выключите пробный прогона нажатием кнопки [ON/OFF]. Стоп
8 Введите телефонный номер.
Т
елефонный номер ремонтной мастерской, отдела продаж и т.д., по которому можно
связаться при появлении ошибки, необходимо записать в пульт дистанционного управ-
ления. Телефонный номер отобразится при возникновении ошибки. Процедуры ввода
приводятся в руководстве по эксплуатации внутреннего прибора.
Примечание:
• Если на пульте дистанционного управления отображается код ошибки или кондиционер работает неправильно, см. руководство по установке на-
ружного блока или другие технические материалы.
• Таймер выключения (OFF) настроен на автоматическое завершение пробного прогона через 2 часа.
• Во время пробного прогона на дисплее отображается оставшееся время.
• Во время пробного прогона на
дисплее температуры в помещении на пульте дистанционного управления отображается температура труб хладаген-
та внутреннего блока.
• Возможно, при нажатии кнопки VANE или LOUVER на дисплее пульта дистанционного управления появится сообщение “NOT AVAILABLE” (ОТСУТС-
ТВУЕТ). Это зависит от модели внутреннего блока и не является неисправностью.
• Для серии PFFY-P·VKM направление воздушного потока, отображаемое на пульте дистанционного управления, отличается
от фактического направ-
ления воздушного потока. См. следующую таблицу.
