Правила установки Схема установки с размерами
18 19
Требования по безопасности для электронных приборов
1. Необходимо использовать питание от сети переменного тока с напряжением, соответ-
ствующим номинальному значению для прибора. Толщина кабеля питания должна быть
соответствующей.
2. Не тяните за кабель слишком сильно.
3. Прибор должен быть надежно заземлен, при этом подключен к надежному устройству
заземления. Эта работа должна выполняться специалистом.
Воздушный выключатель должен иметь функции магнитного расцепления, теплового рас-
цепления для защиты от перегрузки.
4. Минимальное расстояние от прибора до горючих поверхностей должно быть 1,5 м.
5. Прибор должен устанавливаться в соответствии с национальными требованиями по про-
водке.
6. Выключатель с полным отключением должен иметь разделение контактов минимум 3 мм
на всех подключаемых полюсах. Для моделей со штепселем, проверьте, чтобы после
установки розетка была в пределах досягаемости шнура.
Примечание:
• Убедитесь,что«фаза»,«ноль»и«земля»соответствуюткаждыйксвоемуразъему
иотсутствуетвозможностьошибкиподключения,ононадежноивсхемецепинет
короткогозамыкания.
• Неправильноеподключениеможетпривестикпожару.
• GWC21(09+12)MB-K3NNA4Aдолженподключатьсяклиниипитаниясполным
сопротивлениемнеболеечемZмакс=0.23+j0.14Ом.Передподключениемприбора
ксетиэлектропитания,уточнитевадминистрацииместнойэлектросетиее
соответствиетребованиямEN61000-3-11.
Требования по заземлению
1. Кондиционер – это электронный прибор, поэтому ему необходимо соответствующее за-
земление.
2. Двухцветный провод (желтый/зеленый) кондиционера является выводом для заземления
и должен использоваться только для этой цели. Его нельзя обрезать или крепить винтом,
иначе можно получить удар током.
3. Сопротивление заземления должно соответствовать национальным стандартам.
4. Сеть питания пользователя должна иметь надежный вывод для заземления.
НE подключайте провод заземления к следующим местам:
• Водопровод
• Газопровод.
• Канализация.
• Другие места, которые специалисты считают ненадежными.
5. Воздушный выключатель должен иметь соответствующую емкость. Кроме того, учтите,
что воздушный выключатель должен иметь функцию магнитного и теплового отключе-
ния, чтобы защитить схему от перегрузки. (Внимание:неиспользуйтепредохранитель
толькодлязащитыцепи)
Расстояние до стены
Не менее 2 м
Не менее 30 см

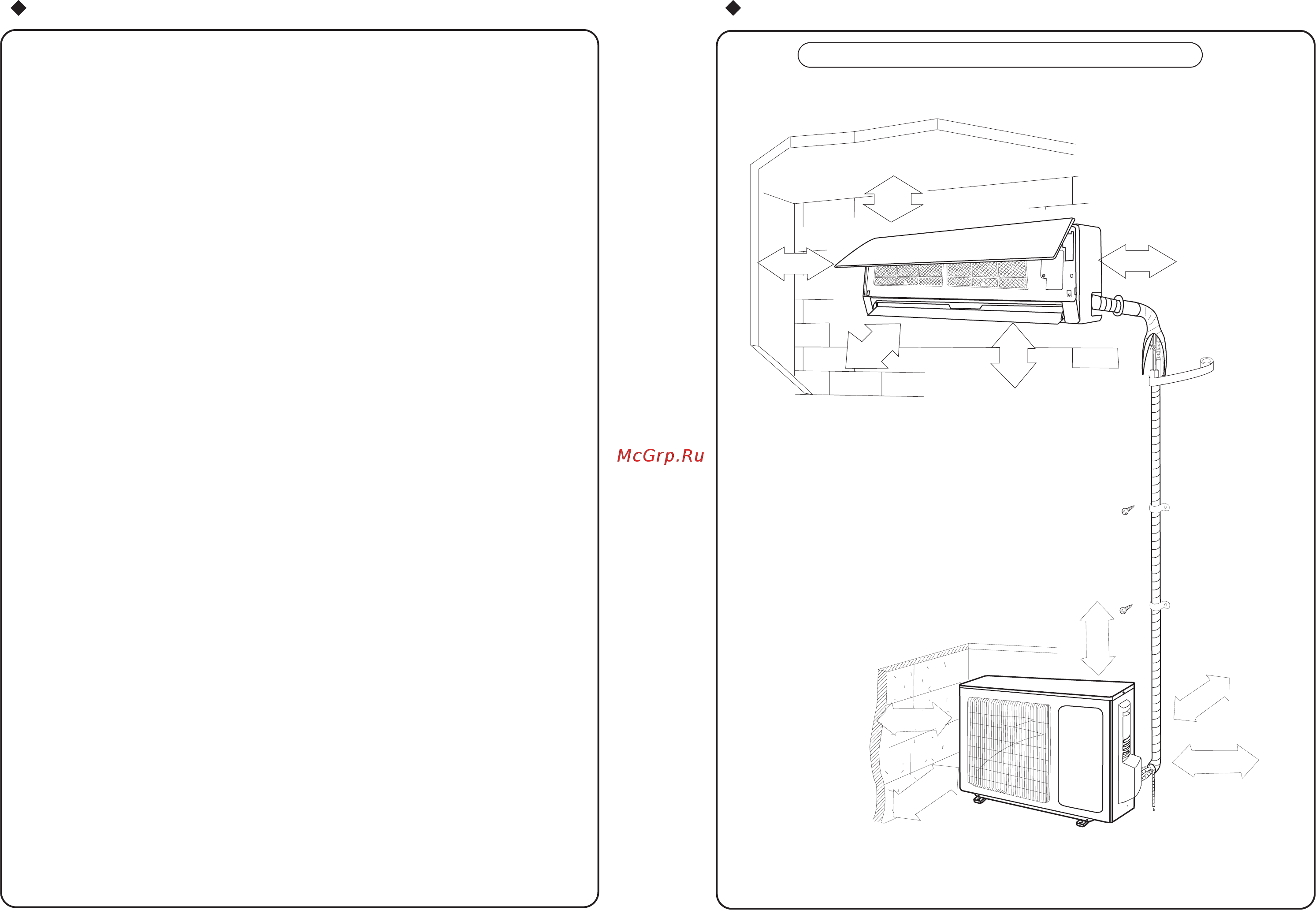

Схема установке с размерами
Расстояние до потолка
Расстояние до стены
Расстояние
до стены
Сторона
воздуховыпускного
отверстия
Расстояние до пола
Более
2.5 м
Более
3 м
Более15 см
Более15 см
Более
15 см
Расстояние до препятствия
Сторона воздуховыпускного отверстия
Расстояние до стены
Сторона
воздухозаборника
Не менее 30 см
Не менее 50 см
Не менее 50 см
ПРИМЕЧАНИЕ:
Размеры места, подходящего для правильной установки,
включают минимально допустимые расстояния
до соседних объектов.
Установка внутреннего блока двойной сплит-системы
приведена на примере одного блока,
второй блок устанавливается аналогично первому.
