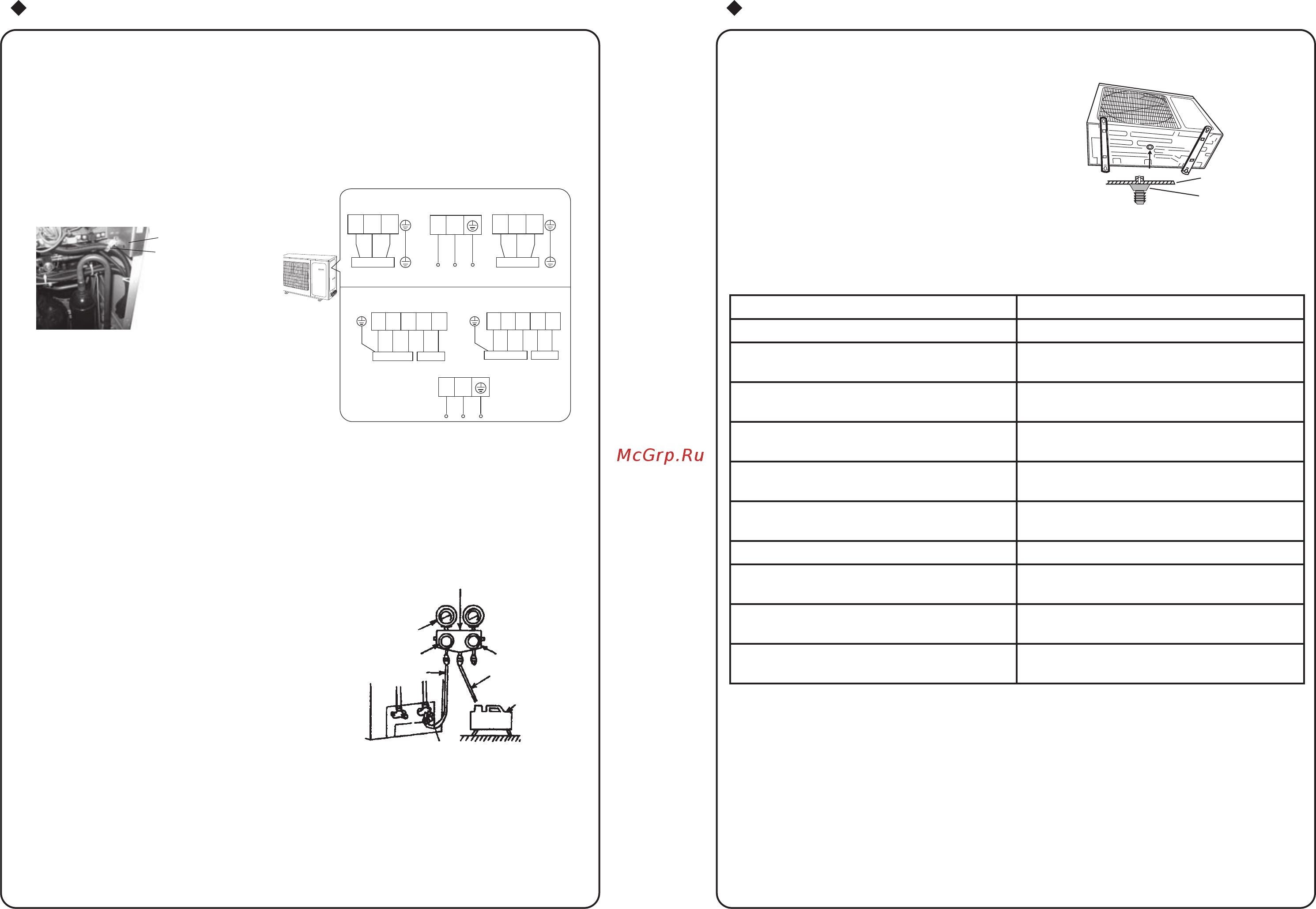

Установка наружного блока Проверка после установки и проведение испытаний
22 23
Слив конденсата на наружном блоке
(для модели с нагревом)
Конденсат и вода от размораживания, образующиеся в
наружном блоке при работе в режиме нагрева, должны
удаляться через дренажную трубу.
Метод установки: подключитe дренажную трубу к
отверстию в раме Ø25, затем подключите дренажный
патрубок, чтобы конденсат и вода от размораживания
могли быть правильно удалены.
Электропроводка:
1. Разберите переднюю панель наружного блока, сняв 4 винта
2. Снимите зажим для проводов. Подключите к выводам соединительный кабель питания,
кабель управления (только для кондиционеров с нагревом), кабель питания.
Проводка должна соответствовать внутреннему блоку.
3. Закрепите зажимами соединительный кабель питания, кабель управления (для кондицио-
неров с нагревом), кабель питания и вставьте их в соответствующие разъемы.
4. Проверьте прочность крепления.
5. Установите переднюю панель
ПРИМЕЧАНИЕ:
• Неправильнаяпроводкаможет
вызватьнеисправностьдеталей.
• Послеустановкикабеля,убедитесь,
чтоестьсвободноепространство
междуместомсоединенияиместомкрепленияпроводов.
• Чтобыкабелинемешалитрубе,используйтезажимдлякабелей
Продувка воздуха и тест на утечки
1. Подключите шланг для заливки к резервуару
к сливному конце клапана низкого давления
(клапаны высокого и низкого давления должны
быть закрыты)
2. Подключите шланг для заливки к вакуумному
насосу.
3. Полностью откройте ручку клапана низкого
давления.
4. Включите вакуумный насос для всасывания.
Сначала слегка ослабьте соединение клапана
низкого давления, если внутрь поступает воздух
(если шум вакуумного насоса изменился, показа-
ние мультиметра равно 0). Затем затяните гайку.
5. Продолжайте всасывать воздух более 15 минут
и убедитесь, что мультиметр показывает -1.0x10
5
Па (-76 см. рт.ст.)
6. Отсоедините шланг заливки от отверстия клапа-
на низкого давления.
7. Затяните крышку клапана низкого давления.
(См. Рис. 10)
Рама
Подключение
дренажной
трубы
Проверка после установки
Пункты для проверки Возможная неисправность
Надежно ли закреплен блок? Блок может упасть, трястись или шуметь.
Выполнили ли Вы тест на утечки?
Это может привести к недостаточной ay
мощности охлаждения (нагрева)
Достаточно ли теплоизоляции?
Это может вызвать конденсацию жидкости
и капание.
Хорошо ли сливается вода?
Это может вызвать конденсацию жидкости
и капание.
Соответствует ли напряжение в сети
номинальному для прибора?
Это может вызвать неправильную работу
или повредить детали.
Правильно и надежно ли проведены
электрокабeли и трубы?
Это может вызвать неправильную работу
или повредить детали.
Правильно ли проведено заземление? Это может вызвать утечки электричества.
Соответствует ли кабель питания?
IЭто может вызвать неправильную работу
или повредить детали.
Нет ли препятствий возле воздухосборника
и воздуховыпускного отверстия?
Это может вызвать недостаточную
мощность охлаждения (нагрева).
Записаны ли длина соединительных труб и
объем охладителя?
Объем охладителя может быть неточным.
Проведение испытаний
1. Перед испытаниями (1) Не включайте питание, пока полностью не закончится установка.
(2) Электропроводка должна быть выполнена правильно и надежно. (3) Отсечные клапа-
ны соединительных труб должны быть открыты. (4) Весь мусор должен быть вычищен из
прибора.
2. Методика испытаний
a. Включите питание, для начала работы, нажмите кнопку “ON/OFF” (Вкл/Выкл) на пульте
дистанционного управления.
b. Чтобы проверить правильность работы прибора, нажмите кнопку MODE (Режим), для
выбора режима охлаждения или нагрева (отсутствует в приборах с функцией только
охлаждения), вентилятора.
Кондиционер с нагревом:
Только охлаждение:
Блок А:
БЛОК А:
Подключение
к внутреннему блоку
Подключение
к внутреннему блоку
N(1)
2 3 4
5
N
Indoor unit
connection
синий
черный
коричн.
синий
черный
коричн.
фиолет.
оранж.
фиолет.
оранж.
синий
черный
коричн.
синий
черный
коричн.
желто-
зеленый
желто-
зеленый
желто-
зеленый
желто-
зеленый
2 3
Блок В:
N
Indoor unit
connection
2 3
L
N
L
N
БЛОК В:
N(1)
2 3 4
5
YEGN
BN
BU
YEGN
BN
BU
