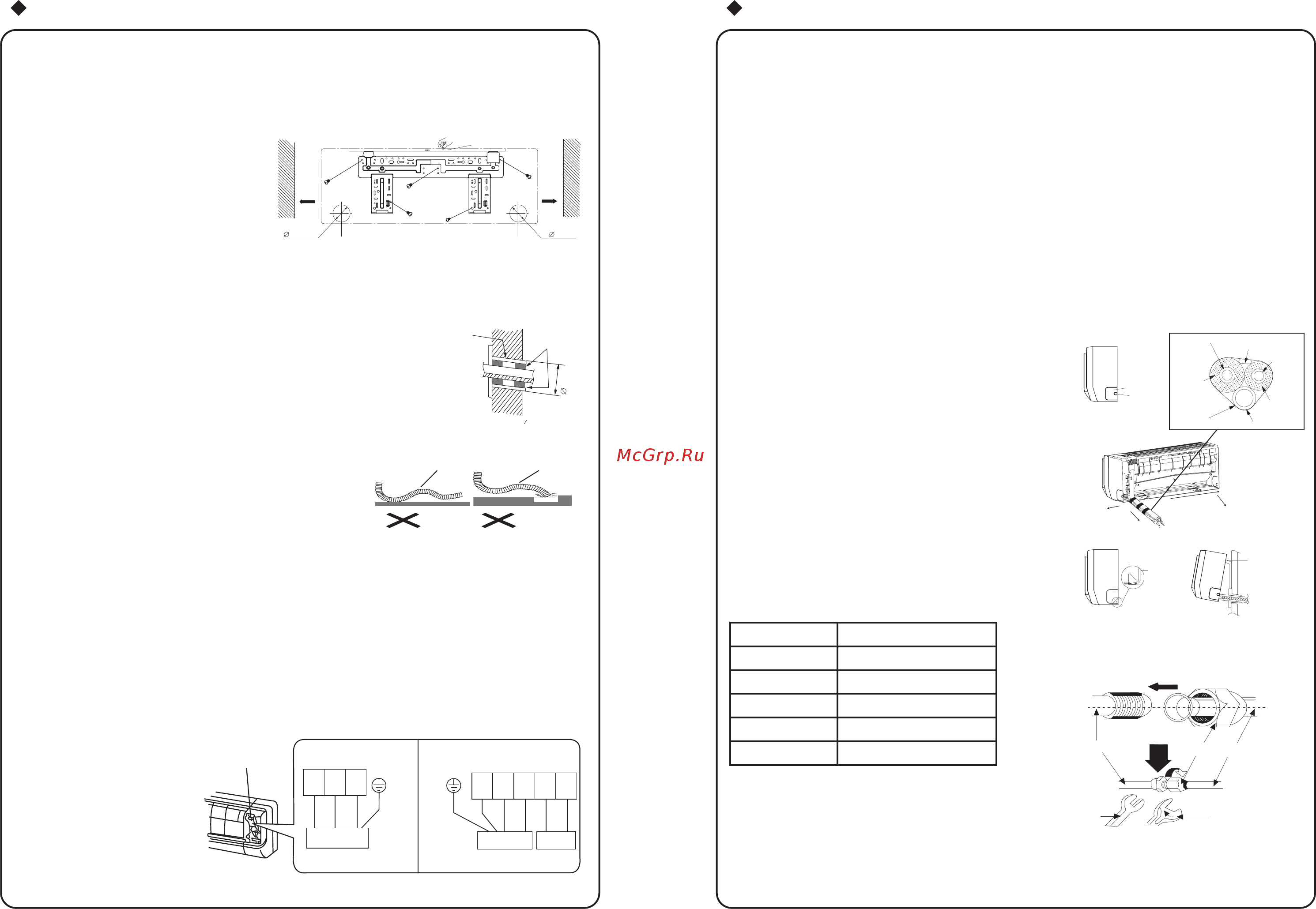

Установка внутреннего блока Установка внутреннего блока
20 21
Установка задней панели
1. Всегда крепите заднюю панель горизонтально. Благодаря поддону во внутреннем блоке,
имеется возможность слива воды в двух направлениях. При установке сливное отверстие
необходимо разместить чуть ниже, если взять сливное отверстие за центр, то внутренний
угол между испарителем и уровнем должна быть 0 градусов или выше. Это необходимо,
чтобы конденсат хорошо сливался.
2. Закрепите заднюю панель винтами.
(В местах, где есть пластиковые
метки)
3. Убедитесь, что задняя панель хорошо
закреплена и выдержит взрослого
человека весом 60 кг, кроме того, вес
дожжен равномерно распределяться
между винтами.
Изготовление отверстия под трубы
1. Просверлите отверстие для трубы (Ø 55) в стене с легким
наклоном к наружной стороне.
2. Вставьте рукав в отверстие, чтобы не повредить трубу при
ее установке.
Установите сливную трубу
1. Чтобы был хороший слив, сливной шланг дожжен рас-
полагаться под уклоном.
2. Нельзя скручивать или сгибать сливной шланг или
опускать его концы в воду.
3. Если сливной шланг внутреннего блока имеет большую
длину, его надо покрыть изоляционными материалами.
Подключение электропроводов внутреннего
и наружного блоков
1. Откройте внешнюю панель.
2. Снимите крышку проводки, Рис. 6.
3. Проведите от задней части внутреннего блока кабель питания и кабель управления (толь-
ко для кондиционера с охлаждением и нагревом) и протяните его для подключения через
отверстие для проводов.
4. Вставьте обратно крышку проводки.
5. Закройте внешнюю панель.
*Схема электрического
подключения может отли-
чаться от представленной,
в зависимости от модели
кондиционера.
В случае обнаружения
отличий, свяжитесь с
техническим специалистом
продавца для получения
консультации.
55mm
Рис.5
Стена
Стена
Микрометр
Лево
Право
(Заднее отверстие для трубы) (Заднее отверстие для трубы)
до
стены
не
менее
15 cм
до
стены
не
менее
15 cм
55mm
Внутренняя
сторона
Наружная
сторона
Пристенная
труба
Прокладка
55mm
Скрученны
йС
огнутый
Опущенный
в воду
Крышка
проводки
Рис. 6
Тип кондиционера -
только с охлаждением
Тип кондиционера с
охлаждением и нагревом
N(1) 2 3
N(1) 2 3 4 5
Соединение с
наружным блоком
синий
синий
черный
коричн.
фиолет.
оранжев.
черный
коричн.
Желто-
зеленый
Желто-
зеленый
Соединение с
наружным блоком
ПРИМЕЧАНИЕ:
При подключении электропровода, если длина провода недостаточна, свяжитесь
с авторизованным сервисным центром, чтобы купить специальный электрокабель
достаточной длины, так как соединения проводов не допускаются.
• Электропровода должны быть правильно подключены. Неправильное подключение
приводит к неисправностям.
• Затяните винты выводов, чтобы не было ослабления.
• После того, как затяните винты, слегка потяните кабель и проверьте, прочно ли тон
закреплен.
• Если заземление подключено неправильно, это может вызвать удар током.
• Крышка должна быть закреплена и хорошо держать электропровод, если она плохо
закреплена, то на клеммы могут попасть пыль и влага и вызвать пожар или удар током.
Установка внутреннего блока
• Труба должна проходить справа, с правой задней стороны, слева, с левой задней
стороны.
1. При проводке труб и проводов с левой или правой стороны внутреннего блока, при не-
обходимости, обрежьте концы рамы (см. Рис.7) Обрежьте конец 1, если проводите только
кабели; Обрежьте концы 1 и 2, если проводите и
трубы, и кабели.
2. Вытяните трубу из корпуса, обмотайте кабель вокруг
трубы и протяните из через отверстие для труб (см.
Рис.8)
3. Подвесьте крепежные отверстия внутреннего блока
на крюки на задней панели и проверьте их прочность
(См. Рис.9)
4. Высота установленного блока от пола должна быть
не менее 2,5 м.
Установка соединительной трубы
1. Выровняйте центр раструба с соответствующим
клапаном.
2. Завинтите гайку рукой и затем затяните
ее гаечным и татированным ключом
с крутящим моментом:
Диаметр гайки Крутящий момент (Нм)
6 15~20
9.52 31~35
12 50~55
16 60~65
19 70~75
ПРИМЕЧАНИЕ:Сначалаподключите
соединительнуютрубуквнутреннемублоку,
затем–кнаружномублоку,обратитевнимание
наизгибтрубы,неповредитетрубу
приустановке,незатягивайтесильно,
иначебудутутечки.
Гаечный
ключ
Татированный
ключ
Трубы с гайками с конусной резьбой
Трубы внутреннего блока
右后
Право
Правая задняя
сторона
Рис. 8
Левая задняя сторона
Лево
Рис. 7
Конец 1
Конец 2
Затем
обмотайте
клейкой лентой
Изоляция
воздушной трубы
Сливная труба
Изоляция
трубы для
жидкости
Воздушная трубаЭлектропровод
внешнего соединения
Труба для
жидкости
Рис. 9
Крепежная
пластина
Крюк крепления
Установочная
панель
