Mitsubishi Heavy Industries RC-EX1A [10/47] Функции и пункты меню пульта дистанционного управления
![Mitsubishi Heavy Industries RC-EX1A [10/47] Функции и пункты меню пульта дистанционного управления](/views2/1332338/page10/bga.png)
—
9
—
①
Переключатель
При однократном нажатии на кнопку агрегат
запускается, при следующем –
останавливается (
★
)
②
Переключатель
При нажатии этой кнопки включается режим
повышенной мощности (
★
)
③
Переключатель
При нажатии этой кнопки включается
энергосберегающий режим (
★
)
④
Индикатор работы
Данный индикатор загорается зеленым
светом (желто-зеленым) во время работы.
При сбоях цвет меняется на красный.
⑤
ЖК-дисплей (с фоновой подсветкой)
При касании ЖК-дисплея загорается
фоновая подсветка.
Подсветка отключается автоматически при
отсутствии операций в течение
определенного периода времени.
Время фоновой подсветки можно изменять (
★
)
Если фоновая подсветка – в режиме ON, то при
касании экрана, когда фоновая подсветка
выключена, она включается (операции с
переключателями
①
,
②
и
③
исключаются).
⑥
Порт USB
Разъем USB (мини-B) обеспечивает
подключение к ПК.
По вопросам методов эксплуатации см.
руководство пользователя, прилагаемое к
программному обеспечению ПК (утилита для
блока дистанционного управления Eco-touch
RC-EX).
★
Подробности см. в руководстве пользователя.
Система с сенсорной панелью, срабатывающая при касании пальцем ЖК-дисплея,
применяется для любых действий, кроме
①
– Run/Stop (пуск/стоп),
②
– High power
(повышенная мощность),
③
– Energy-saving (переключатели энергосбережения).
⑤
ЖК-дисплей (с фоновой подсветкой)

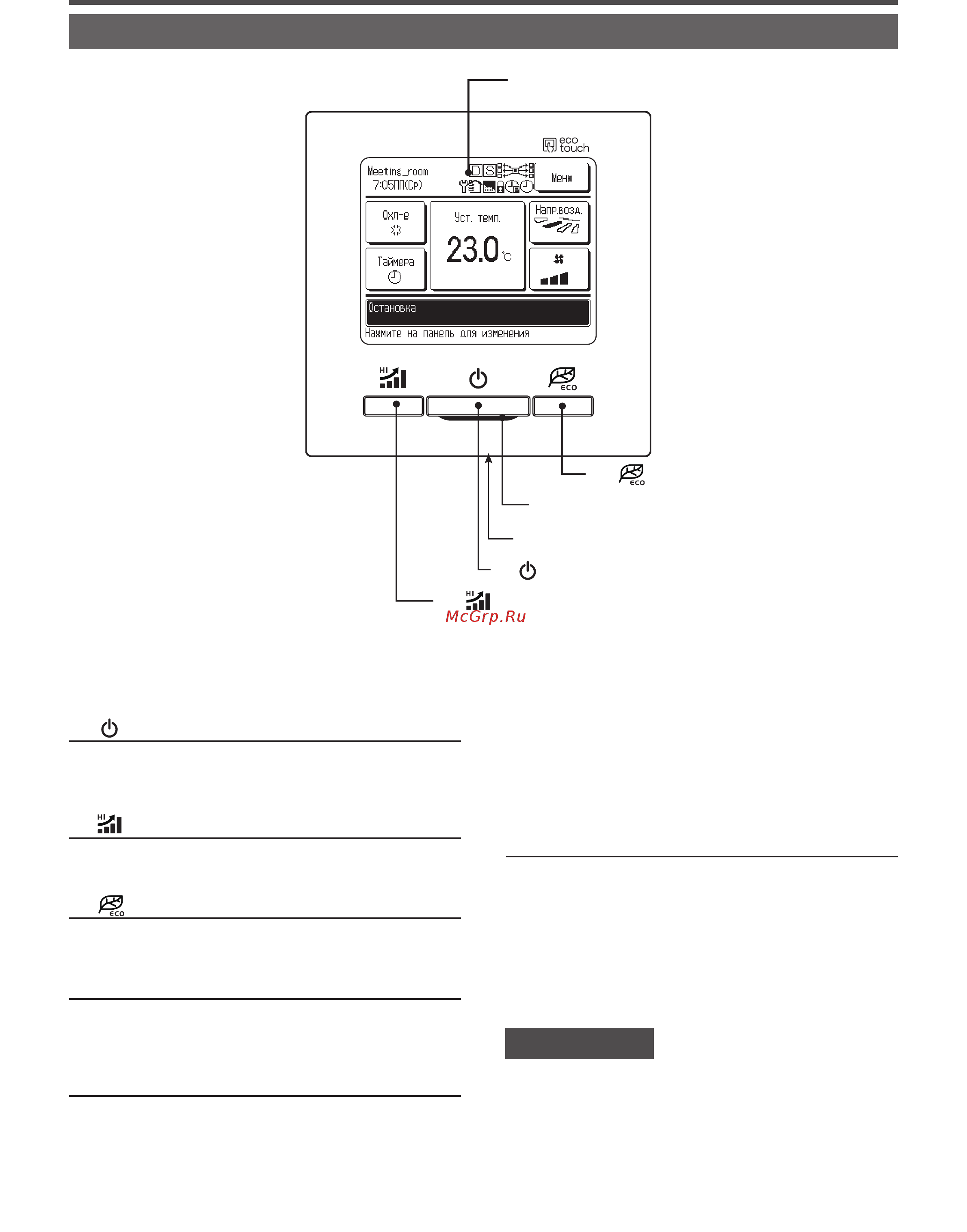

4. Функции и пункты меню пульта дистанционного управления
Наименование и функции секций на ПДУ (рабочая секция)
③
Переключатель
④
Индикатор работы
⑥
Порт USB (мини-B)
①
Переключатель
②
Переключатель
Рекомендация
· При подключении к ПК не подключайте
одновременно другие USB-устройства.
Убедитесь, что агрегат к компьютеру
подключен напрямую, а не, например, через
концентратор и т.д.
