Mitsubishi Heavy Industries RC-EX1A [6/47] Процедура установки

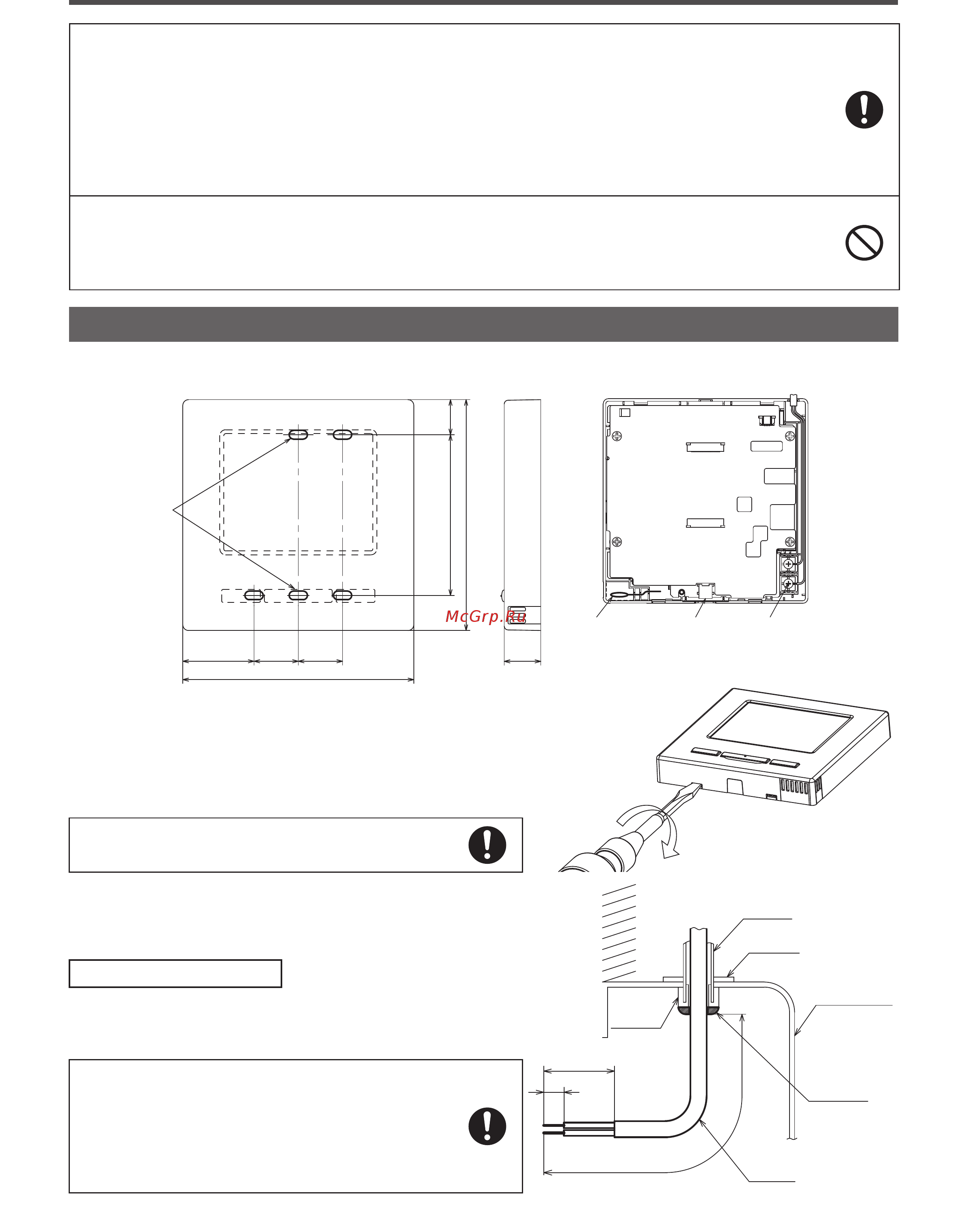

![Mitsubishi Heavy Industries RC-EX1A [6/47] Процедура установки](/views2/1332338/page6/bg6.png)
—
5
—
Рекомендация
Не устанавливайте ПДУ в месте, где температура вокруг поверхности установки ПДУ может
значительно отличаться от фактической комнатной температуры.
Различия между заданным значением температуры и фактической температурой в помещении
могут вызвать установление температуры сильно отличающейся от желаемой.
Корректировка измеренной температуры ПДУ не может сгладить данное температурное
различие, поскольку корректировка температуры агрегатом будет осуществляться
исключительно согласно данным этих измерений.
Рекомендация
Не устанавливайте ПДУ в месте, открытом для прямого солнечного света, или где температура
окружающего воздуха превышает 40 °C или опускается ниже 0 °C.
Это может вызвать выгорание цвета, деформации, сбои в работе или выход из строя.
Процедура установки
Габариты (вид спереди)
Примите меры по защите снятого
верхнего кожуха от влаги или пыли.
Сторона БПУ (вид сзади)
①
Для снятия верхнего кожуха с нижних кожухов ПДУ
· Вставьте отвертку или аналогичный инструмент
в шлиц в нижней части ПДУ и слегка поверните
для демонтажа.
②
Подсоедините провода от клемм X и Y ПДУ к
клеммам X и Y внутреннего агрегата.
Провода ПДУ (X, Y) не имеют полярности.
В случае закладки проводов
(когда проводка
подключается «сзади»)
③
Заранее вмонтируйте распределительную
коробку и проводку блока ПДУ.
Заделайте входное отверстие для
проводки уплотняющим составом.
●
При попадании в отверстие пыли или
насекомых может возникнуть короткое
замыкание, возгорание, или оборудование
выйдет из строя.
8
50
200
Стена
Короб
Стопорная
гайка
Распределительная
коробка
Герметик с
уплотняющим
составом
кабель Д/С
Отверстие для проводки
в нижнем кожухе
Изоляционная
втулка
Датчик
Порт USB
Клеммный блок
37 23 23
Крепежные
отверстия
18.383.5
120
19
120
