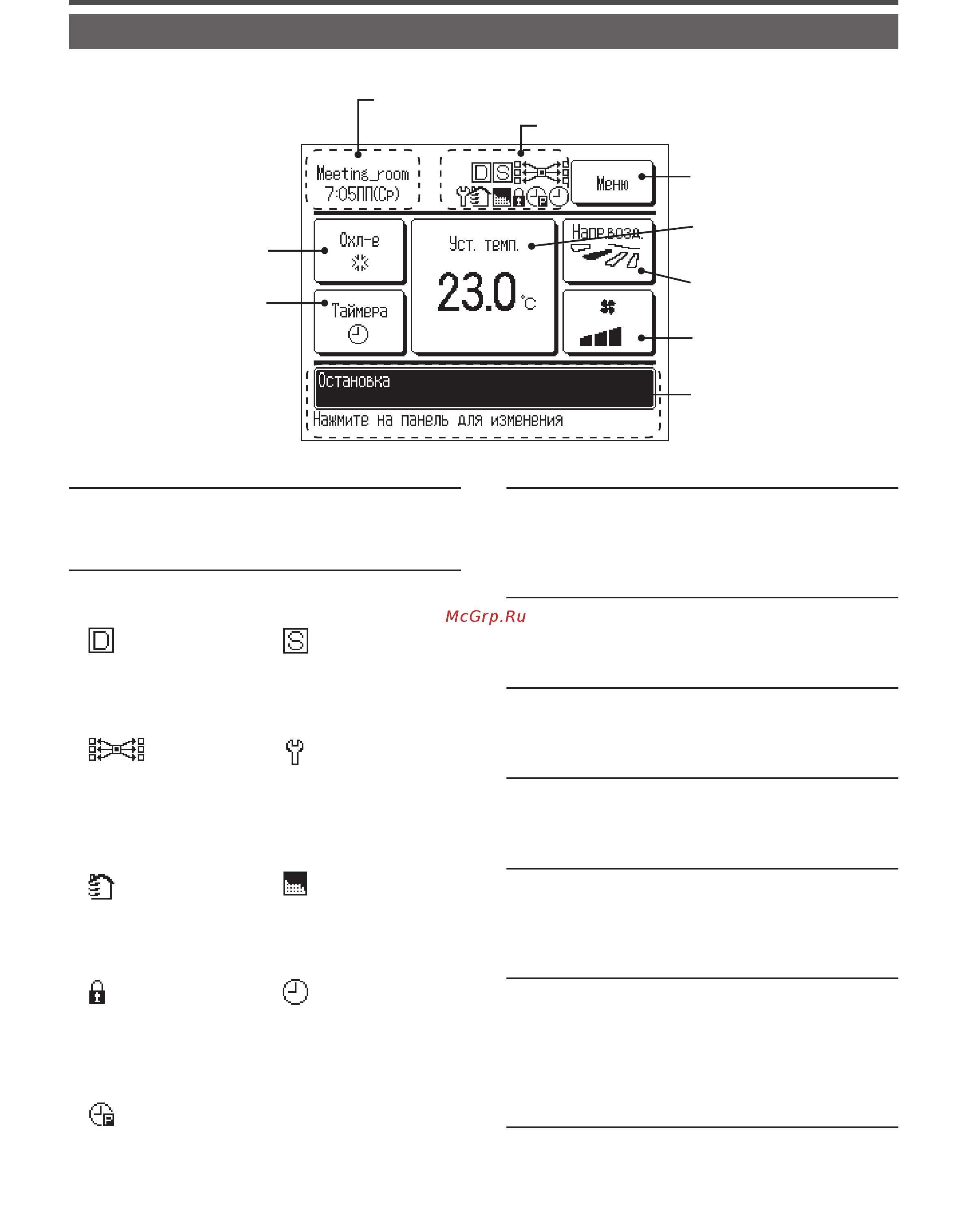

Mitsubishi Heavy Industries RC-EX1A [11/47] Названия и функции секций на блоке пду дисплей
![Mitsubishi Heavy Industries RC-EX1A [11/47] Названия и функции секций на блоке пду дисплей](/views2/1332338/page11/bgb.png)
—
10
—
①
Часы, название ПДУ.
Отображение текущего времени (
★
) и
названия ПДУ (
★
)
②
Пиктограмма.
Каждая пиктограмма отображается, когда
включена одна из следующих настроек.
Когда установлен
таймер сброса
пиковой мощности.
Когда настройка
вводится с
вспомогательного ПДУ.
(
★
)
Когда работает
центральный блок
управления
(дополнительный).
При необходимости
периодического
осмотра. (
★
)
Во время операции
вентилирования
(
★
)
Когда активирован
«символ фильтра»
(
★
)
Когда выполнена
настройка Permission/
Prohibition (разрешение/
запрет).
(
★
)
Когда установлен
недельный таймер
(
★
)
Когда установлен таймер сброса пиковой
мощности (
★
)
③
Кнопка меню.
Нажмите кнопку меню при настройке или
изменении иных настроек, нежели
④
–
⑧
.Когда
отобразятся пункты меню, выберите один и
задайте нужное.
④
Кнопка смены рабочего режима. (
★
)
Отображает текущий выбранный рабочий
режим. Для смены рабочего режима нажмите
эту кнопку.
⑤
Изменение заданной температуры. (
★
)
Отображает текущую заданную температуру.
Нажмите эту кнопку для изменения заданной
температуры.
⑥
Кнопка изменения направления жалюзи. (
★
)
Отображает текущее выбранное направление
заслонки. Нажмите эту кнопку для изменения
направления заслонки.
⑦
Кнопка изменения скорости вращения вентилятора. (
★
)
Отображает текущую выбранную скорость
вращения вентилятора.
Нажмите эту кнопку для изменения скорости
вращения.
⑧
Кнопка таймера. (
★
)
Отображает упрощенное содержание текущего
установленного таймера.
(Когда установлен один или несколько
таймеров, отображается содержание таймера,
который сработает сразу после первого).
Нажмите эту кнопку для установки таймера.
⑨
Дисплей сообщений.
Отображаются состояние работы воздушного
кондиционера и сообщения об операциях ПДУ.
★
Подробности см. в руководстве пользователя.
* Все пиктограммы показаны для наглядности.
①
Часы, название ПДУ.
④
Кнопка смены
рабочего режима.
ОСНОВНОЙ экран:
⑧
Кнопка таймера.
②
Пиктограмма.
③
Кнопка меню.
⑤
Изменение заданной
температуры.
⑥
Кнопка изменения
направления жалюзи.
⑦
Кнопка изменения
скорости вращения
вентилятора.
⑨
Дисплей сообщений.
Названия и функции секций на блоке ПДУ (дисплей)
