ТОРГМАШ М-600 [17/26] Поз наименование кол примечание

М-600-3.00.000 РЭ стр. 17

Поз.

Наименование

Кол.

Примечание

А1

Щит электропитания

КМ1

Пускатель ПМ 12-010-260

QF1

Выключатель автоматический 3-х фазный с эл.

магнитными расцепителями I не менее 6,3А

Заводом не

поставляется

Пульт

SA1

Выключатель ВКИ-216 (10А)

SB2

Выключатель КЕ-021

HL1

Арматура светосигнальная ЭСА-12К 220

Резистор

М1

Двигатель АИР80В2; (2,2кВт; 3000 об/мин 50Гц;380В)

П р и м е ч а н и я

1 В зависимости от исполнения электросхемы машина может быть укомплектована другими

аналогичными комплектующими.

2 При монтаже концы кабеля А3, В3, С3, N1 соединить с клеммами магнитного пускателя 2,

4, 6 и болтом заземления ХЕ2. Концы жгута С2 соединить с клеммой 5 пускателя КМ1, а А2 с

клеммой 13 пускателя КМ1, предварительно убрав перемычку между этими клеммами.

Произвести заземление рамы приводного механизма (зажим ХЕ3) и щита эл. питания

(зажим ХЕ1).

3 Обозначение жил кабеля на схеме соответствует цвету жил в кабеле:

А3 – коричневый, В3 – синий, С3 – черный, N1 – желто – зеленый.

В н и м а н и е ! Эксплуатировать мясорубку без установленного в эл. сети

автоматического выключателя ЗАПРЕЩАЕТСЯ.

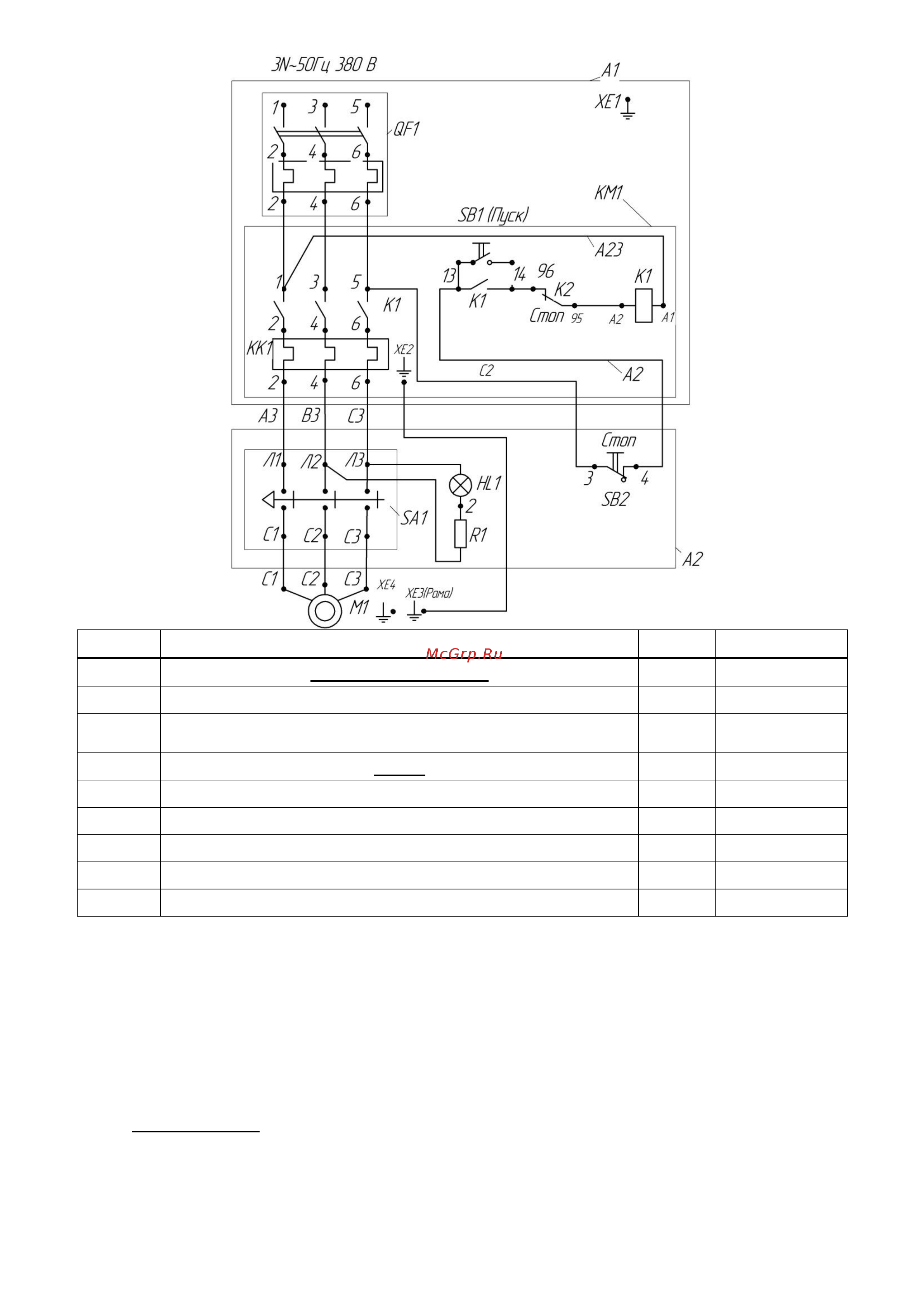

Рисунок 2 – Мясорубка М-600-3

Схема электрическая принципиальная
