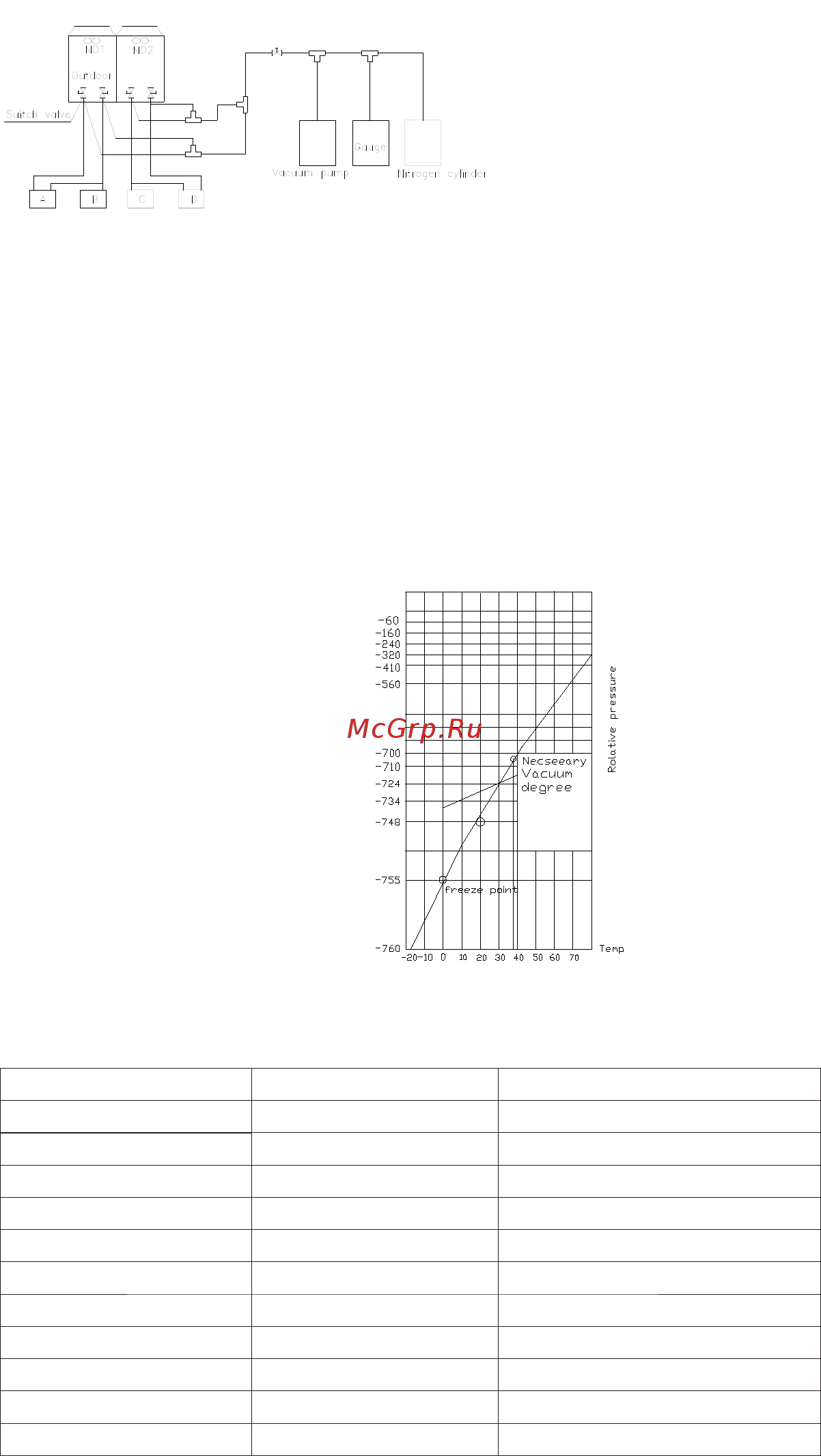

Мультизональные системы Lessar LMV increase Внимание Максимально давление опрессовки не должно превышать 40 0 кг см2 Если трубопровод слишком длинный попробуйте проверять по участкам Внутренняя часть Внутренняя часть вертикальный трубопровод Внутренняя часть вертикальный трубопровод наружная часть Вакуумная осушка Вакуумная осушка используйте вакуумный насос для превращения остатков воды в трубопроводе в пар и его удаления из трубопровода Под обычным атмосферным давлением вода кипит при темпе ратур 100 С Использование вакуумного насоса позволяет создать давление в трубе близкое к вакуу му и температура кипения воды резко снижается до температуры окружающей среды Выбор вакуумного насоса Обычно глубина вакуума должна достигать 755mmHg Рекомендуется использовать насос произ водительностью более 40 л мин Точка кипения С Давление raía ni ni lip Точка вакуума mmHg 40 55 705 30 36 724 26 7 25 735 24 4 23 737 22 2 20 740 20 6 18 742 17 8 15 745 15 0 13 747 11 7 10 750 7 2 8 752 0 5 755 12
