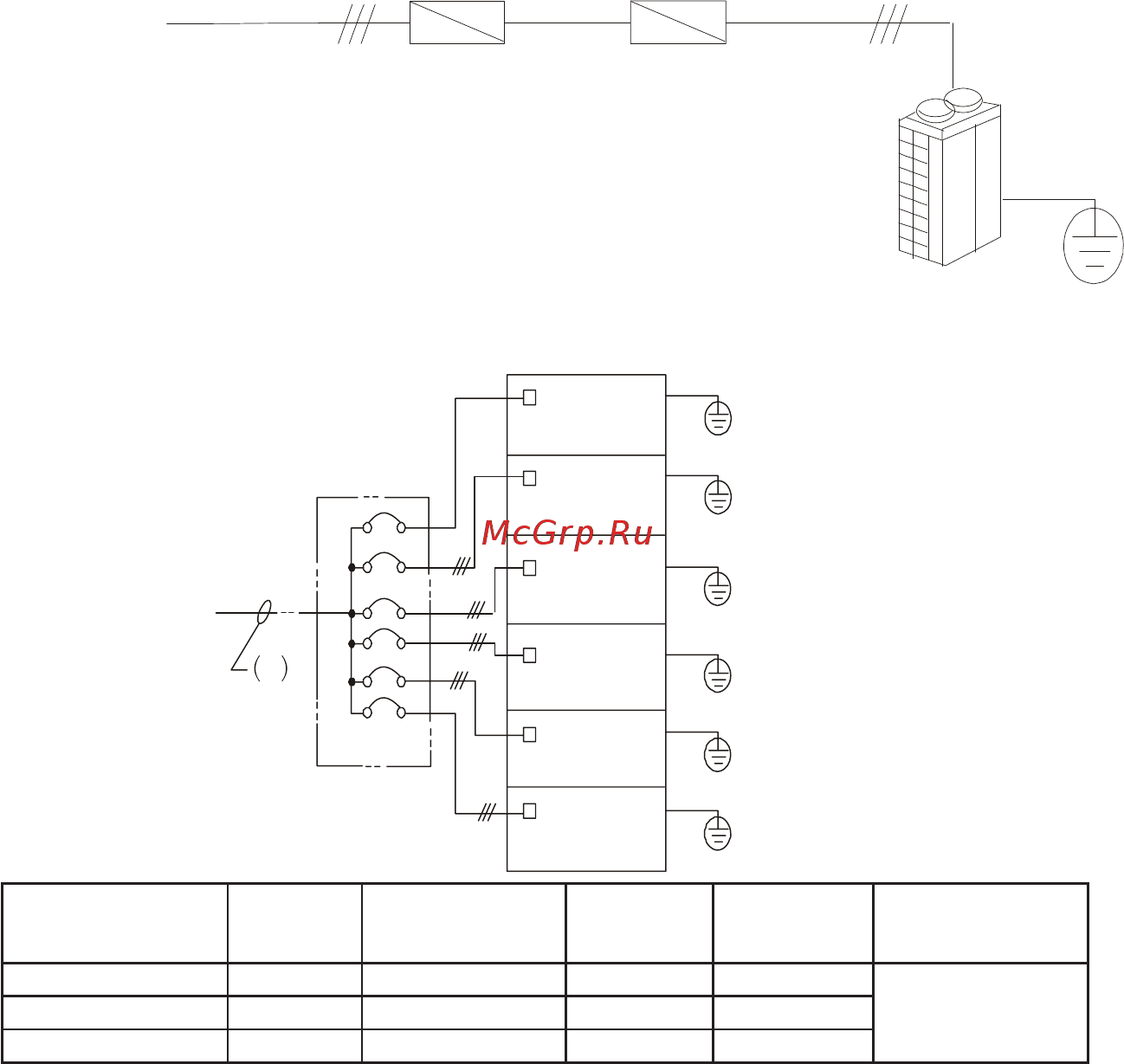

Мультизональные системы Lessar LMV increase Электрические подключения Все подключения должны проводиться квалифицированным персоналом Подключения должны проводиться с соблюдением всех правил безопасности Главный автомат токовой защиты должен быть оборудован устройством контроля утечки тока Характеристики электропитания должны соответствовать требованиям спецификации для данно го оборудования Все провода устройства и материалы использующиеся для подключения оборудования должны соответствовать требованиям и стандартам всех правил безопасности Оборудование должно быть надежно заземлено Модуль контроля фаз наружного блока контролирует правильность чередования фаз при первой подаче питания Для предотвращения повреждения устройства в случае пропадания одной из фаз во время работы оборудования установите дополнительное устройство контроля фаз если у вас есть вопросы по установке фазового контроллера проконсультируйтесь с поставщиком оборудова ния или инженерами технической поддержки Lessar Подключение наружного блока Подключение блоков к источнику питания УЗО Выключатель faci 1редел irre ль ны и щит Наружный блок Наружный блок лг Заземление Заземление Наружный блок Заземление Наружный блок Д Заземление Наружный блок Заземление Наружный блок Модель Питание сечение шпающею кабеля в зависимости от длины L сечение кабеля заземления 16мм автомат токовой защиты LUM HDI00ADA2 22ОВ 50Гц Зх 10мм LUM HD120 140 ADA2 22ОВ 50Гц 3x10мм 50А LU М Н DI 40 AD A4 380В 50Гц 5x2 5мм 16А УЗО 50А 100мА 0 1сек Примечан не Падение напряжение на концах кабеля не должно превышать 2 Если длина кабеля больше указан ной в таблице выбирайте кабечь соответственно специальному стандарту 16
