• Подключение внутренних блоков 18
• Примечание 1 подключите фреонопровод и сигнальную линию системы 2 не прокладывайте сигнальную линию вдаль силовой линии дистанция между силовой линией и сигнальной зависит от силы тока силовой линии если силовая линия рассчитана на ток менее 10а то расстояние должно быть не менее 300мм если на ток до 50а то не менее 500мм 3 проверьте правильность адресации внутренних и наружных блоков 18
• Примечание падение напряжение на концах кабеля не должно превышать 2 если длина кабеля больше указан ной в таблице выбирайте кабель соответственно специальному стандарту 18
• Сигнальная линия между наружными и внутренними блоками 18
• Сигнальная линия между наружными и внутренними блоками прокладывается 3 жильным экраниро ванным кабелем 0 75мм соединение полярное внимательно следите за правильностью подключения 18
• Проверка подключении 19
• Инструкция по установке 20
• Пример правильного подключения системы 21
• Внутренний блок 23
• Маркировка систем 23
• Меры предосторожности при утечке хладагента 23
• Первый пуск 23

Похожие устройства

• Lessar LUM-HD140ADA4 Сертификат
• Lessar LUM-HD140ADA4 Каталог оборудования Lessar
• Lessar LUM-HE615ALA4-C Инструкция по эксплуатации
• Lessar LUM-HE615ALA4-C Сертификат
• Lessar LUM-HE615ALA4-C Каталог оборудования Lessar
• Lessar LUM-HD100ADA4 Инструкция по монтажу
• Lessar LUM-HD100ADA4 Сертификат
• Lessar LUM-HD100ADA4 Каталог оборудования Lessar
• Lessar LUM-HE200ALA4-C Инструкция по эксплуатации
• Lessar LUM-HE200ALA4-C Сертификат
• Lessar LUM-HE200ALA4-C Каталог оборудования Lessar
• KitchenAid 5KCM0812EOB Инструкция по эксплуатации
• Lessar LUM-HE450ALA4-C Инструкция по эксплуатации
• Lessar LUM-HE450ALA4-C Сертификат
• Lessar LUM-HE450ALA4-C Каталог оборудования Lessar
• Lessar LUM-HE335AMA4-A Инструкция по эксплуатации
• Lessar LUM-HE335AMA4-A Сертификат
• Lessar LUM-HE335AMA4-A Каталог оборудования Lessar
• Lessar LUM-HE730ALA4-C Инструкция по эксплуатации
• Lessar LUM-HE730ALA4-C Сертификат

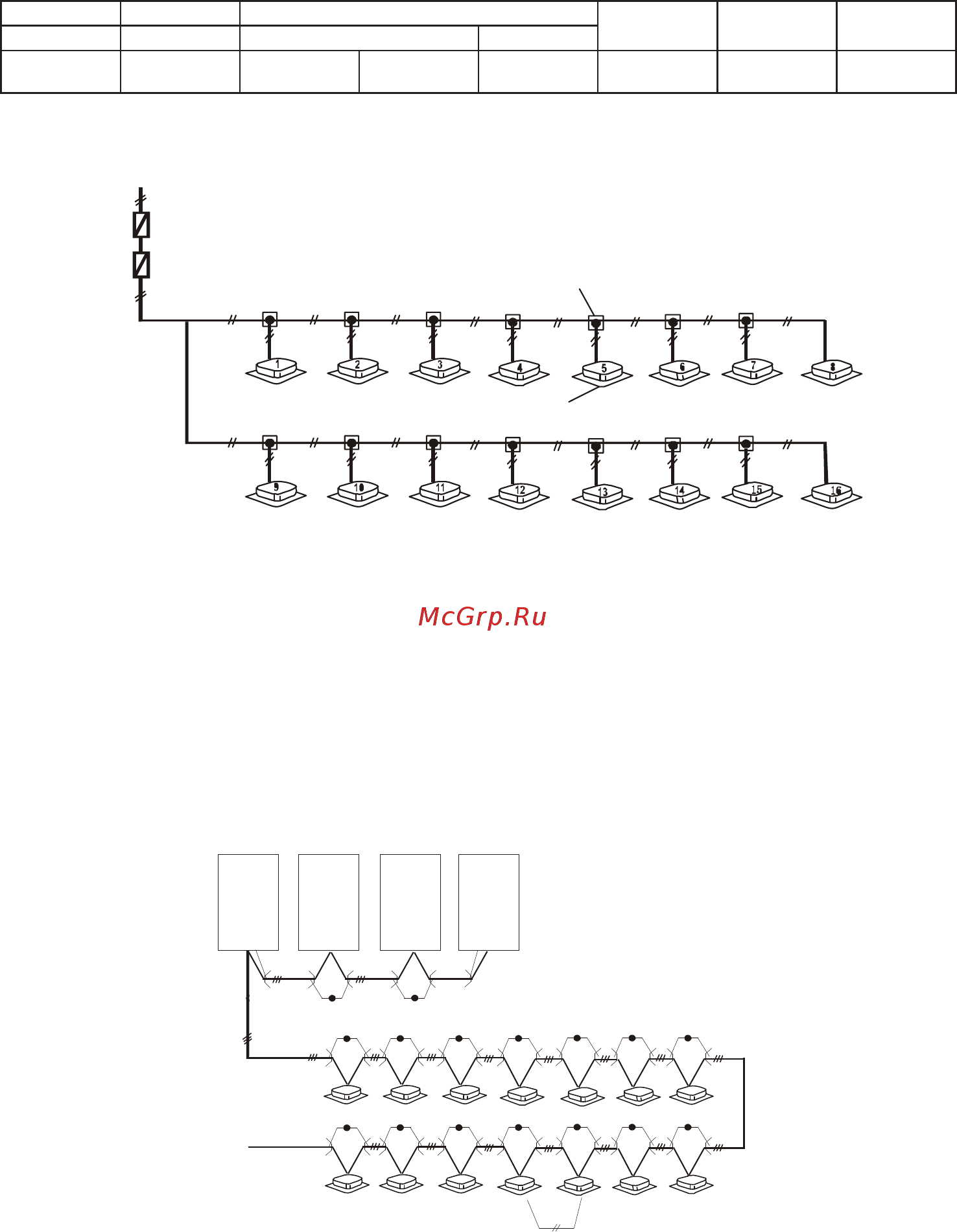

Инструкция по установке Подключение внутренних блоков Модель Питание сечение кабеля мм в зависимости от длины L кабель электроп1ггания все модели 220В 2 5 L 30M 3 5 L 50M а игом ат токовой защигы А Предохранитель УЗО заземление 1 6 30 15 2ОА ЗОмА 0 1 сек Примечание Падение напряжение на концах кабеля не должно превышать 2 Если длина кабеля больше указан ной в таблице выбирайте кабель соответственно специальному стандарту Примечание 1 Подключите фреонопровод и сигнальную линию системы 2 Не прокладывайте сигнальную линию вдаль силовой линии Дистанция между силовой линией и сигнальной зависит от силы тока силовой линии Если силовая линия рассчитана на ток менее 10А то расстояние должно быть не менее 300мм если на ток до 50А то не менее 500мм 3 Проверьте правильность адресации внутренних и наружных блоков Сигнальная линия между наружными и внутренними блоками Сигнальная линия между наружными и внутренними блоками прокладывается 3 жильным экраниро ванным кабелем 0 75мм Соединение полярное внимательно следите за правильностью подключения 17
