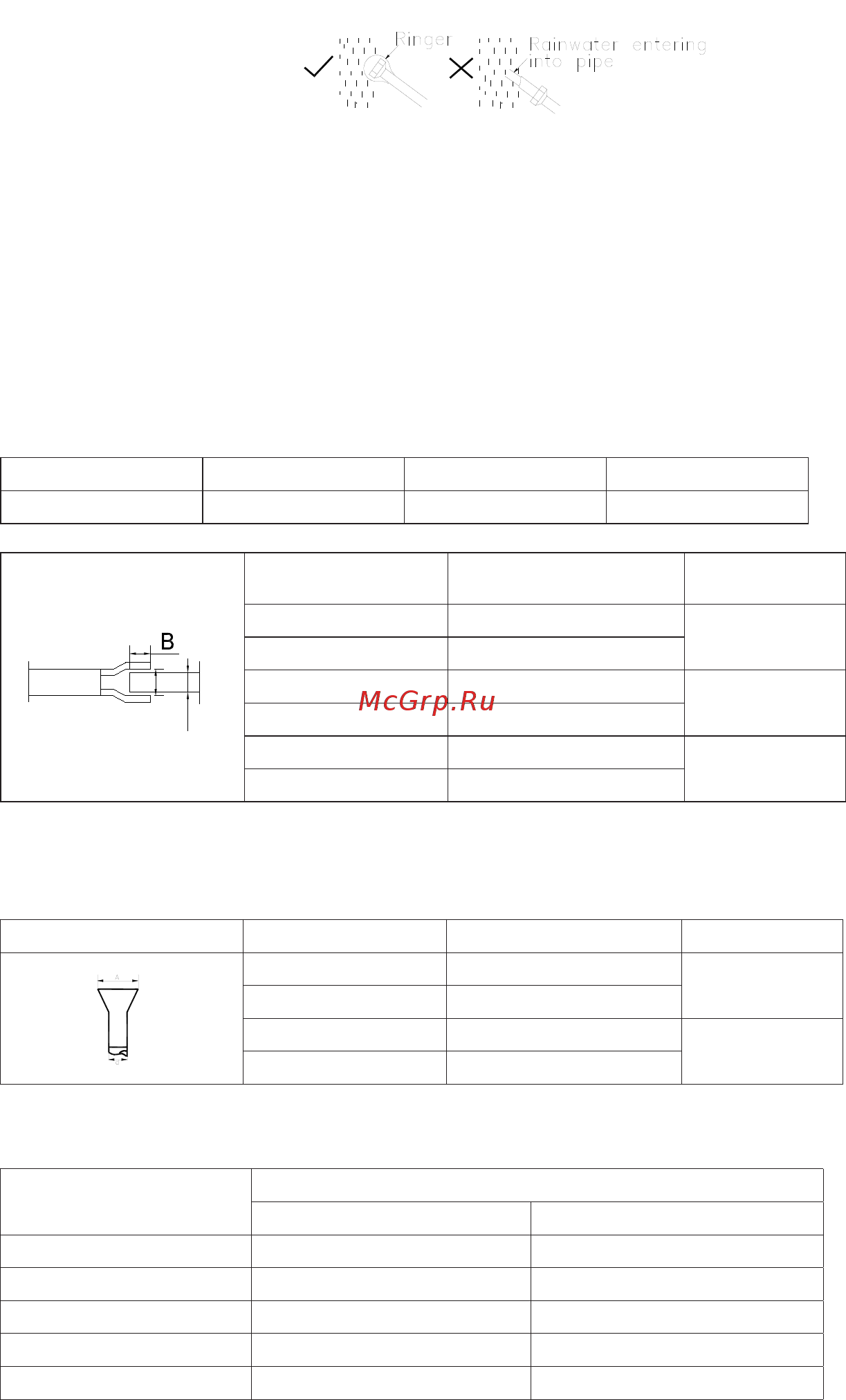

Инструкция по установке 5 Убедитесь что трубы заглушены и во время дождя вода не попадает во внутрь магистрали entering Пайка Убедитесь что спаиваемые трубы находятся горизонтально или направлены вниз но не вверх Будьте внимательны при выборе направления и угла наклона трубопровода при монтаже чтобы обеспечить беспрепятственный возврат масла в компрессор Если необходимо паяйте с азотом под давлением Будьте осторожны при работе с огнем и соблюдайте все меры пожарной безопасности для данно го вида работ Примите меры для предотвращения получения травм окружающими Убедитесь в отсутствии пыли и грязи между соединяемыми поверхностями Проверьте совместимость спаиваемых материалов и надежность их соединения пайкой Расстояния между креплениями трубопровода в зависимости от диаметра Диаметр мм менее 20 25 40 50 Макс расстояние м 1 0 1 5 2 9 Минимальные размеры соединения при пайке Внеш диаметр D Мин Глубина проникновения В мм 5 D 8 6 8 D 12 7 Зазор A D мм 0 050 0 21 __в 1KIX16 8 I6 D 25 10 25 D 35 12 35 D 45 14 0 050 0 27 о 0 050 0 35 Вальцовочное соединение Перед вальцовкой трубка должна быть отожжена Используйте вальцовочные устройства Размеры Рисунок Диамерр дюйм Диаметр мм 7 3 8 9 53 1 2 12 7 А O O5 O 2I 5 8 15 88 3 4 19 05 0 05 0 27 Смажьте маслом вальцуемую поверхность Избегайте трещин и заусениц Используйте следующую таблицу значений момента усилия при вальцовке Момент усилия Диамерр 1 4 06 35 kgfm N crn 144 176 1440 1720 3 8 09 53 133 407 3270 3990 1 2 012 7 504 616 4950 6030 5 8 015 88 630 770 6180 7540 3 4 019 03 990 1210 9270 11860 9
