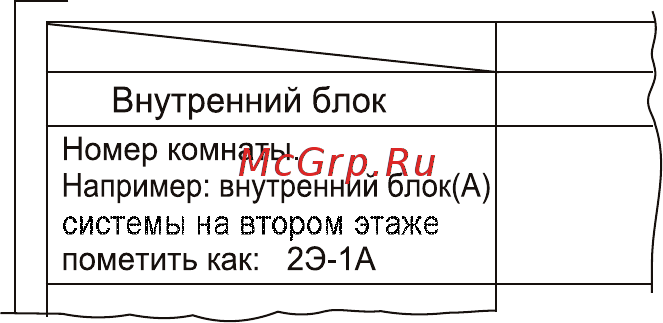

• Маркировка систем 23
• Меры предосторожности при утечке хладагента 23
• Первый пуск 23

Похожие устройства

• Lessar LUM-HD100ADA2 Сертификат
• Lessar LUM-HD100ADA2 Каталог оборудования Lessar
• Merrychef Eikon E5 Инструкция по эксплуатации
• Merrychef Eikon E5 Инструкция по эксплуатации
• Merrychef Eikon E5 Список запасных частей на Merrychef Eikon 3E (англ.)
• Merrychef Eikon E2S Classic Инструкция по эксплуатации
• Merrychef Eikon E2S Classic Инструкция по обслуживанию на Merrychef Eikon E2S (англ.)
• Merrychef Eikon E2S Classic Список запасных частей на Merrychef Eikon 3E (англ.)
• Merrychef Eikon E2S Classic Книга рецептов на Merrychef Eikon E2S (англ.)
• Hitachi RAK-18PEC / RAC-18WEC Инструкция по эксплуатации
• Hitachi RAK-18PEC / RAC-18WEC Каталог кондиционеров Hitachi
• Merrychef Eikon E2S Trend Инструкция по эксплуатации
• Merrychef Eikon E2S Trend Инструкция по обслуживанию на Merrychef Eikon E2S (англ.)
• Merrychef Eikon E2S Trend Список запасных частей на Merrychef Eikon 3E (англ.)
• Merrychef Eikon E2S Trend Книга рецептов на Merrychef Eikon E2S (англ.)
• Gastrorag EGO-02-20W Инструкция по эксплуатации
• Merrychef Eikon E2S HP Trend Инструкция по эксплуатации
• Merrychef Eikon E2S HP Trend Инструкция по обслуживанию на Merrychef Eikon E2S (англ.)
• Merrychef Eikon E2S HP Trend Список запасных частей на Merrychef Eikon 3E (англ.)
• Merrychef Eikon E2S HP Trend Книга рецептов на Merrychef Eikon E2S (англ.)

Мультизональные системы Lessar LMV increase Примечание PQE связь между наружным и внутренними блоками К1К2Е связь между наружными блоками и центральным пультам управления наружными бло ками Е1Е2Е связь между компьютерам и центральными пультами управления внутренних и наруж ных блоков Сигнальная линия выполняется 3 жильным экранированным кабелем В начале и конце линии устанавливается сопротивление 1200м Максимальная длина каждой сигнальной линии не должна превышать 1000м К одному компьютеру может быть подключено до 16 центральных пультов внутренних блоков К одному центральному пульту можно подключать до 64 внутренних блоков и до 32 наружных Меры предосторожности при утечке хладагента Этот кондиционер использует безвредный негорючий хладагент однако предусмотрите чтоб по мещения в которых будет устанавливаться оборудование было достаточно большого объема чтоб в случае утечки хладагента его плотность не достигла критического уровня Критический уровень максимальная плотность хладагента в воздухе при котором пет никакого вреда для людей Критический уровень 0 3 кг смЗ для И22 О 35кг см3 для И407С 0 44кг смЗ для R410А Проверьте критический уровень для помещения при помощи нескольких действий 1 Высчитайте общее количество хладагента в системе А кг 2 Вычислите объем помещения В м3 3 Вычислите плотность хладагента А кгУВ мЗ и сравните полученный результат с приведенны ми выше Если полученный уровень плотности будет выше критической отметки 1 Предусмотрите в данном помещении принудительную вентиляцию 2 Установите блок аварийного включения вентиляции в случае утечки Важно При сборе хладагента нажмите кнопку принудительного охлаждения В процессе сбора не понижайте давление ниже 0 2МПа чтоб не повредить компрессор ПЕРВЫЙ ПУСК Следуйте описанию первого пуска па крышке электронного блока управления Внимание Не менее чем за 12 часов перед первым пуском подайте питание на наружный блок Не запускайте оборудование с закрытыми вентилями фреонопровода Никогда не запускайте компрессоры принудительно Это может повлечь выход оборудования из строя Маркировка систем Для простоты настройки и обслуживания промаркируйте системы и напишите па крышке блока управления какие помещения они обслуживают Внутренний блок Номер комнаты Например внутренний блок А системы на втором этаже пометить как 2Э 1А 22
