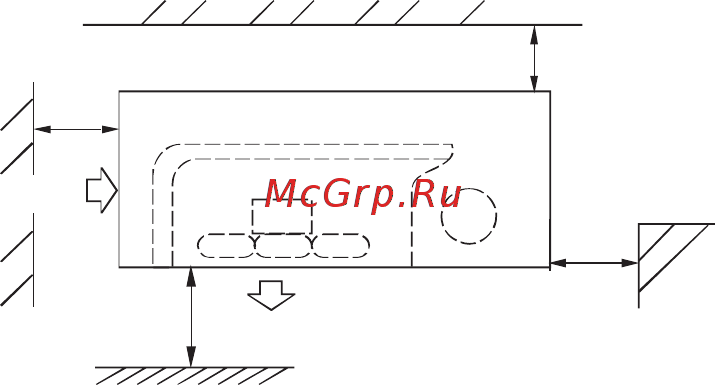

Мультизональные системы Lessar LMV increase УСТАНОВКА НАРУЖНОГО БЛОКА Данная инструкция описывает установку наружного блока Установку внутренних блоков смотрите в инструкциях к этим блокам Проверьте спецификацию для данного наружного блока и сравните данные с источником питания Убедитесь что источник питания обладает характеристиками позволяющими обеспечить нормаль ную бесперебойную работу данного оборудования Инструкцию по подключению источника пита ния смотрите в инструкции к тому источнику питанию которому вы подключаетесь ОСНОВНЫЕ МОМЕНТЫ ПРИ УСТАНОВКЕ Установка Убедитесь что модель вашего оборудования и соответствует описанной в инструкции Выбор места для установки Не устанавливайте оборудование в следующих местах В местах вероятных утечек легко воспламеняющихся газов Рядом с маслами включая машинные масла В местах содержания большого количества солей в воздухе например па побережье моря или океана В местах содержания едких газов в воздухе например сульфидов или в местах выхода их наружу например рядом с промышленными трубами В местах где теплый воздушный поток или шум от наружного бока мешает вашим соседям В местах где вес блока превышает допустимую нагрузку на конструкции Под уклоном В плохо вентилируемых местах Ближе чем в 1 метре от теле и радиоприборов и антенн Рядом с элекгроподстанцией или источником помех высокой частоты Фреонопровод Приобретите подготовьте медные трубы разветвители переходы и т п необходимого диаметра и раз мера Диаметры фреонопровода должны соответствовать спецификации для данного вида оборудования Паяйте трубопровод под азотом Фреонопровод должен быть теплоизолирован Не включайте оборудование до окончания опрессовки и вакуумирования Проверка герметичности системы Фреонопровод проверяется азотом давлением 30кг см2 для И22 и И407С 44кг см2 для К410А Вакуумирование Вакуумируйте при помощи вакуумного насоса Вакуумирование необходимо проводить со стороны газа и жидкости одновременно 2
