l
Чтобы устранить опасность поражения электрическим током, необходимо установить выключатель электрической цепи или предохранитель
(30А с выдержкой времени)
В линию электроснабжения наружного блока необходимо установить главный выключатель с зазором в контактах более 3 мм.
l Не устанавливайте систему в местах, где возможна утечка горючего газа.
Утечка воспламеняющегося газа может привести к возгоранию наружного блока.
l При установке дренажного шланга обеспечьте бесперебойный сток воды.
l Трубопровод должен быть закреплен на опорах, расстояние между которыми не должно превышать 1 м.
<
IA934: В
>
Необходимо
полностью
уплотнять
все зазоры
герметизирующей
мастикой.
Труба отвода конденсата
Устанавливается отдельно. Для
предотвращения конденсации
влаги изолируйте часть трубы,
проходящей через помещение.

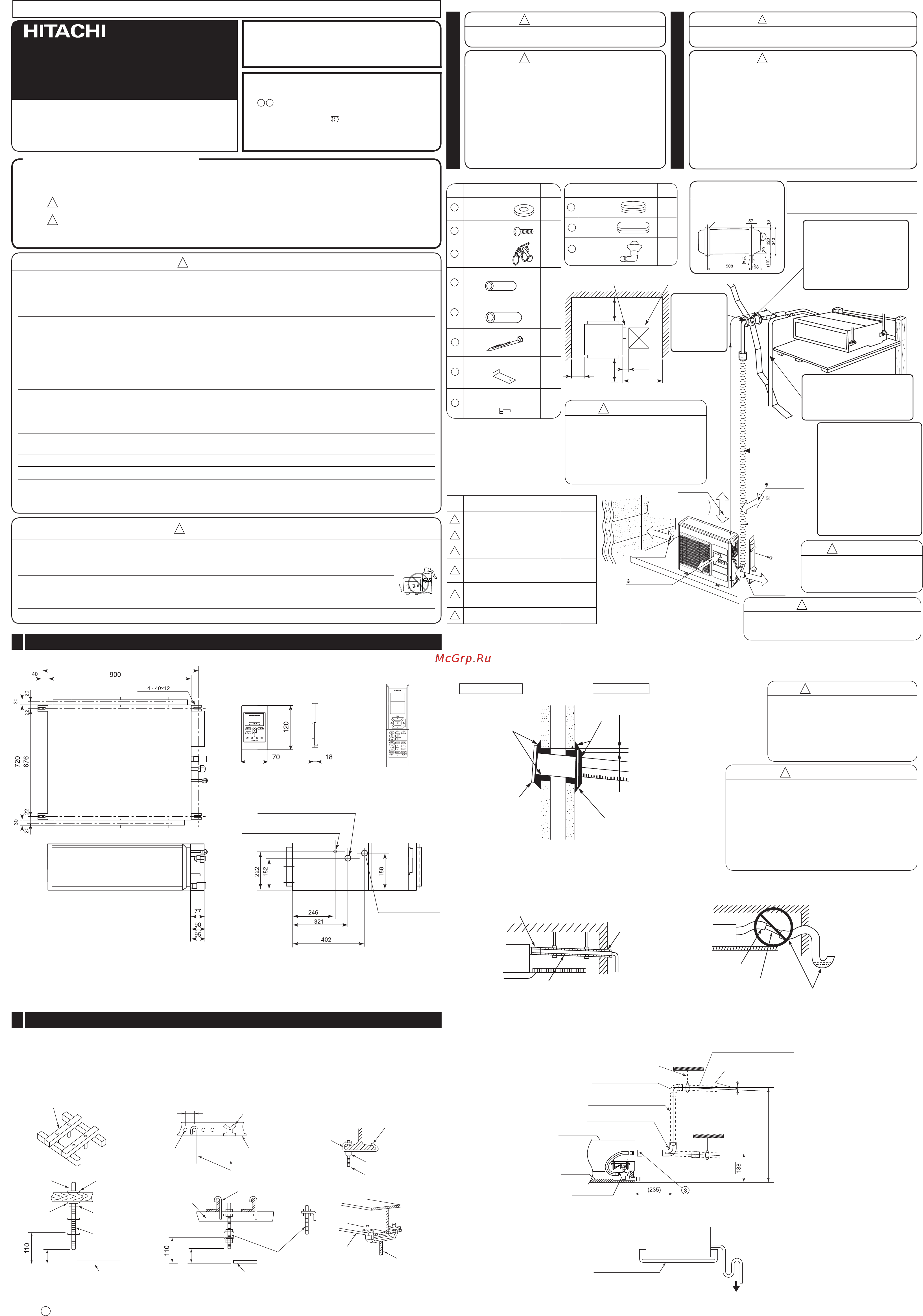

РУКОВОДСТВО ПО МОНТАЖУ КОНДИЦИОНЕРА
ВОЗДУХА КОНДИЦИОНЕР, СПЛИТ-СИСТЕМА
РУКОВОДСТВО ПО МОНТАЖУ
l + – Отвертка l Рулетка l Нож l Пила
l Механизированный перфоратор ø 65 мм
l Ключ-шестигранник ( 4мм)
l Гаечный ключ (14, 17, 19, 22, 24, 27 мм)
l Течеискатель l Труборез
l Пластиковая лента l Плоскогубцы l Развальцовка
l
Перед началом монтажных работ внимательно прочитайте до
конца настоящую инструкцию по правильному монтажу.
l
Организация, продавшая сплит-систему, обязана уведомить
покупателя о характере правильного монтажа.
Инструменты и приспособления,
необходимые для монтажа
ТЕХНИКА БЕЗОПАСНОСТИ
l Прежде чем приступать к эксплуатации системы, внимательно ознакомьтесь с положениями техники безопасности.
l Содержание этого раздела существенно важно для обеспечения безопасности. Особое внимание обратите на
следующие значки.
ВНИМАНИЕ! .............. Неправильная техника монтажа может привести к серьезной травме
или смерти.
ОСТОРОЖНО ............ Неправильный монтаж может привести к серьезным последствиям.
Убедитесь, что после монтажа система будет работать в надлежащих условиях. Расскажите заказчику о правильном способе
эксплуатации системы, как описано в руководстве пользователя.
!
!
Внутренний блок
Наружный блок
RAD-50PPA
RAD-60PPA
RAD-70PPA
RAC-50DPA
RAC-60DPA
RAC-70DPA
ОСТОРОЖНО
!
l Для установки обратитесь к квалифицированному механику или по месту приобретения системы. При самостоятельной установке
системы возможны протечки воды, короткое замыкание или возгорание.
l В ходе монтажа соблюдайте инструкции, приведенные в руководстве по монтажу. Неправильно выполненный монтаж системы может
привести к утечке воды, поражению электротоком и возгоранию.
l Необходимо, чтобы блоки системы были закреплены в местах, способных надежно выдержать их вес. В противном случае блоки системы
могут упасть, что приведет к возникновению опасной ситуации.
l Во время электромонтажных работ соблюдайте правила монтажа электропроводки, а также правила, приведенные в руководстве по
монтажу. Кабели питания должны иметь сертификаты от сертифицирующих органов вашей страны.
l Для соединения внутреннего и наружного блоков необходимо использовать только кабель, указанный в спецификации. После подключения
электроконтактов к зажимам необходимо проверить плотность контактов. Неправильное подключение и неплотные контакты могут
привести к перегреву и возгоранию.
l Используйте компоненты монтажа, указанные в спецификации. В противном случае возможны падение блоков системы, утечка воды,
поражение электротоком или возгорание.
l Обязательно используйте специальный комплект труб для хладагента R410A. В противном случае возможны разрывы медного
трубопровода или другие неисправности.
l При монтаже или демонтаже кондиционера воздуха необходимо убедиться в отсутствии воздуха или влаги в контуре трубопровода,
поскольку высокое давление в трубопроводе может привести к его разрыву.
l Полностью провентилируйте модуль. При контакте хладагента с огнем может образовываться ядовитый газ.
l По окончании монтажных работ обязательно проверьте систему на отсутствие утечек хладагента.
l Несанкционированное изменение конструкции кондиционера воздуха может быть опасно. При возникновении поломки обратитесь к
квалифицированному механику кондиционеров воздуха или электрику. Неправильно выполненный ремонт системы может привести
к утечке воды, поражению электротоком или возгоранию.
ТОЛЬКО ДЛЯ СПЕЦИАЛИСТОВ ПО ОБСЛУЖИВАНИЮ КОНДИЦИОНЕРОВ
ВЫБОР МЕСТА МОНТАЖА (Перед монтажом примите во внимание следующие положения и получите разрешение от заказчика).
ВНИМАНИЕ!
l Блок должен быть установлен в устойчивом месте, свободном от
вибрации и надежно выдерживающем его вес.
ВНИМАНИЕ!
l Наружный блок должен быть установлен в устойчивом месте, выдерживающем его
большой вес. В противном случае шум и вибрация усилятся.
ОСТОРОЖНО
l
Рядом с воздуховыпускными отверстиями недопустимо наличие
источников тепла или предметов, препятствующих выходу воздуха.
l Длины свободного пространства от верха, правой и левой стороны
блока указаны на рисунке ниже.
l Расположение наружного блока должно обеспечивать свободное
пространство для стока воды и подсоединения трубопроводов.
l Чтобы избежать помех от шума, установите блок и пульт
дистанционного управления на расстоянии не менее 1 м
от радиоприемников, телевизоров и люминесцентных ламп
инверторного типа.
l Чтобы избежать ошибок при передаче сигнала от пульта
дистанционного управления, разместите его вдалеке от
высокочастотных аппаратов и мощных беспроводных систем.
l
Высота монтажа внутреннего блока в местах, не предназначенных для
общественного использования, должна составлять 2,3 м или более.
ОСТОРОЖНО
l Защищайте блок от прямых солнечных лучей или дождя. Необходимо обеспечить
беспрепятственную вентиляцию.
l Выходной поток воздуха из блока нельзя прямо направлять на растения или
животных.
l Длины свободного пространства от верхней, левой, правой и передней
сторон блока указаны на рисунке ниже. Не менее трех сторон должны быть
на открытом воздухе.
l При монтаже обеспечьте такое положение блока, чтобы шум и поток горячего
воздуха от модуля не беспокоил людей, живущих по соседству.
l Не устанавливайте систему в местах, где в атмосфере присутствуют горючий
газ, пар, масляная взвесь и дым.
l
Расположение наружного блока должно обеспечивать свободный сток воды.
l Во избежание шумовых помех наружный блок и его соединительный шнур должны
находиться на расстоянии не менее 1 м от антенны или кабеля телесигнала, радио
или телефона.
ВНУТРЕННИЙ БЛОК
НАРУЖНЫЙ БЛОК
!
!
!
!
Принадлежности внутреннего блока:
Другие дополнительные
детали для индикаторной
панели и беспроводного пульта
дистанционного управления
SPX-RCKA
Индикаторная панель
Монтажная пластина панели
Крышка панели
Пульт дистанционного
управления (беспроводной)
Держатель пульта
дистанционного управления
Винт 3,1 x 16
Наименование
Количество
№
1
2
3
4
5
6
1
1
1
1
1
2
l Установите внутренний блок так, чтобы
вокруг него было достаточно свободного
прос транства для эксплуатации
и обслуживания.
l
Если потолочную панель нельзя
открыть для проведения обслуживания,
подготовьте под внутренним блоком
дверцу для обслуживания для снятия
внутреннего блока.
Размеры монтажного
кронштейна наружного блока
3
Вкладыш
Наименование компонентов наружного блока
Кол-во
№ Наименование
Труба отвода
конденсата
Клеммный отсек
Дверца для обслуживания (мин. 450)
Задняя сторона
Передняя
сторона
Мин.
1000
Мин.
1000
(130)
Мин. 600
Вид сверху
Мин. 600
1
91
2
3
4
5
6
7
8
10
Вкладыш
1
11
Рисунок, на котором показан
монтаж внутреннего и
наружного блоков.
ОСТОРОЖНО
!
ОСТОРОЖНО
Внутренний блок необходимо
устанавливать ровно. У блоков,
установленных неровно, возможны
протечки воды.
!
Трубопровод в помещении
должен быть изолирован
термоизоляционной трубкой,
входящей в комплектацию.
(Если изоляция недостаточно
эффективна, приобретите
другую в свободной продаже).
ОСТОРОЖНО
l Воздуховыпускная и воздухозаборная решетки
должны быть закрыты изоляционным материалом для
предотвращения протечек.
!
l Перепад высот между
внутренним и наружным
блоками не должен
превышать 20 м.
l Соединительная трубка,
независимо от длины, должна
быть полностью изолирована
термоизолирующей трубкой
и обтянута виниловой
лентой. (Без виниловой ленты
материал изоляции будет
портиться.)
l После установки внутреннего блока в потолочном пространстве необходимо выполнить монтаж трубопровода хладагента,
трубы отвода конденсата и кабеля F. Установите трубопровод хладагента, трубу отвода конденсата и кабель в положение
для монтажа.
l Отделку отверстия в потолке подробно обсудите со строителем.
l Если работы с потолком уже завершены, подключение кабелей наружного и внутреннего блоков, монтаж трубопровода
хладагента и трубы отвода конденсата необходимо выполнить до подгонки внутреннего блока.
Отверстие в потолке и подвесные болты
1
Перфорация стены и установка защитной трубки
l Просверлите в стене отверстие диаметром 65 мм с легким уклоном в сторону наружной стороны. Перфорация должна производится под
небольшим углом.
l Отрежьте кусок защитной трубки, соответствующий толщине стены.
l Полностью заполните герметизирующей мастикой зазоры в защитной трубке, чтобы избежать попадания дождевой воды в помещение.
Убедитесь, что электропроводка
не контактирует с металлическими
элементами конструкции стены.
Электропроводка в полостях стены
должны быть закрыта защитной трубкой,
чтобы избежать повреждения грызунами.
Подготовка к установке внутреннего блока
2
Закрепление подвесных болтов
l Обязательно укрепите структуру потолка (кронштейн: потолочные соединения и подвеска) для обеспечения ровной поверхности
потолка и предотвращения вибрации.
l Подвесные болты приобретаются по месту установки.
l На рисунке ниже показаны длины подвесных болтов.
l При использовании деревянного кронштейна l При использовании стального кронштейна
Используйте защитную трубку (имеется в открытой
продаже) для защиты от следующих угроз:
-Соприкосновение соединительных кабелей и
металлической арматуры внутри стены.
-Возможность перекусывания кабелей грызунами и
опасность поражения электрическим током или пожара
в результате этого.
-Неполная герметизация и попадание воды в систему в
результате высокой влажности.
l Если трубу отвода конденсата невозможно проложить ровно из-за препятствий, ее также можно установить снаружи главного блока,
как показано на рисунке ниже.
l Максимальная высота подъема трубы отвода конденсата не должна превышать 500 мм.
l Если относительная влажность заборного или наружного воздуха превышает 80 %, установите под внутренним блоком
дополнительный поддон для конденсата (приобретается отдельно), как показано на рисунке ниже:
Установка трубы отвода конденсата
l Приготовьте трубу из ПВХ с наружным диаметром 32 мм.
l Обязательно установите изоляцию (толщина 10 мм или более) на трубу отвода конденсата у внутреннего блока.
l Обязательно проложите трубу отвода конденсата под уклоном для беспрепятственного стока воды. Закрепите ее (например, кронштейном)
для предотвращения подъемов и скапливания воды.
!
ВНИМАНИЕ!
!
ОСТОРОЖНО
№
Наименование
компонента
Шайба (M10)
Винт (4мм)
Хомут шланга
Изоляция (22IDx130)
Изоляция (43IDx130)
Жгут
Держатель фильтра
Винт для держателя
фильтра
8
16
1
1
1
10
2
2
Кол-во
(блок: мм)
монтажный
кронштейн
Максимальная длина трубопровода: 30м
Минимальная длина трубопровода: 5м
более 200мм
более 100мм
обеспечьте
максимальную
ширину зазора
более 50мм при
установке на
потолке балкона
более 100мм
более 500мм
более 200мм
С уклоном 1/25~1/100
Уплотнение
Скапливание воды
Задержка воды
Нет изоляции
Изоляция (толщина 10 мм
или более)
Подвесной кронштейн
Труба отвода конденсата (Труба ПВХ, VP25)
1/25–1/100 Нижний уклон
(приобретается по месту установки)
(приобретается по месту установки)
(приобретается по месту установки)
(Приобретается по месту установки)
(приобретается по месту установки)
Коленчатая труба 90° (VP25)
Подъем трубы для дренажа (труба ПВХ, VP25)
Коленчатая труба 90° (VP25)
Внутренний блок
Поддон конденсата
Насос для отвода конденсата
Хомут шланга
В атмосферу
Дополнительный поддон конденсата
(приобретается по месту установки)
(Макс.) 374 - 500 (длина подъема трубы
отвода конденсата)
прямоугольный деревянный
брусок 60~90мм
Вставка 980~1470N
150~160мм
(100~150кгс)
Укрепляющая
пластина
Бетон
Изгиб арматуры,
предотвращающий
скольжение
Арматура
типа C
Длинная гайка
Подвесной болт
(M10)
Подвесной болт (M10)
Подвесной
болт (M10)
Подвесной
болт (M10)
Подвесной
болт (M10)
Болт подвески
Угол
Угол
Гайка
Гайка
Около 75
Около 75
Угол
Потолок
Потолок
Двутавровая балка
Внутренний блок
Наружный блок
СТЕНА
Защитная трубка
2~5мм
Беспроводной пульт
дистанционного
управления
(дополнительно)
Проводной пульт
дистанционного
управления
(дополнительно)
Соединение трубопровода хладагента
Соединение жидкостной трубы
трубопровода хладагента
Соединение трубы
отвода конденсата
(Газовая труба)
(Труба отвода конденсата)
(Жидкостная труба)
!
ВНИМАНИЕ!
980 (для подвесного болта)
(для подвесного болта)
Блок: мм
(для подвесного болта)
Заполните герметизирующей
мастикой
Заполните
герметизирующей
мастикой
Зазоры в защитной трубке
(Блок: мм)

Содержание

Похожие устройства

Скачать
