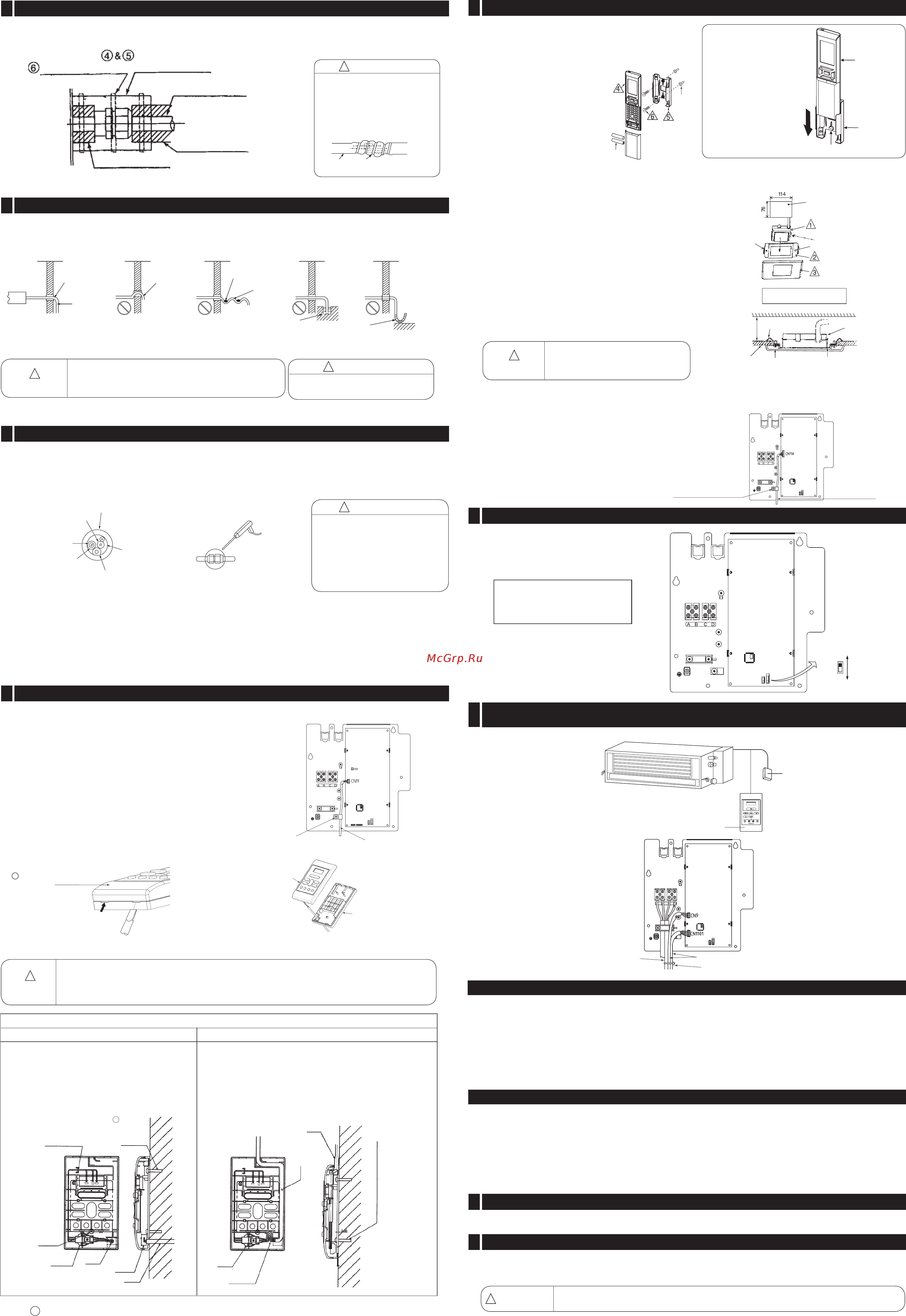

02
Соединение труб
5
После подключения трубы хладагента уплотните трубопровод хладагента изоляционным материалом, входящим
в поставку.
Проверка установки дренажного шланга
6
Порядок проверки после монтажа
7
n Пульт дистанционного управления можно установить в
держателе, который крепится на стену или кронштейн.
n
Для использования пульта управления с держателя сначала
необходимо убедиться, что система принимает сигнал пульта
управления с того места, где предполагается установить
держатель. При приеме сигнала
с пульта дистанционного
управления должен прозвучать
звуковой сигнал. Сигнал
управления при передаче
может быть ослаблен
люминисцентными лампами.
Поэтому для определения места
установки держателя пульта
дистанционного управления
включите свет, даже если
достаточно светло.
Установка беспроводного пульта дистанционного управления (по желанию)
9
Настройка внешнего переключателя статического давления
10
‚O‚O‚T‚P‚Q‚S‚`
Защита провода питания
12
Пробный запуск
13
<
IA934: В
>
ОСТОРОЖНО
l
Не следует прикладывать
большое усилие при закреплении
изоляции резиновой лентой.
Чрезмерное усилие может
повредить термоизоляцию, что
приведет к конденсации воды.
!
Намотайте алюминиевую ленту на трубу ПВХ между клеммным отсеком и внутренним блоком (кордный браслет).
n
При подключении проводов через проем в стене;
1. Закрепите нижнюю часть корпуса на стене при помощи
прилагаемого винта.
2. Прикрепите верхнюю часть корпуса к закрепленной
нижней части.
(Подробности установки см. на рисунке ниже)
Четырёхжильные провода
питания пропускаются и
крепятся с помощью зажима
Место
винта для
крепления
на стене
Разъем проводов
питания
Проводка
Проводка
Разъем проводов
питания
Электромонтаж при врезке в стену (дополнительно)
Винты для крепления на стене (2 шт.)
Электромонтаж проводки сверху (альтернативный)
Проводка
Проводка
Провода питания
(четырёхжильные)
Разъем
проводов питания
Иллюстрации к электромонтажу
n
Провода подключаются изнутри верхней части верхнего корпуса
1. Отломите кусачками перфорированную заглушку в верхней половине нижней
части корпуса. Зачистите отверстие резаком.
2.
Закрепите нижнюю часть корпуса на стене при помощи прилагаемого винта.
3. Подключите провода к зажиму проводов электропитания.
4.
Пропустите провода сквозь полученное отверстие в верхней части корпуса.
5. Прикрепите верхнюю часть корпуса к закрепленной нижней части
(Подробности установки см. на рисунке ниже)
Винты для
крепления
на стене
(2 шт.)
8
Подключение дополнительных деталей
(Адаптер удаленного доступа и управления, проводной пульт дистанционного управления)
11
[Номера по каталогу дополнительных деталей см. в каталоге]
Для подключения к сети H-Link необходимо отдельно приобрести адаптер удаленного доступа и управления.
l Для электромонтажа необходимо открыть крышку клеммного отсека.
l Подключите соединение адаптера удаленного доступа и управления к электрозажиму CN1101.
l Установите крышку клеммного отсека на место.
l Обратитесь к руководству пользователя адаптера удаленного доступа и управления для получения дополнительной информации.
l При подключении дополнительных деталей необходимо соблюдать осторожность, чтобы не повредить кабели питания.
[Номера по каталогу дополнительных деталей см. в каталоге]
Подключение клеммного отсека:
l Снимите крышку клеммного отсека.
l Подключите соединение проводного пульта дистанционного управления к разъему CN1102.
l Установите крышку клеммного отсека на место.
l
Обратитесь к руководству пользователя проводного пульта дистанционного управления для получения дополнительной информации.
l При подключении дополнительных деталей необходимо соблюдать осторожность, чтобы не повредить кабели питания.
ПРОВОДНОЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
H-LINK
Батарейки
размера ААА
Дюбель
Необходимо, чтобы
пульт дистанционного
управления можно
было подвинуть в
держателе для пульта
дистанционного
управления в
направлении,
показанном на рисунке,
до щелчка на нижнем
краю держателя.
Винт (2 шт)
Держатель
пульта
дистанционного
управления
Пульт
дистанционного
управления
Изоляция для трубопровода
хладагента
(поставляется в комплекте)
трубопровода хладагента
(приобретается по месту установки)
Жгут (поставляется в
комплекте)
Изоляция для трубопровода хладагента
(приобретается по месту установки)
Изоляционный материал
(входит в комплект поставки)
Боковая
сторона
блока
Трубка
Резиновая лента, затянутая с
излишним усилием
(1) Соедините дренажный шланг с дренажным шлангом, подсоединенным к внутреннему блоку.
(2) Для беспрепятственного стока конденсата дренажный шланг должен быть наклонен, как показано на рисунке ниже.
Правильно
Трубопровод
хладагента
Дренажный
шланг
Неправильно Неправильно Неправильно
Неправильно
Дренажный
шланг
Место скапливания
водяного конденсата
Воздушный
карман
Желоб
Место скапливания
водяного конденсата
При установке дренажного шланга обеспечьте
бесперебойный сток воды из внутреннего блока.
(Небрежность при установке может привести к утечкам воды.)
ОСТОРОЖНО
!
Убедитесь, что дренажный шланг
надежно закреплен и не согнут.
ОСТОРОЖНО
!
7.1 Убедитесь в свободном стоке воды из дренажного шланга, налив воды в поддон испарителя.
7.2 Правильно скомпонуйте коммуникационные линии, протягиваемые через стену, используя вкладыши для трубопровода
хладагента и специальный трубный уплотнитель, как показано на рис. 7-1.
7.3 Намотайте неклеющуюся виниловую ленту из трубного набора на трубопровод хладагента и соединительный шнур.
7.4 Проверьте места соединений на утечки хладагента, используя течеискатель или мыльный раствор. См. рис. 7-2.
7.5 Проверка охлаждения испарителя (режим охлаждения).
7.6 Проверка движения теплого воздуха от конденсатора (режим охлаждения).
Вкладыши для трубопровода хладагента
Трубопровод хладагента
Соединительный
шнур
Защитная трубка
Дренажный шланг
Уплотнитель
Рис. 7-1 Рис. 7-2
Убедитесь, что электропроводка
не контактирует с металлическими
элементами конструкции стены.
Электропроводка в полостях
стены должны быть закрыта
защитной трубкой, чтобы избежать
повреждения грызунами.
ОСТОРОЖНО
!
(a) Подключения клеммного отсека
l Снимите крышку клеммного отсека
l Подключите соединение проводного пульта дистанционного управления
к разъему CN1102.
l Установите крышку клеммного отсека на место
(b) Монтаж проводки для установки проводного пульта дистанционного
управления (2 способа)
l Корпус проводного пульта дистанционного управления можно открыть,
надавив на пазы отверткой с плоским жалом (см. рисунок ниже)
Отвинтив крепление, установите шнур
проводного пульта дистанционного
управления и снова затяните винт.
Проводной пульт
дистанционного управления
Верхняя часть корпуса
Нижняя часть корпуса
7
Пульт дистанционного
управления
l Определите местоположение пульта дистанционного управления, чтобы длина провода не превышала 5 метров.
l Не разрезайте прилагаемый провод. Излишек провода необходимо аккуратно свернуть и закрепить в
безопасном месте.
l Не наращивайте провод, используя дополнительные провода.
ОСТОРОЖНО
!
Установка проводного пульта дистанционного управления (по желанию)
Установка индикаторной панели (по желанию)
n Выберите на потолке или стене место установки, в
котором не будет препятствий для приема сигнала.
n Отвинтите винты на монтажной пластине панели так,
чтобы кронштейн можно было немного двигать.
n Соедините индикаторную панель с монтажной пластиной
панели так, чтобы фиксирующие зажимы надежно
зафиксировались.
n Приставьте кронштейн к отверстию в потолке (или стене)
и завинтите винты до жесткого закрепления кронштейна
к потолку.
n Установите крышку панели так, чтобы внутренние зажимы
надежно зафиксировали монтажную пластину панели.
n Протяните шнур индикаторной панели корпуса
внутреннего блока к клеммному отсеку внутреннего
блока и подключите его со стороны блока.
n
Подключите провода двигателя воздуховода
нагнетания к разъему CN8 (см. рис. справа).
n
Подключите разъем панели к разъему CN11A на
печатной плате.
n
Обеспечьте надежное крепление провода питания
двигателя воздуховода нагнетания при помощи
фиксирующей стяжки. (У кондиционеров с полным
комплектом воздуховодов и с воздуховодами с одной
стороны подключите только индикаторную панель.)
n
Настройка внешнего переключателя
статического давления Снимите крышку
клеммного отсека и установите переключатель
"СТАТИЧЕСКОЕ ДАВЛЕНИЕ" в нужное положение.
ВЫСОКАЯ: 80Па
NORMAL (Нормальное): 50Па
НИЗКАЯ: 30Па
n Если переключатель не установлен в положение
HIGH STATIC-PRESSURE (Высокое статическое
давление), возможности охлаждения и
нагрева снижаются.
(На момент поставки переключатель установлен в
положение NORMAL (Нормальное).)
При использовании беспроводного пульта
дистанционного управления отсоедините
проводной пульт от разъема CN1102.
ОСТОРОЖНО
!
Подключение воздуховода нагнетания и проводов питания индикаторной панели (по желанию)
Индикаторная панель
Зажим
Винт
Монтажная пластина панели
Крышка панели
Индикаторная панель
кронштейн
Шнур индикаторной
панели
NORMAL
(Нормальное)
ВЫСОКАЯ
НИЗКАЯ
Адаптер удаленного доступа
Проводной пульт дистанционного управления
Отвинтив крепление,
установите шнур
индикаторной
панели и снова
затяните винт.
кронштейн
Крышка панели
Потолок или стена
(Толщина 7~18 мм)
Более
50мм
кронштейн
СЕЧЕНИЕ
Отверстие в потолке или стене
Соединительный шнур
Соединительный кабель
Жгут
Пробный запуск должен проводится только на одном из блоков для проверки неправильной прокладки
соединительного шнура.
ОСТОРОЖНО
!
l При эксплуатационном испытании необходимо установить нормальный режим работы кондиционера.
l Расскажите заказчику о правильном способе эксплуатации системы, как описано в руководстве пользователя.
l Если внутренний блок не работает, проверьте правильность подключений.
8
Содержание
- Rac 50dpa rac 60dpa rac 70dpa 1
- Rad 50ppa rad 60ppa rad 70ppa 1
- Блок мм 1
- Внимание 1
- Внутренний блок наружный блок 1
- Гаечныйключ 14 17 19 22 24 27мм 1
- Дляпредотвращенияподъемовискапливанияводы 1
- Должны быть закрыта защитной трубкой чтобыизбежатьповреждениягрызунами 1
- Дополнительныйподдондляконденсата приобретаетсяотдельно какпоказанонарисункениже 1
- Другиедополнительные деталидляиндикаторной панелиибеспроводногопульта дистанционногоуправления spx rcka 1
- Если работы с потолком уже завершены подключение кабелей наружного и внутреннего блоков монтаж трубопровода 1
- Еслиотносительнаявлажностьзаборногоилинаружноговоздухапревышает80 установитеподвнутреннимблоком 1
- Еслитрубуотводаконденсатаневозможнопроложитьровноиз запрепятствий еетакжеможноустановитьснаружиглавногоблока 1
- Закрепление подвесных болтов 1
- Используйте защитную трубку имеется в открытой продаже длязащитыотследующихугроз соприкосновение соединительных кабелей и металлическойарматурывнутристены возможность перекусывания кабелей грызунами и опасностьпораженияэлектрическимтокомилипожара врезультатеэтого неполнаягерметизацияипопаданиеводывсистемув результатевысокойвлажности 1
- Какпоказанонарисункениже 1
- Ключ шестигранник 4 мм 1
- Концанастоящуюинструкциюпоправильномумонтажу 1
- Максимальнаявысотаподъематрубыотводаконденсатанедолжнапревышать500мм 1
- Механизированныйперфораторø65мм 1
- Наименованиекомпонентовнаружногоблока 1
- Нарисункенижепоказаныдлиныподвесныхболтов 1
- Небольшимуглом 1
- Нож 1
- Обязательнопроложитетрубуотводаконденсатаподуклономдлябеспрепятственногостокаводы закрепитеее например кронштейном 1
- Обязательноукрепитеструктурупотолка кронштейн потолочныесоединенияиподвеска дляобеспеченияровнойповерхности 1
- Обязательноустановитеизоляцию толщина10ммилиболее натрубуотводаконденсатаувнутреннегоблока 1
- Организация продавшая сплит систему обязана уведомить 1
- Осторожно 1
- Отвертка 1
- Отделкуотверстиявпотолкеподробнообсудитесостроителем 1
- Отрежьтекусокзащитнойтрубки соответствующийтолщинестены 1
- Перед монтажом примите во внимание следующие положения и получите разрешение от заказчика 1
- Передначаломмонтажныхработвнимательнопрочитайтедо 1
- Перфорация стены и установка защитной трубки 1
- Пила 1
- Пластиковаялента 1
- Плоскогубцы 1
- Подвесныеболтыприобретаютсяпоместуустановки 1
- Покупателяохарактереправильногомонтажа 1
- Полностьюзаполнитегерметизирующеймастикойзазорывзащитнойтрубке чтобыизбежатьпопаданиядождевойводывпомещение 1
- Послеустановкивнутреннегоблокавпотолочномпространственеобходимовыполнитьмонтажтрубопроводахладагента 1
- Потолкаипредотвращениявибрации 1
- Преждечемприступатькэксплуатациисистемы внимательноознакомьтесьсположениямитехникибезопасности 1
- Приготовьтетрубуизпвхснаружнымдиаметром32мм 1
- Прииспользованиидеревянногокронштейна 1
- Прииспользованиистальногокронштейна 1
- Принадлежностивнутреннегоблока 1
- Просверлите в стене отверстие диаметром 65 мм с легким уклоном в сторону наружной стороны перфорация должна производится под 1
- Развальцовка 1
- Рисунок на котором показан монтаж внутреннего и наружного блоков 1
- Руководство по монтажу кондиционера воздуха кондиционер сплит система руководство по монтажу 1
- Рулетка 1
- Следующиезначки 1
- Содержание этого раздела существенно важно для обеспечения безопасности особое внимание обратите на 1
- Техника безопасности 1
- Течеискатель 1
- Только для специалистов по обслуживанию кондиционеров 1
- Труборез 1
- Трубы отвода конденсата и кабеля f установите трубопровод хладагента трубу отвода конденсата и кабель в положение длямонтажа 1
- Убедитесь чтопослемонтажасистемабудетработатьвнадлежащихусловиях расскажитезаказчикуоправильномспособе эксплуатациисистемы какописановруководствепользователя 1
- Убедитесь чтоэлектропроводка неконтактируетсметаллическими элементамиконструкциистены электропроводкавполостяхстены 1
- Установка трубы отвода конденсата 1
- Хладагентаитрубыотводаконденсатанеобходимовыполнитьдоподгонкивнутреннегоблока 1
- Инструкции по изменению направления воздухозабора 2
- Осторожно 2
- Соединение трубы отвода конденсата 4 2
- Установка внутреннего блока 3 2
- Защита провода питания 12 3
- Намотайтеалюминиевуюлентунатрубупвхмеждуклеммнымотсекомивнутреннимблоком кордныйбраслет 3
- Настройка внешнего переключателя статического давления 10 3
- Осторожно 3
- Подключение воздуховода нагнетания и проводов питания индикаторной панели по желанию 3
- Подключение дополнительных деталей 3
- Порядок проверки после монтажа 7 3
- Пробный запуск 13 3
- Проверка установки дренажного шланга 6 3
- Соединение труб 5 3
- Установка беспроводного пульта дистанционного управления по желанию 9 3
- Установка индикаторной панели по желанию 3
- Установка проводного пульта дистанционного управления по желанию 3
- Важно 4
- Вакуумирование 4
- Внимание 4
- Длиназачищенногоотизоляцииучасткапроводадолжнасоставлять10мм надежноприкрепитепроводк 4
- Длявыполненияэлектросоединенийснимитебоковуюкрышку 4
- Дляподключенияпроводовквнутреннемублокунеобходимоснятькрышкуклеммногоотсека 4
- Долженотвечатьстандартамэлектротехническихработ 4
- Заключительный этап монтажа 4
- Источник питания 4
- Кабели питания обязательно должны иметь сертификаты от сертифицирующих органов вашей страны 4
- Клеммнойколодке дляпроверкинадежностисоединенияподергайтезапроводапоотдельности неправильное подключениеможетпривестиквозгораниюместэлектроконтактов 4
- Монтаж трубопровода хладагента и вакуумирование 4
- Например вгермании типкабеля nym3x1 5 м 4
- Напряжениемеждуклеммамиlиnсоставляет220 240впеременноготока поэтомувовремяобслуживания 4
- Наружный блок 4
- Не делайте никаких подключений в середине соединительного кабеля это может привести к перегреву 4
- Обязательновыньтештепсельизрозеткиэлектросетиилиотключитепитаниеспомощьюглавноговыключателя 4
- Оподключениипроводовкклеммнымсоединениямблоковсмвруководствепомонтажу электромонтаж 4
- Осторожно 4
- Подготовка труб 1 4
- Подключение шнура питания 4
- Порядок вакуумирования при помощи вакуумного насоса 4
- Порядок электротехнических работ 4
- Предохранитель 30aсвыдержкойвремени 4
- Проверка источника питания и параметров электросети 4
- Провода выделениюдымаивозгоранию 4
- Соединение труб 2 4
- Шнуры питания наружного блока не должны быть легче чем гибкий шнур с полихлоропреновым покрытием с кодовымобозначением60245iec57 4
- Электропроводка внутреннего блока 4
- Электропроводка наружного блока 4
Похожие устройства
- Hitachi RAD-60PPA / RAC-60DPA Каталог кондиционеров Hitachi
- Hitachi RAM-68NP3B Инструкция по эксплуатации
- Hitachi RAM-68NP3B Каталог кондиционеров Hitachi
- Hitachi RAM-53NP3B Инструкция по эксплуатации
- Hitachi RAM-53NP3B Каталог кондиционеров Hitachi
- Hitachi RAM-70NP4B Инструкция по эксплуатации
- Hitachi RAM-70NP4B Каталог кондиционеров Hitachi
- Hitachi RAM-53NP2B Инструкция по эксплуатации
- Hitachi RAM-53NP2B Каталог кондиционеров Hitachi
- Hitachi RAK-15QPB Инструкция по эксплуатации
- Hitachi RAK-15QPB Каталог кондиционеров Hitachi
- Hitachi RAM-40NP2B Инструкция по эксплуатации
- Hitachi RAM-40NP2B Каталог кондиционеров Hitachi
- C.M.A. Touch АЕР/1 Инструкция по эксплуатации
- C.M.A. Touch АЕР/1 Сертификат
- Lelit Fred PL44MMT Инструкция по эксплуатации
- Lelit Fred PL44MMT Каталог оборудования Lelit 2017
- Hitachi RAK-18RPB Инструкция по эксплуатации
- Hitachi RAK-18RPB Каталог кондиционеров Hitachi
- Hitachi RAM-110NP6B Инструкция по эксплуатации
