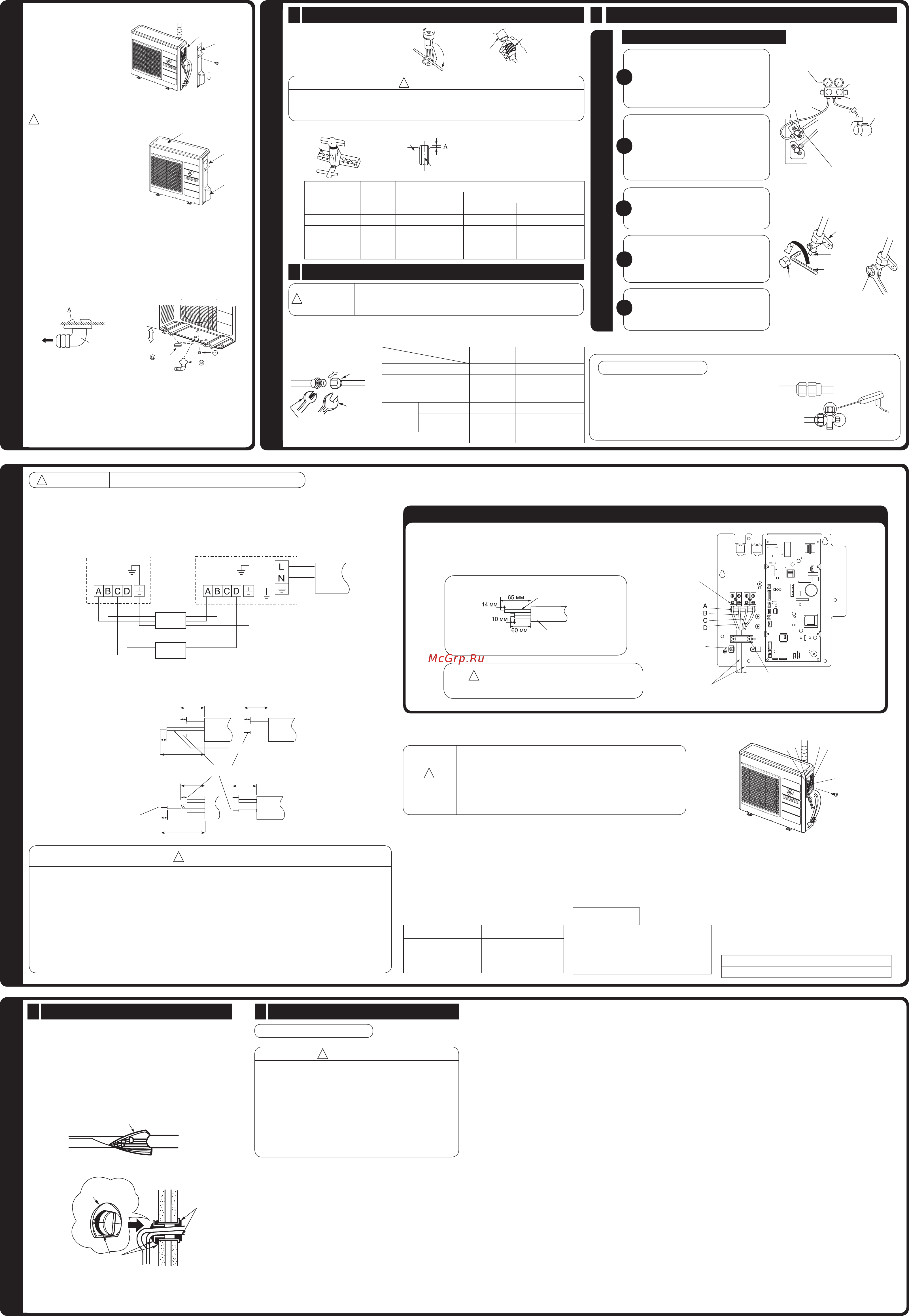

НАРУЖНЫЙ БЛОК
l Установите наружный блок
в надежном месте, чтобы
избежать вибрации и
повышенного уровня шума.
l После сортировки труб по
типам определите место
прокладки трубопровода.
l Откройте боковую панель,
отвинтив винты, как
показано ниже.
Вакуумирование трубопровода и проверка на утечки газа
Проверка на утечки газа
Воспользуйтесь течеискателем для проверки
утечки в местах соединения с накидными гайками,
как показано на рисунке справа.
При наличии утечки дополнительно подтяните
соединение.
3
Подготовка труб
1
l Для резки трубы используйте
труборез.
l Зазубренные края могут послужить причиной утечки хладагента.
l Во время очистки края трубы от заусенцев направляйте развертываемый конец трубы
вниз, чтобы избежать попадания медной крошки в контур трубопровода.
l Перед вальцеванием наденьте на трубу накидную гайку.
Соединение труб
2
МОНТАЖ ТРУБОПРОВОДА ХЛАДАГЕНТА И ВАКУУМИРОВАНИЕ
ОСТОРОЖНО
!
ВАКУУМИРОВАНИЕ
l Если соединительный шнур мешает закрыть боковую крышку, прижмите
соединительный шнур к передней панели и закрепите его.
l Убедитесь в надежности креплений боковой крышки.
В противном случае может произойти протечка воды, что вызовет короткое
замыкание или поломку.
l Соединительный шнур не должен касаться сервисного клапана и
трубопроводов. (Это приводит к подъему температуры при работе в режиме
нагрева.)
Проверка источника питания и параметров
электросети
l Перед монтажом необходимо проверить источник питания. Также должны быть
выполнены необходимые электротехнические работы. Для правильной работы
электропроводки используйте таблицу сечений проводов, приведенную ниже.
Таблица предназначена для силового кабеля от трансформатора и провода от
распределительного щита к блоку предохранителей на выход, учитывая ток
компрессора при блокированном роторе.
l Узнайте о параметрах электропитания и других условиях
энергоснабжения в месте установки.
В зависимости от модели устанавливаемого комнатного
кондиционера воздуха, попросите заказчика обеспечить
выполнение необходимых электромонтажных работ и т.п.
Электромонтажные работы подразумевают всю
проводку вплоть до розетки электропитания. Если
условия местного электропитания низкого качества,
рекомендуется использовать стабилизатор.
Электропроводка наружного блока
l
Для выполнения электросоединений снимите боковую крышку.
!
ПОДКЛЮЧЕНИЕ ШНУРА ПИТАНИЯ
l Соблюдайте осторожность при сгибании медной трубки.
l Накиньте гайку вручную, располагая резьбу по центру. Затем закрепите соединения с
помощью ключа с регулируемым крутящим моментом.
Эта сторона блока
(сторона всасывания)
должна быть обращена
к стене.
Для
подсоединения
трубопровода и
соединительно
шнура снимите
боковую
крышку.
Зажим заземления
B
A
Электропроводка внутреннего блока
Для подключения проводов к внутреннему блоку необходимо снять крышку клеммного отсека.
Порядок снятия крышки клеммного отсека
ОСТОРОЖНО
!
Обеспечьте удаление всех
распорных элементов из блока.
l
Откройте верхнюю, заднюю и
боковую крышки блока.
l
Извлеките распорные элементы.
(Распорные элементы
предназначены только для
транспортировки).
В противном случае появятся шум
и вибрация.
Верхняя крышка
ЗАКЛЮЧИТЕЛЬНЫЙ ЭТАП МОНТАЖА
Изоляция и обслуживание соединений трубопровода
1
l Соединения труб должны быть полностью уплотнены термоизоляцией
и обтянуты резиновой лентой.
l Скрепите трубопровод и шнур питания виниловой лентой, как показано
на рисунках монтажа наружного и внутреннего блоков. Затем закрепите
сцепку на опорах.
l Для увеличения термоизоляции и для предотвращения конденсации
воды необходимо изолировать термоизоляционной трубкой наружную
часть дренажного шланга и трубки отвода конденсата.
l Необходимо полностью уплотнять все зазоры
герметизирующей мастикой.
Источник питания
ОСТОРОЖНО
!
l Розетка электропитания должна быть новой. Ненадежные
контакты старой розетки электропитания могут привести к
несчастному случаю.
l Вставьте и извлеките штепсель из розетки электропитания 2–3 раза.
Это необходимо для гарантии надежности подключения штепселя
к розетке.
l Обеспечьте свободное провисание шнура питания и не
прикладывайте излишнее усилие при извлечении штепселя,
поскольку это может привести к ослаблению контактов.
l Не прибивайте шнур питания подковообразными скобками.
Длина кабеля
до 15м
до 25м
Сечение проводов
2,5мм
2
4,0мм
2
ВАЖНО
Номинальный ток предохранителя
Предохранитель 30A с выдержкой времени
ВНИМАНИЕ!
l ЭТО УСТРОЙСТВО ДОЛЖНО БЫТЬ ЗАЗЕМЛЕНО.
Порядок электротехнических работ
ВНИМАНИЕ!
!
Электропитание поступает от наружного блока
l
Длина зачищенного от изоляции участка провода должна составлять 10 мм. Надежно прикрепите провод к
клеммной колодке. Для проверки надежности соединения подергайте за провода по отдельности. Неправильное
подключение может привести к возгоранию мест электроконтактов.
l Кабели питания обязательно должны иметь сертификаты от сертифицирующих органов вашей страны.
Например, в Германии: Тип кабеля: NYM 3x1,5мм
2
(предохранитель = 30A с выдержкой времени).
l О подключении проводов к клеммным соединениям блоков см в руководстве по монтажу. Электромонтаж
должен отвечать стандартам электротехнических работ.
l Напряжение между клеммами L и N составляет 220-240 В переменного тока. Поэтому во время обслуживания
обязательно выньте штепсель из розетки электросети или отключите питание с помощью главного выключателя.
l Не делайте никаких подключений в середине соединительного кабеля. Это может привести к перегреву
провода, выделению дыма и возгоранию.
ВОДЯНОЙ КОНДЕНСАТ НАРУЖНОГО БЛОКА
n В основании наружного блока есть отверстия для вывода конденсата.
n Для направления конденсата в дренаж блок оснащен подставкой, чтобы
высота над поверхностью составляла 100 мм. См. рис. Подсоедините
трубу отвода конденсата к отверстию.
n Сначала вставьте часть крючка в основание (часть A), затем вытяните
трубу отвода конденсата в направлении, указанном стрелкой,
вставляя крючок в основание. После установки проверьте надежность
подсоединения трубы отвода конденсата к основанию.
n Использование в условиях холодного климата и т.д.
В условиях холодного климата при низких температурах и сильных
снегопадах вода, стекающая с устройства теплообмена будет намерзать
на поверхности основания, что может повлиять на отвод конденсата.
При таких условиях удалите вкладыш с нижней передней поверхности
наружного блока для улучшения отвода конденсата. При использовании
трубы отвода конденсата проконсультируйтесь у нашего торгового
представителя.
Боковая
крышка
Задняя
крышка
ОСНОВАНИЕ
ТРУБА ОТВОДА
КОНДЕНСАТА
C
D
l Используйте
высококачественный
инструмент
ОСТОРОЖНО
!
При снятии накидной гайки внутреннего блока сначала снимите гайку со стороны
меньшего диаметра, иначе может соскочить заглушка со стороны большего
диаметра. При проведении работ исключите попадание воды в контур трубопровода.
Источник питания и эксплуатация системы
2
Цепь питания Линия управления
ЗЛН + ЖЛТ
Внутренний блок
ЗЛН + ЖЛТ
Наружный блок
ВНИМАНИЕ!
!
100 мм НАД
ВКЛАДЫШ
ВКЛАДЫШ
ТРУБА ОТВОДА
КОНДЕНСАТА
Триммер
Медная труба
Пластина
Пластина
Медная труба
Наружный диаметр
мм (дюймов)
6,35 (1/4 дюйма)
9,52 (3/8 дюйма)
12,70 (1/2 дюйма)
15,88 (5/8 дюйма)
1,0 ~ 1,5
1,0 ~ 1,5
1,0 ~ 1,5
1,0 ~ 1,5
Тип муфты
А (мм)
1,5 ~ 2,0
1,5 ~ 2,0
1,5 ~ 2,5
1,5 ~ 2,5
Тип барашковой гайки
Толщина
(мм)
0,8
0,8
0,8
1,0
0,0 ~ 0,5
0,0 ~ 0,5
0,0 ~ 0,5
0,0 ~ 0,5
Развальцовка для R410A
Тип муфты
Стандартная развальцовка
Наружный диам.
трубы
6,35 (1/4 дюйма)
9,52 (3/8 дюйма)
12,70 (1/2 дюйма)
15,88 (5/8 дюйма)
6,35 (1/4 дюйма)
9,52 (3/8 дюйма)
12,7 (1/2 дюйма)
Колпачок
головки
клапана
Допустимый крутящий
момент Н*м (кгс
/
см)
14,0 – 18,0 (140 – 180)
33,0 – 42,0 (330 – 420)
50,0 – 62,0 (500 – 620)
63,0 – 77,0 (630 – 770)
19,6 – 24,5 (200 ~ 250)
19,6 – 24,5 (200 ~ 250)
29,4 – 34,3 (300 – 350)
12,3 – 15,7 (125 ~ 160)
Труба малого диам.
Труба большого диам.
Колпачок золотникового клапана
Труба малого диам.
Труба большого диам.
Накидная
гайка
Ключ с
регулируемым
крутящим
моментом
Гаечный
ключ
Во время вакуумирования при достижении
давления 101 кПа (-76 см ртутного столба)
плотно закройте вентиль.
Закрыт R410A
Клапан
Зарядный
шланг
Адаптер
вакуумного
насоса
Включив вакуумный насос, слегка ослабьте
накидную гайку, чтобы убедиться в
поступлении воздуха. Затем затяните
накидную гайку.
Вакуумный насос
Манометрический
коллектор
Прибор для измерения давления
Клапан
Порядок вакуумирования при помощи вакуумного насоса
Как показано на рисунке справа, снимите колпачок
с золотникового клапана. Затем подсоедините
зарядный шланг. Снимите колпачок с головки
клапана. Подсоедините адаптер вакуумного насоса
к вакуумному насосу и подсоедините зарядный
шланг к адаптеру.
Полностью закройте ручку манометрического
коллектора на линии высокого давления (Hi) и
полностью откройте ручку манометрического
коллектора на линии низкого давления (Lo).
Запустите вакуумный насос на 10–15 минут, затем
полностью закройте ручку на линии низкого
давления (Lo) и выключите вакуумный насос.
2
С помощью шестигранного гаечного ключа
полностью откройте сервисный клапан
против часовой стрелки (в двух местах) и
пустите хладагент.
Закройте сервисный клапан крышкой и закрутите
крышку с помощью ключа. Проверьте по
окружности колпачка, нет ли утечки хладагента.
Операция выполнена.
Отсоедините зарядный шланг и установите
колпачок на золотниковом клапане. Проверьте
по окружности колпачка, нет ли
утечки хладагента.
4
5
1
3
Колпачок головки
клапана
Колпачок головки
клапана
Корпус сервисного
клапана
Шестигранный
гаечный ключ
Колпачок
золотникового
клапана
Внутренний блок
Наружный блок
Шнур ø2,5
ø1,6 или ø2,0
ø2,5
Соединительный шнур
l
ЭТО УСТРОЙСТВО ДОЛЖНО БЫТЬ
ЗАЗЕМЛЕНО.
ВНИМАНИЕ!
!
(1) Снимите крышку клеммного отсека.
(2) Подключите соединительные шнуры.
(3) Установите крышку клеммного отсека на место.
Зеленый и желтый
(земля)
Соединительный шнур
Как разрезается соединительный шнур
Вставьте и
закрепите
соединительные
шнуры винтом.
(4 места)
Подключите
заземляющий провод.
(зеленый и желтый провод)
Соединительные шнуры
Отвинтив крепление, установите
соединительные шнуры и снова
зафиксируйте их с помощью винтов.
(2 места)
ВАЖНО
Изоляционные материалы соединений трубопровода
Герметизирующая мастика
Герметизирующая мастика
Зазоры в
защитной трубке
Потяните вниз
ОСТОРОЖНО
Шнуры питания наружного блока не
должны быть легче, чем гибкий шнур
с полихлоропреновым покрытием с
кодовым обозначением 60245 IEC 57.
30мм 30мм
10мм
10мм
10мм
70мм
35мм
10мм
10мм
10мм
45мм
25мм
Зачищенные участки проводов
Содержание
- Rac 50dpa rac 60dpa rac 70dpa 1
- Rad 50ppa rad 60ppa rad 70ppa 1
- Блок мм 1
- Внимание 1
- Внутренний блок наружный блок 1
- Гаечныйключ 14 17 19 22 24 27мм 1
- Дляпредотвращенияподъемовискапливанияводы 1
- Должны быть закрыта защитной трубкой чтобыизбежатьповреждениягрызунами 1
- Дополнительныйподдондляконденсата приобретаетсяотдельно какпоказанонарисункениже 1
- Другиедополнительные деталидляиндикаторной панелиибеспроводногопульта дистанционногоуправления spx rcka 1
- Если работы с потолком уже завершены подключение кабелей наружного и внутреннего блоков монтаж трубопровода 1
- Еслиотносительнаявлажностьзаборногоилинаружноговоздухапревышает80 установитеподвнутреннимблоком 1
- Еслитрубуотводаконденсатаневозможнопроложитьровноиз запрепятствий еетакжеможноустановитьснаружиглавногоблока 1
- Закрепление подвесных болтов 1
- Используйте защитную трубку имеется в открытой продаже длязащитыотследующихугроз соприкосновение соединительных кабелей и металлическойарматурывнутристены возможность перекусывания кабелей грызунами и опасностьпораженияэлектрическимтокомилипожара врезультатеэтого неполнаягерметизацияипопаданиеводывсистемув результатевысокойвлажности 1
- Какпоказанонарисункениже 1
- Ключ шестигранник 4 мм 1
- Концанастоящуюинструкциюпоправильномумонтажу 1
- Максимальнаявысотаподъематрубыотводаконденсатанедолжнапревышать500мм 1
- Механизированныйперфораторø65мм 1
- Наименованиекомпонентовнаружногоблока 1
- Нарисункенижепоказаныдлиныподвесныхболтов 1
- Небольшимуглом 1
- Нож 1
- Обязательнопроложитетрубуотводаконденсатаподуклономдлябеспрепятственногостокаводы закрепитеее например кронштейном 1
- Обязательноукрепитеструктурупотолка кронштейн потолочныесоединенияиподвеска дляобеспеченияровнойповерхности 1
- Обязательноустановитеизоляцию толщина10ммилиболее натрубуотводаконденсатаувнутреннегоблока 1
- Организация продавшая сплит систему обязана уведомить 1
- Осторожно 1
- Отвертка 1
- Отделкуотверстиявпотолкеподробнообсудитесостроителем 1
- Отрежьтекусокзащитнойтрубки соответствующийтолщинестены 1
- Перед монтажом примите во внимание следующие положения и получите разрешение от заказчика 1
- Передначаломмонтажныхработвнимательнопрочитайтедо 1
- Перфорация стены и установка защитной трубки 1
- Пила 1
- Пластиковаялента 1
- Плоскогубцы 1
- Подвесныеболтыприобретаютсяпоместуустановки 1
- Покупателяохарактереправильногомонтажа 1
- Полностьюзаполнитегерметизирующеймастикойзазорывзащитнойтрубке чтобыизбежатьпопаданиядождевойводывпомещение 1
- Послеустановкивнутреннегоблокавпотолочномпространственеобходимовыполнитьмонтажтрубопроводахладагента 1
- Потолкаипредотвращениявибрации 1
- Преждечемприступатькэксплуатациисистемы внимательноознакомьтесьсположениямитехникибезопасности 1
- Приготовьтетрубуизпвхснаружнымдиаметром32мм 1
- Прииспользованиидеревянногокронштейна 1
- Прииспользованиистальногокронштейна 1
- Принадлежностивнутреннегоблока 1
- Просверлите в стене отверстие диаметром 65 мм с легким уклоном в сторону наружной стороны перфорация должна производится под 1
- Развальцовка 1
- Рисунок на котором показан монтаж внутреннего и наружного блоков 1
- Руководство по монтажу кондиционера воздуха кондиционер сплит система руководство по монтажу 1
- Рулетка 1
- Следующиезначки 1
- Содержание этого раздела существенно важно для обеспечения безопасности особое внимание обратите на 1
- Техника безопасности 1
- Течеискатель 1
- Только для специалистов по обслуживанию кондиционеров 1
- Труборез 1
- Трубы отвода конденсата и кабеля f установите трубопровод хладагента трубу отвода конденсата и кабель в положение длямонтажа 1
- Убедитесь чтопослемонтажасистемабудетработатьвнадлежащихусловиях расскажитезаказчикуоправильномспособе эксплуатациисистемы какописановруководствепользователя 1
- Убедитесь чтоэлектропроводка неконтактируетсметаллическими элементамиконструкциистены электропроводкавполостяхстены 1
- Установка трубы отвода конденсата 1
- Хладагентаитрубыотводаконденсатанеобходимовыполнитьдоподгонкивнутреннегоблока 1
- Инструкции по изменению направления воздухозабора 2
- Осторожно 2
- Соединение трубы отвода конденсата 4 2
- Установка внутреннего блока 3 2
- Защита провода питания 12 3
- Намотайтеалюминиевуюлентунатрубупвхмеждуклеммнымотсекомивнутреннимблоком кордныйбраслет 3
- Настройка внешнего переключателя статического давления 10 3
- Осторожно 3
- Подключение воздуховода нагнетания и проводов питания индикаторной панели по желанию 3
- Подключение дополнительных деталей 3
- Порядок проверки после монтажа 7 3
- Пробный запуск 13 3
- Проверка установки дренажного шланга 6 3
- Соединение труб 5 3
- Установка беспроводного пульта дистанционного управления по желанию 9 3
- Установка индикаторной панели по желанию 3
- Установка проводного пульта дистанционного управления по желанию 3
- Важно 4
- Вакуумирование 4
- Внимание 4
- Длиназачищенногоотизоляцииучасткапроводадолжнасоставлять10мм надежноприкрепитепроводк 4
- Длявыполненияэлектросоединенийснимитебоковуюкрышку 4
- Дляподключенияпроводовквнутреннемублокунеобходимоснятькрышкуклеммногоотсека 4
- Долженотвечатьстандартамэлектротехническихработ 4
- Заключительный этап монтажа 4
- Источник питания 4
- Кабели питания обязательно должны иметь сертификаты от сертифицирующих органов вашей страны 4
- Клеммнойколодке дляпроверкинадежностисоединенияподергайтезапроводапоотдельности неправильное подключениеможетпривестиквозгораниюместэлектроконтактов 4
- Монтаж трубопровода хладагента и вакуумирование 4
- Например вгермании типкабеля nym3x1 5 м 4
- Напряжениемеждуклеммамиlиnсоставляет220 240впеременноготока поэтомувовремяобслуживания 4
- Наружный блок 4
- Не делайте никаких подключений в середине соединительного кабеля это может привести к перегреву 4
- Обязательновыньтештепсельизрозеткиэлектросетиилиотключитепитаниеспомощьюглавноговыключателя 4
- Оподключениипроводовкклеммнымсоединениямблоковсмвруководствепомонтажу электромонтаж 4
- Осторожно 4
- Подготовка труб 1 4
- Подключение шнура питания 4
- Порядок вакуумирования при помощи вакуумного насоса 4
- Порядок электротехнических работ 4
- Предохранитель 30aсвыдержкойвремени 4
- Проверка источника питания и параметров электросети 4
- Провода выделениюдымаивозгоранию 4
- Соединение труб 2 4
- Шнуры питания наружного блока не должны быть легче чем гибкий шнур с полихлоропреновым покрытием с кодовымобозначением60245iec57 4
- Электропроводка внутреннего блока 4
- Электропроводка наружного блока 4
Похожие устройства
- Hitachi RAD-60PPA / RAC-60DPA Каталог кондиционеров Hitachi
- Hitachi RAM-68NP3B Инструкция по эксплуатации
- Hitachi RAM-68NP3B Каталог кондиционеров Hitachi
- Hitachi RAM-53NP3B Инструкция по эксплуатации
- Hitachi RAM-53NP3B Каталог кондиционеров Hitachi
- Hitachi RAM-70NP4B Инструкция по эксплуатации
- Hitachi RAM-70NP4B Каталог кондиционеров Hitachi
- Hitachi RAM-53NP2B Инструкция по эксплуатации
- Hitachi RAM-53NP2B Каталог кондиционеров Hitachi
- Hitachi RAK-15QPB Инструкция по эксплуатации
- Hitachi RAK-15QPB Каталог кондиционеров Hitachi
- Hitachi RAM-40NP2B Инструкция по эксплуатации
- Hitachi RAM-40NP2B Каталог кондиционеров Hitachi
- C.M.A. Touch АЕР/1 Инструкция по эксплуатации
- C.M.A. Touch АЕР/1 Сертификат
- Lelit Fred PL44MMT Инструкция по эксплуатации
- Lelit Fred PL44MMT Каталог оборудования Lelit 2017
- Hitachi RAK-18RPB Инструкция по эксплуатации
- Hitachi RAK-18RPB Каталог кондиционеров Hitachi
- Hitachi RAM-110NP6B Инструкция по эксплуатации
