16

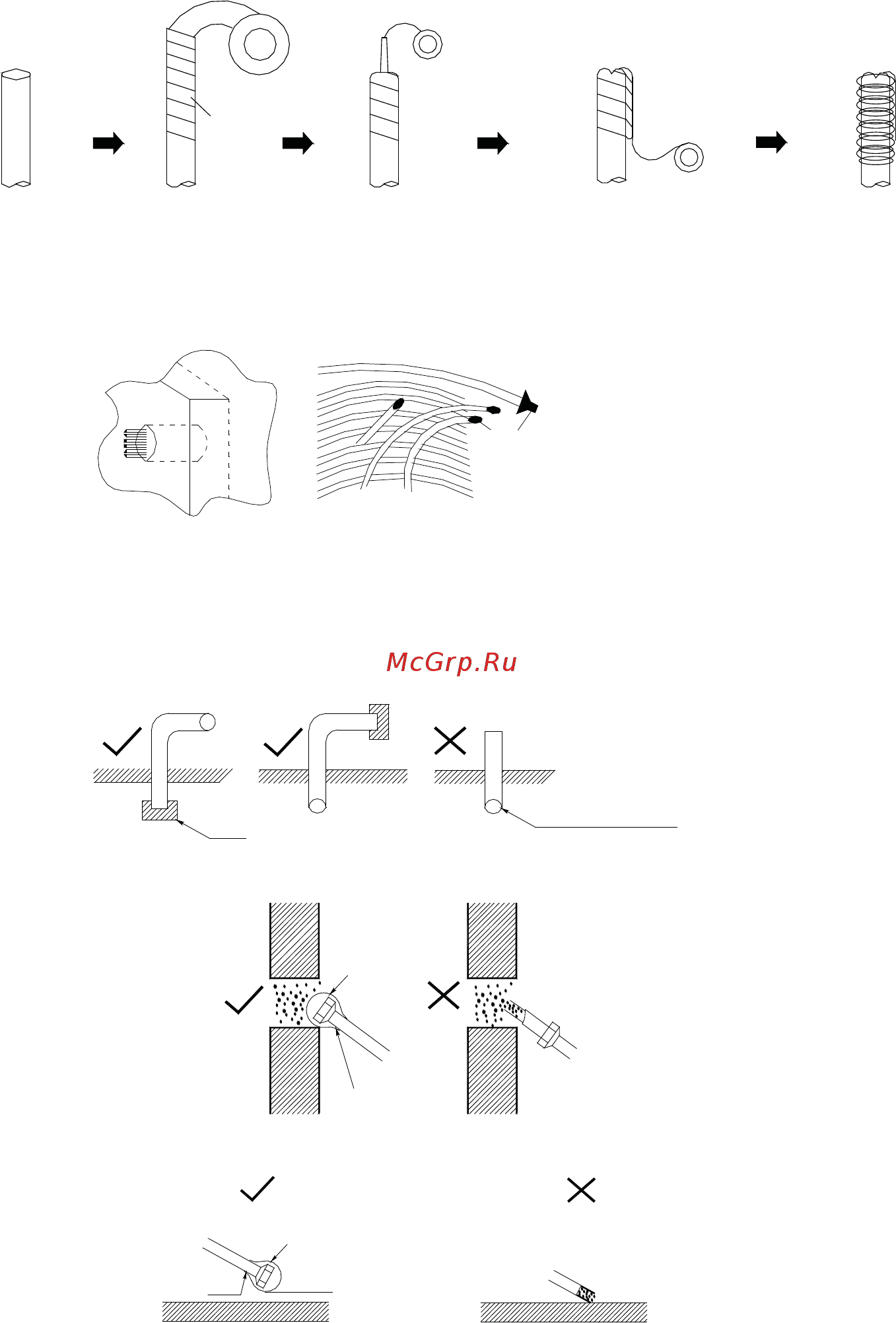

2) Заизолируйте концы трубопровода полиэтиленовой лентой как показано на рисунке ниже.
Ɇɟɞɧɚɹɬɪɭɛɚ
Ɉɬɤɪɵɬɵɣɤɨɧɟɰ
Ɉɬɤɪɵɬɵɣ
ɤɨɧɟɰ
3) Необходимо обратить внимание на следующие моменты:
При протягивании трубы через отверстие, существует вероятность попадания грязи внутрь неи-
золированной с концов трубы.
Ɂɚɤɪɨɣɬɟɤɨɧɰɵɬɪɭɛ
Если открытый конец трубопровода находится на улице, то велика вероятность попадания внутрь
трубы пыли, грязи, или капель дождя, особенно если труба расположена вертикально.
Меры предосторожности
1) Защищайте открытые концы трубопровода от влаги и грязи.
• До окончания подключений ставьте заглушки на концы труб.
• Старайтесь располагать открытый конец трубопровода книзу.
Ʉɪɵɲɤɚ
Ʉɪɵɲɤɚ
Ɍɪɭɛɨɩɪɨɜɨɞ
2) При подаче трубы через отверстие в стене обязательно одевайте заглушку на конец трубы.
ɋɬɟɧɚ
ɋɬɟɧɚ
ɉɥɚɫɬɢɤɨɜɵɣ
ɩɚɤɟɬ
ɂɡɨɥɟɧɬɚ
ɫɤɨɬɱ
3) Не кладите трубу прямо на землю или грязную поверхность.
ɉɥɚɫɬɢɤɨɜɵɣɩɚɤɟɬ
ɢɥɢɤɪɵɲɤɚ
ɋɤɨɬɱ
ɉɨɥ ɉɨɥ
ɇɟɩɪɢɤɚɫɚɣɬɟɫɶ
ɤɩɨɜɟɪɯɧɨɫɬɢ
ɩɨɥɚ
