8
гого оборудования и препятствий.
ƑƚƖƙƏƚƖƓ
!
Если блок оборудован дополнительными опциональными устройствами, убедитесь, что обеспече-
но достаточное пространство для их функционирования и обслуживания.

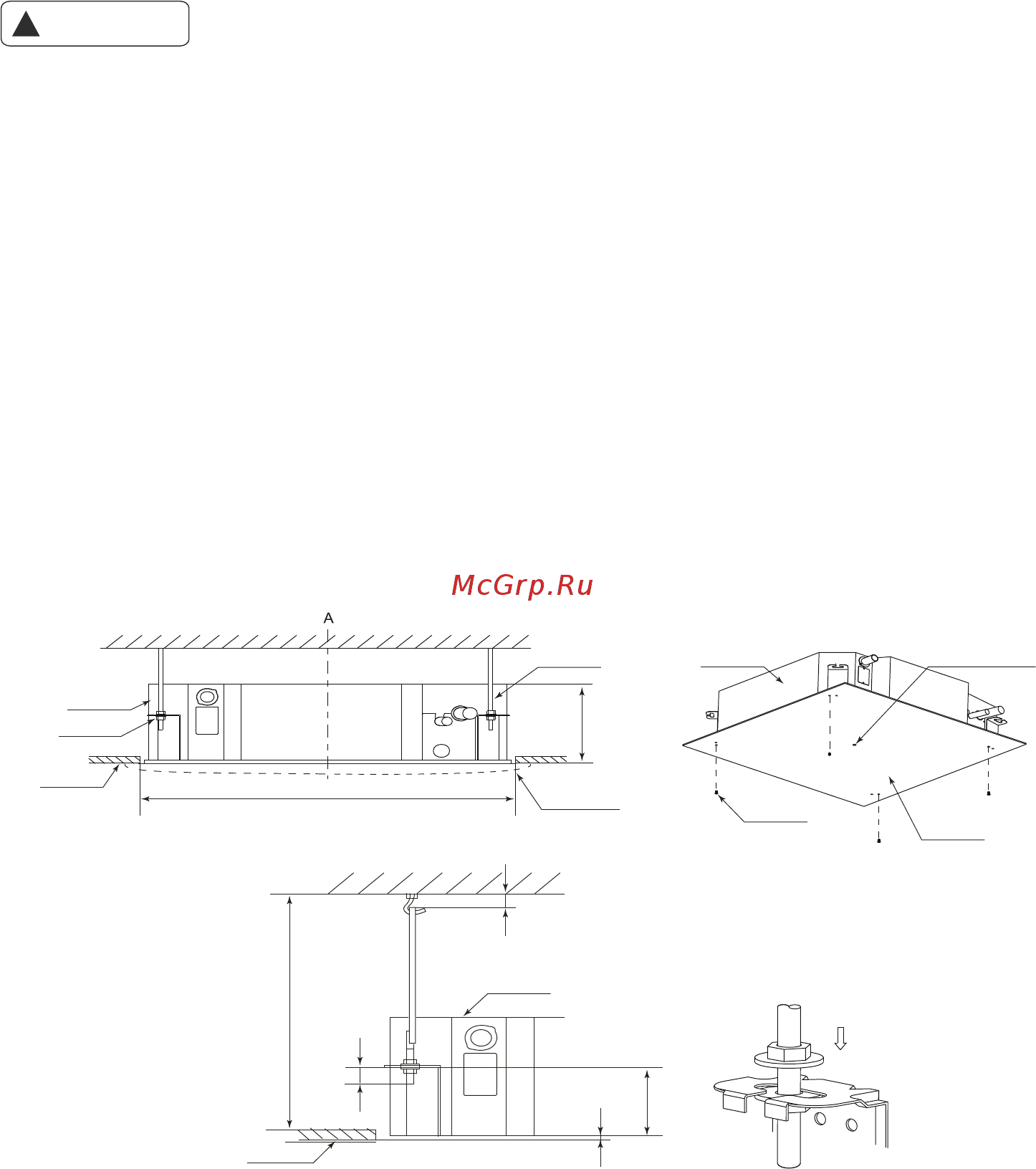

Установка внутреннего блока
Монтаж основного корпуса
A. Под потолком в уже эксплуатируемом здании (поверхность потолка должна быть го-
ризонтальной)
1. Сделайте в потолке прямоугольное отверстие в соответствии с формой монтажного шабло-
на.
Центр отверстия должен совпадать с центром корпуса кондиционера.
Определите длину соединительных трубок, дренажной трубки и кабелей, а также наметьте вы-
ходные отверстия для них.
При необходимости усильте потолочные конструкции для предотвращения нежелательной ви-
брации.
2. Выберите положение монтажных крючьев в соответствии с расположением отверстий в
монтажном шаблоне.
Просверлите в потолке четыре отверстия диаметром 12 мм и глубиной 45~50мм в выбранных
местах. Затем вставьте раздвижные крюки (монтажные приспособления).
Направьте вогнутую часть подвесов в сторону раздвижных крюков. Определите необходимую
длину подвесов от потолка и отрежьте лишнюю часть.
Если высота потолка слишком велика, определите длину подвесов по реальным размерам.
DzȖȘȗțș
ǫȈȑȒȈ
ǷȖȚȖȓȖȒ
ǷȖȌȊȍș
ǷȈȕȍȓȤ
ǷȖȚȖȓȖȒ
DzȖȘȗțș
ǩȖȓȚǴ
ǾȍȕȚȘȈȓȤȕȖȍ
ȖȚȊȍȘșȚȐȍ
ǴȖȕȚȈȎȕȣȑ
ȠȈȉȓȖȕ
DzȖȘȗțș
ǵȊȣșȖȚȈȗȖȚȖȓȒȈ
ȔȔ
L
±ȔȔ
ȔȔ
Отрегулируйте положение корпуса таким образом, чтобы зазоры между ним и потолком со всех
четырех сторон были одинаковыми. Нижняя часть корпуса должна быть утоплена в потолок на
10~12 мм.
Проверьте положение корпуса с помощью уровня. Корпус внутреннего блока должен быть за-
креплен так, что бы не возникало перекосов. Перекосы корпуса могут привести к утечкам кон-
денсата.
После регулировки положения корпуса необходимо прочно зафиксировать его, закрутив гайки с
помощью ключа.
Б. В строящихся зданиях
1. В новых строящихся домах подвесы могут быть вмонтированы заранее (см. A2 выше). Но
они должен быть достаточно прочным, чтобы выдержать вес внутреннего блока, а его крепеж не
