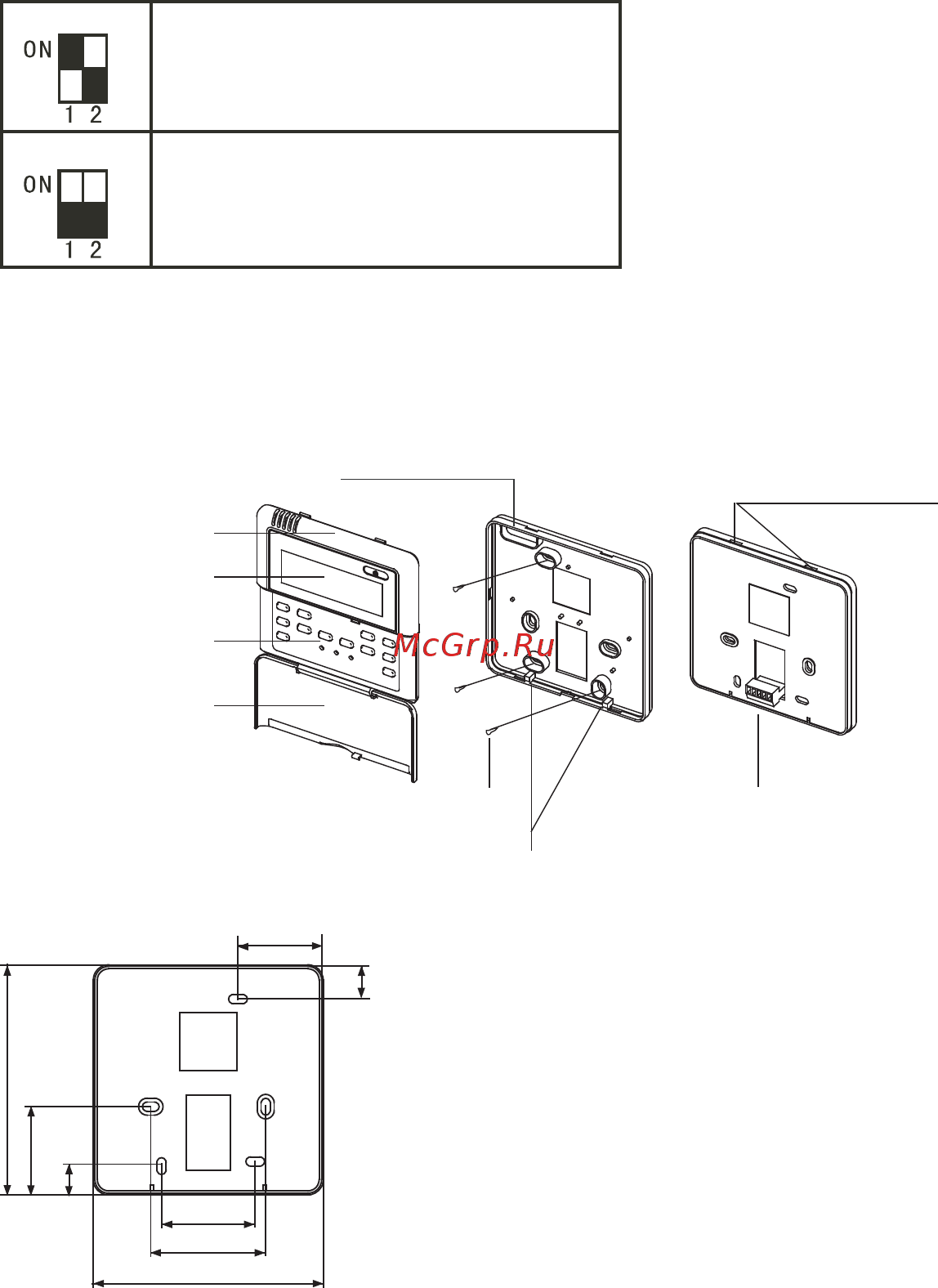

Монтаж проводного пульта управления LZ-UPW6
Подцепите отвёрткой крышку пульта ДУ и снимите ее.
В зависимости от количества труб используемой системы необходимо выставить положение пе-
реключателя SW1.
ɯɬɪɭɛɧɚɹɫɢɫɬɟɦɚ
SW1
SW1
ɯɬɪɭɛɧɚɹɫɢɫɬɟɦɚ
Примечание:
Не заворачивайте винты слишком туго, иначе крышка может продавиться или сломаться ЖК-
дисплей.
При установке крышки пульта ДУ будьте внимательны, чтобы не повредить провода.
Ɂɚɞɧɹɹɤɪɵɲɤɚ
ɉɟɪɟɞɧɹɹɤɪɵɲɤɚ
ɗɤɪɚɧ/&'
Ʉɧɨɩɤɢɭɩɪɚɜɥɟɧɢɹ
Ɂɚɳɢɬɧɚɹɤɪɵɲɤɚ
Ⱥɤɤɭɪɚɬɧɨɬɨɧɤɨɣɨɬɜɟɪɬɤɨɣɧɚɠɦɢɬɟ
ɧɚɹɡɵɱɟɤɢɨɬɤɪɨɣɬɟɩɚɧɟɥɶ
Ʉɥɟɦɦɧɚɹɤɨɥɨɞɤɚɞɥɹ
ɩɨɞɤɥɸɱɟɧɢɹɩɪɨɜɨɞɨɜ
ȼɢɧɬɵɤɪɟɩɥɟɧɢɹ
ɜɧɭɬɪɟɧɧɟɝɨɤɨɪɩɭɫɚ
ɉɚɡɵ
Установочные размеры
Перед установкой пульта ДУ выполните скрытую проводку кабеля в точку, соответствующую се-
редине верхней кромки пульта ДУ.
