Lessar LSM-H36B4CLA2 [20/32] Гайка

Вальцовочное соединение

Главной причиной утечек хладагента является некачественное соединение трубопроводов. Ак-

куратно и тщательно выполняйте подготовку труб.

• Замерьте нужное количество трубы и кабеля.

• Отрежьте трубу. Предусмотрите дополнительное расстояние со стороны наружного блока.

Трубы не должны идти внатяг.

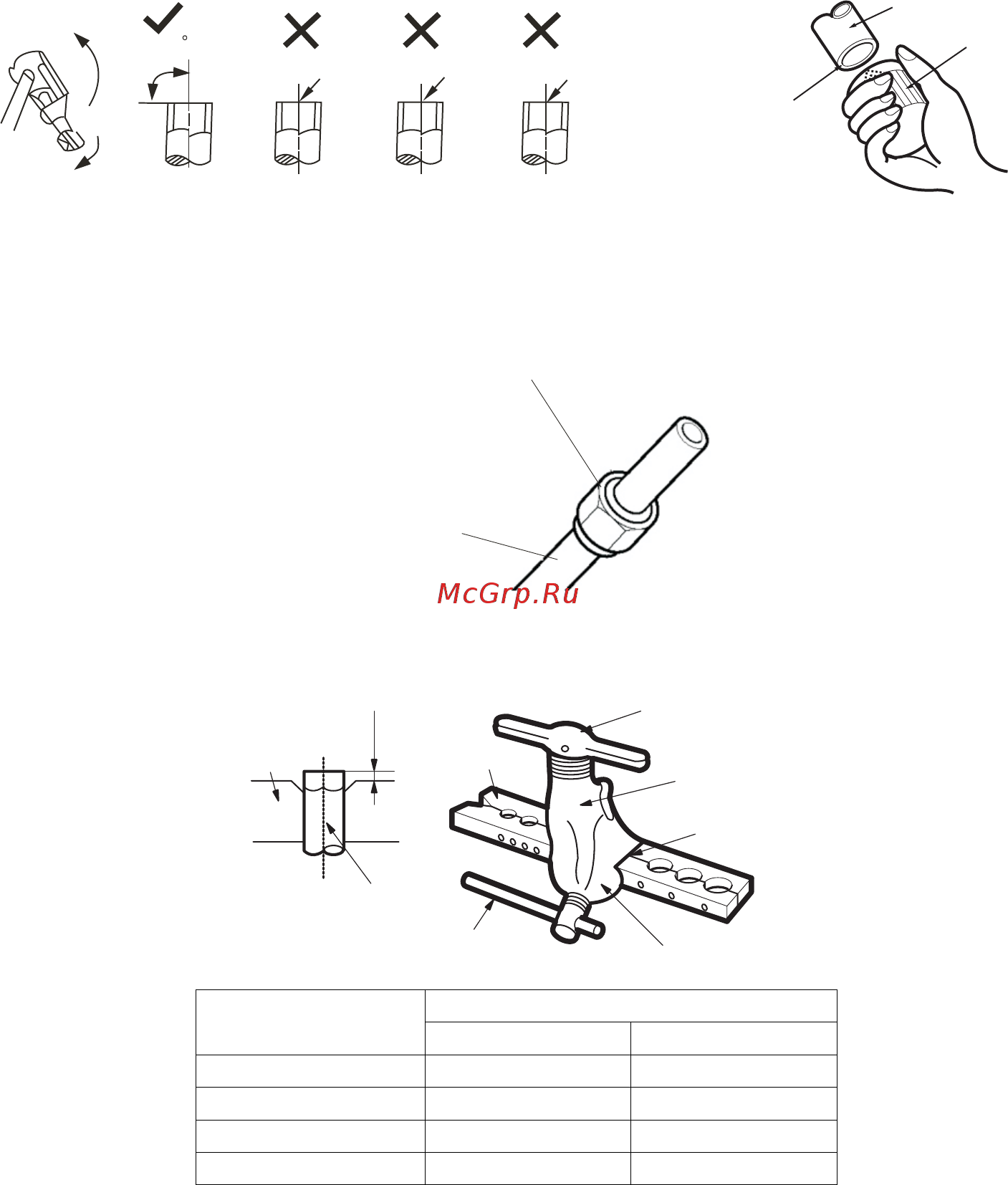

• Для резки труб используйте труборез. Если резать трубу ножовкой или отрезной машин-

кой, срез

получится неровным, и возможно попадание опилок в трубу.

• Удалите заусенцы с трубы с помощью риммера. Для этого опустите зачищаемый конец тру-

бы вниз, чтобы заусенцы не попали внутрь трубы. Вращая риммер, полностью удалите заусенцы

с трубы.

Скошенный

90C

Шероховатый

Заусенцы

Труба

Риммер

Срез

• Подготовьте гайки. Снимите их с труб на наружном и внутреннем блоках (либо распакуйте

из упаковки, данный вариант зависит от модели кондиционера и варианта поставки), удалите

заглушки, и наденьте гайки на трубы. Помните, что после вальцевания это станет невозможным.

• Плотно зажмите медную трубу в вальцовке, и развальцуйте трубы.

Плашка

Медная труба

Зажим

Метка

Конус

Скоба

Зажим

Плашка

"A"

Гайка

Медная туба

наружный

диаметр (мм)

А (мм)

максимально минимально

Ø 6.35 1.3 0.7

Ø 9.53 1.6 1.0

Ø 12.7 1.8 1.0

Ø 15.88 2.4 2.2
