должен ослабнуть при усадке бетона.

2. После установки корпуса необходимо с помощью болтов зафиксировать монтажный ша-

блон на кондиционере болтами (M6x12) для того, чтобы заранее определить размеры и местопо-

ложение отверстия в потолке.

Прежде чем приступать к монтажу кондиционера, необходимо убедиться в том, что поверхность

потолка плоская и горизонтальная. Остальные требования см.

в п. A1 выше.

3. Описание монтажа см. в п. A выше.

4. Удалите монтажный шаблон.

Установка лицевой панели

Внимание!

Не кладите панель лицевой частью на пол или на неровную поверхность, не прислоняйте к стене.

Не допускайте падения панели или ударов по ней.

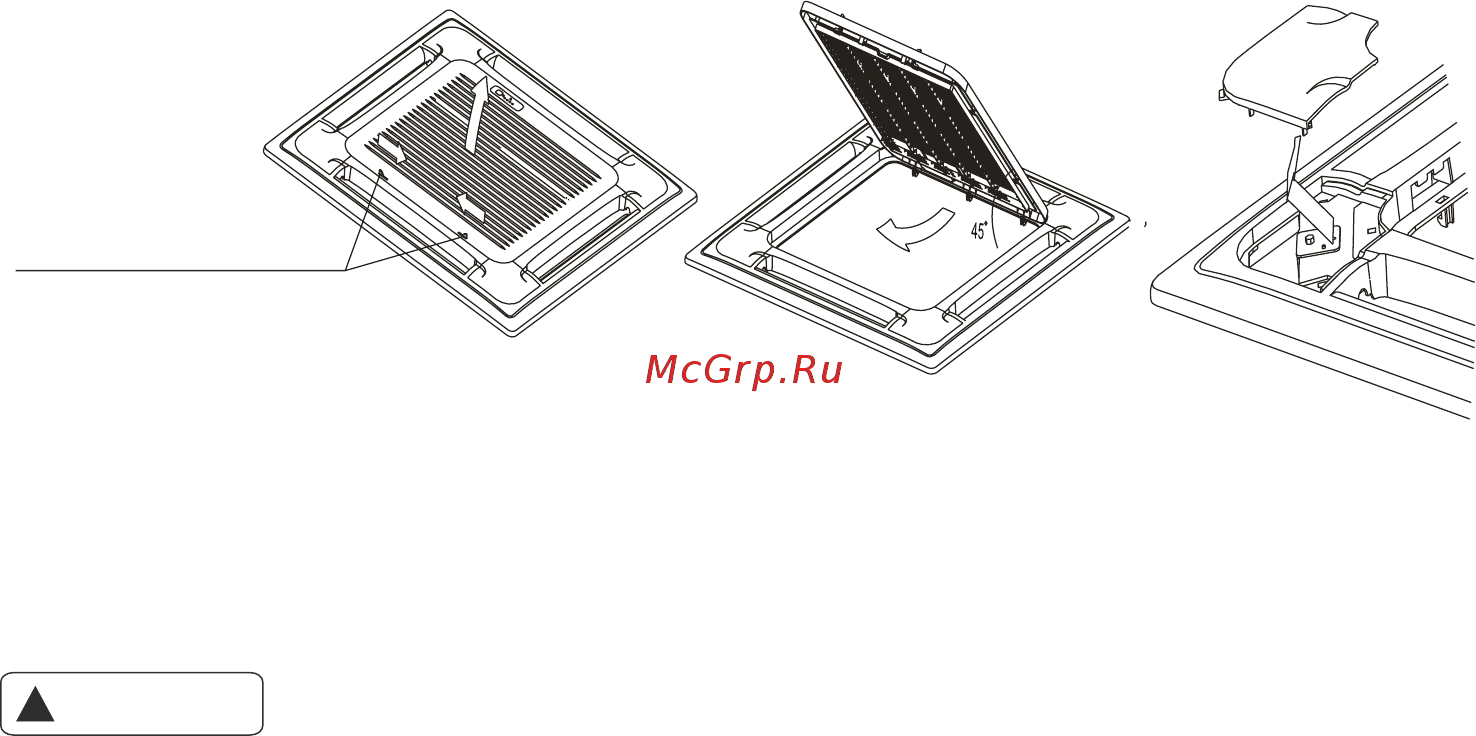

1. Снимите решетку на притоке воздуха.

а) Одновременно продвиньте две защелки сетки к центру и потяните их вверх.

б) Вытяните решетку под углом примерно 45° и снимите ее.

2. Снимите монтажные крышки с четырех углов.

Открутите болты, ослабьте тросы монтажных крышек, снимите крышки.

ǯȈȡȍȓȒȈȘȍȠȍȚȒȐ

3. Установка панели

а) Выставьте привод поворота на панели вровень с соединениями трубок корпуса.

б) Вставьте петли панели на стороне привода поворота жалюзи и на противолежащей сто-

роне в крюки водоприемного устройства. Затем подвесьте две другие петли панели на соответ-

ствующие крюки корпуса (см. рис. 1 на стр. 10).

ƑƚƖƙƏƚƖƓ

Не накручивайте проводку привода поворота на пористую герметизирующую прокладку.

в) Отрегулируйте четыре подвеса блока так, чтобы корпус располагался горизонтально, и

равномерно прижмите панель к потолку винтами (см. рис. 1 на стр. 10).

г) Отрегулируйте положение панели, слегка поворачивая ее в направлении, показанном

стрелками на рис. 1 (стр. 10), чтобы совместить центр панели с центром отверстия в потолке.

Проверьте надежность крепления панели в углах.

д) Продолжайте закручивать винты панели до тех пор, пока толщина пористой прокладки

между корпусом и выходным отверстием на панели не уменьшится до 4—6 мм. Край панели дол-

жен касаться потолка. (см. рис. 2, стр. 10).

На рис. 3 (стр. 11) показано, что может произойти, если недостаточно закручены винты.

Если после того как вы закрутили винты, остался зазор между панелью и потолком, необходимо

снова отрегулировать высоту внутреннего блока (см. рис. 4 стр. 11).

Если высота внутреннего блока и дренажной линии не изменилась, вы можете изменить высоту

внутреннего блока через отверстия в четырех углах панели (см. рис. 4 стр. 11).

4. Установите на панель решетку воздухозабора, затем подключите выводы привода пово-

рота жалюзи и пульта управления к соответствующим клеммам, выходящим из корпуса.

5. Снимите крышку воздухозабора, выполняя операции в обратном порядке.

6. Снимите монтажную крышку.

а) Закрепите трос монтажной крышки за болт монтажной крышки (см. рис. 5 стр. 11).
