19

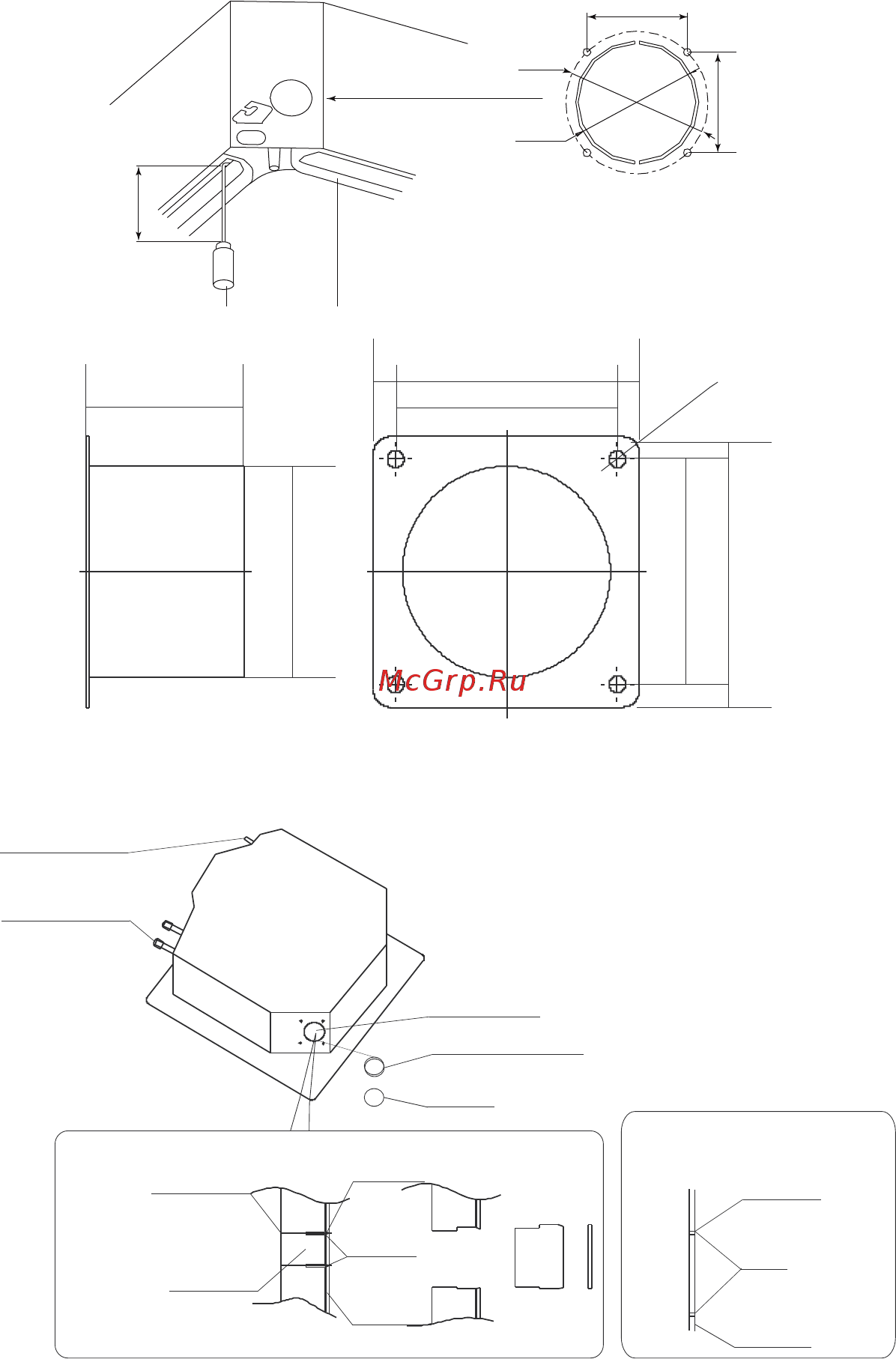

Установка дополнительного воздуховода для свежего
воздуха
Подключение воздуховода для свежего воздуха возможно к любой кассете LS-MHExxBMA2.
Перед подключением приобретите или изготовьте самостоятельно фланец для подключения
воздуховода.
1 2
100
Отверстие для
подачи свежего
воздуха (Ø65 мм)
106
Ø75
Ø65
106
57
Ø75
96
80
96
80
4×Ø6
Размеры: мм
1. Удалите заглушку, прикрывающую отверстие на внутреннем блоке, с помощью кусачек или
ножа.
Дренажный
трубопровод
Фреоновый
трубопровод
Отверстие
Изоляционный
материал
Щиток
Удалить кусачками
или надрезать
ножом
Изоляция
Шов
Щиток
Удалить кусачками
Фреоновый
трубопровод
Дренаж
Отверстие
Щиток
Изоляционного
материала нет.
Удалите только щиток
Шов
Удалить
кусачками
Щиток
