43

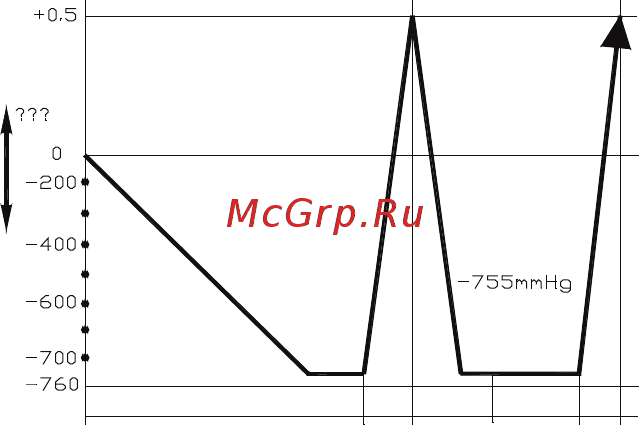

Атмосферное давлениеВакуум
Вакуумная сушка (2 часа)
Тест (1 час)
Добавление
хладагента
Добавление
азота
Вакуумная
сушка (1 час)
После первого вакуумирования добавьте в контур осушенный азот при давлении до 25 кг/см2
на 30 минут. Удалите азот и снова отвакуумируйте систему. После проверки на утечку добавь-
те хладагент.
Также рекомендуем при работе с блоками с относительно небольшим содержанием воды при
монтаже использовать фильтры типа ADKS-Plus с фильтр-вставкой (корпус разборного типа)
производства ALCO Controls или других производителей с аналогичными характеристиками
водопоглощения и нейтрализации кислоты. Фильтр устанавливается на жидкостной линии для
удаления влаги или на газовой линии для нейтрализации кислоты и фильтрации хладагента от
твердых посторонних примесей. Система должна вакуумироваться вместе с фильтром!
При работе с фильтром помните, что фильтр-вставка (фильтрующий элемент) не должна нахо-
дится на открытом воздухе больше, чем несколько минут, и не прикасайтесь к вставке руками
без перчаток. Вставка очень быстро впитывает влагу, и если оставить ее на открытом воздухе
или трогать незащищенными руками, то вставка будет более не пригодна к работе. Помните,
что даже относительно большие вставки принимают не более 20–25 грамм влаги.
Пожалуйста, обратите внимание на следующие моменты. Это важно!
Внимание! Любая пайка трубопроводов при работе с R410A должна осуществляться
только под азотом! Пайка в воздушной среде запрещена, так как оборудование может
выйти из строя из-за образования окалины на внутренних частях трубопровода!
Внимание! R410A — негорючий газ; при соприкосновении с пламенем или горячими по-
верхностями разлагается с образованием высокотоксичных продуктов. Контакт с не-
которыми активными металлами при определенных условиях (например, при высоких
температурах и/или давлении) может привести к взрыву или возгоранию. Строго со-
блюдайте правила техники безопасности при работе с хладагентом!
Внимание! Дозаправка хладагентом должна осуществляться только в жидкой фазе! За-
правка газом может привезти к выходу оборудования из строя, так как хладагент R410A
является двойной квазиазеотропной смесью гидрофторуглеродов R32 и R125, и заправ-
ка газом может привести к разбалансировке состава смеси.
Пожалуйста, помните, что сервисные штуцеры на оборудовании с R410A имеют
увеличенный диаметр и требуют специальных шлангов либо переходников для ра-
боты!
При поиске утечек хладагента R410A бесполезно и небезопасно использовать газо-
пламенную горелку (течеискатель на основе горения пропана)! Используйте аппа-
ратный комплекс для поиска утечек с насадками под нужный газ!
