42
7. Вакуумирование и заправка хладагентом
Подготовка
Убедитесь, что все трубопроводы (жидкостные и газовые) подключены верно. Снимите кол-
пачки с вентилей, и обратите внимание, что вентили на газовых и жидкостных магистралях
остаются закрытыми во время процесса вакуумирования.
Удаление воздуха вакуумным насосом
Внимание! При работе с R410A требуется обязательное удаление воздуха двух-
ступенчатым вакуумным насосом с обратным клапаном для предотвращения по-
падания масла вакуумного насоса в гидравлический контур! Используйте правильное
оборудование при работе.
Общая информация
Как известно, вода кипит при 100 °С при нормальном атмосферном давлении, но при падении
давления температура кипения значительно снижается. Именно поэтому, чтобы удалить всю

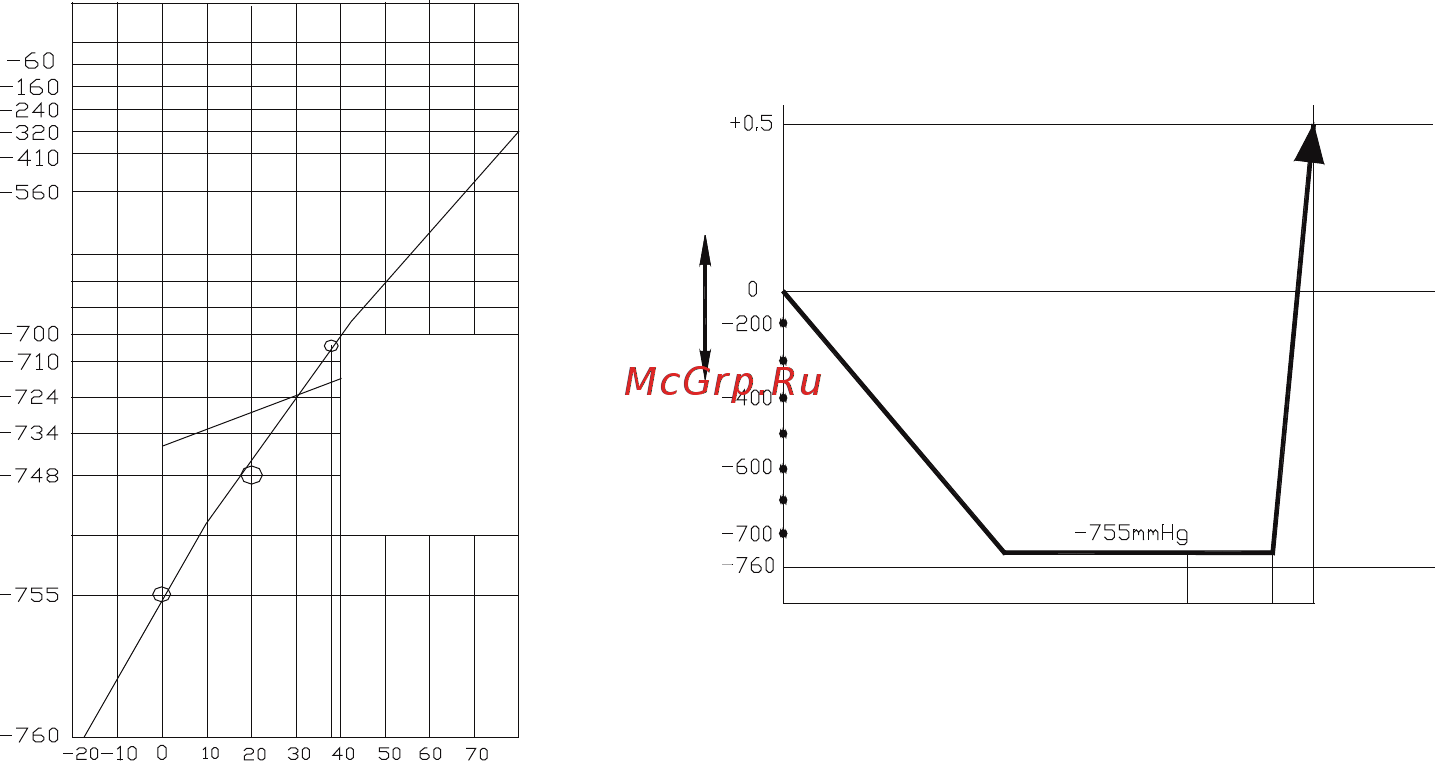

влагу из системы, применяется вакуумирование. На графике ниже приведены необходимые
параметры для полного удаления влаги и нормальной работы системы:
Температура
Относительное давление
Точка
замерзания
Необходимый
уровень
вакуума
Атмосферное давление
Вакуум
Время
Вакуумная сушка (2 часа)
Тест (1 час)
Добавление
хладагента
При первой установке блока на только что поставленные трубопроводы нет необходимости
вакуумировать систему 2 часа, при условии, что установка трубопроводов проходила при от-
сутствии атмосферных осадков и при относительной влажности воздуха не более 60%. Если
установка трубопроводов проходила под осадками или при повышенной влажности, необхо-
димо проводить вакуумирование в полном объеме.
При повторной установке (перемонтаже) блока, а также при большом количестве воды в конту-
ре (от 10 гр.) рекомендуем более качественное вакуумирование согласно графику ниже:
