Tosot T24H-SLEu / I / T24H-SLEu / O [17/24] Схема установки и требования при размещении

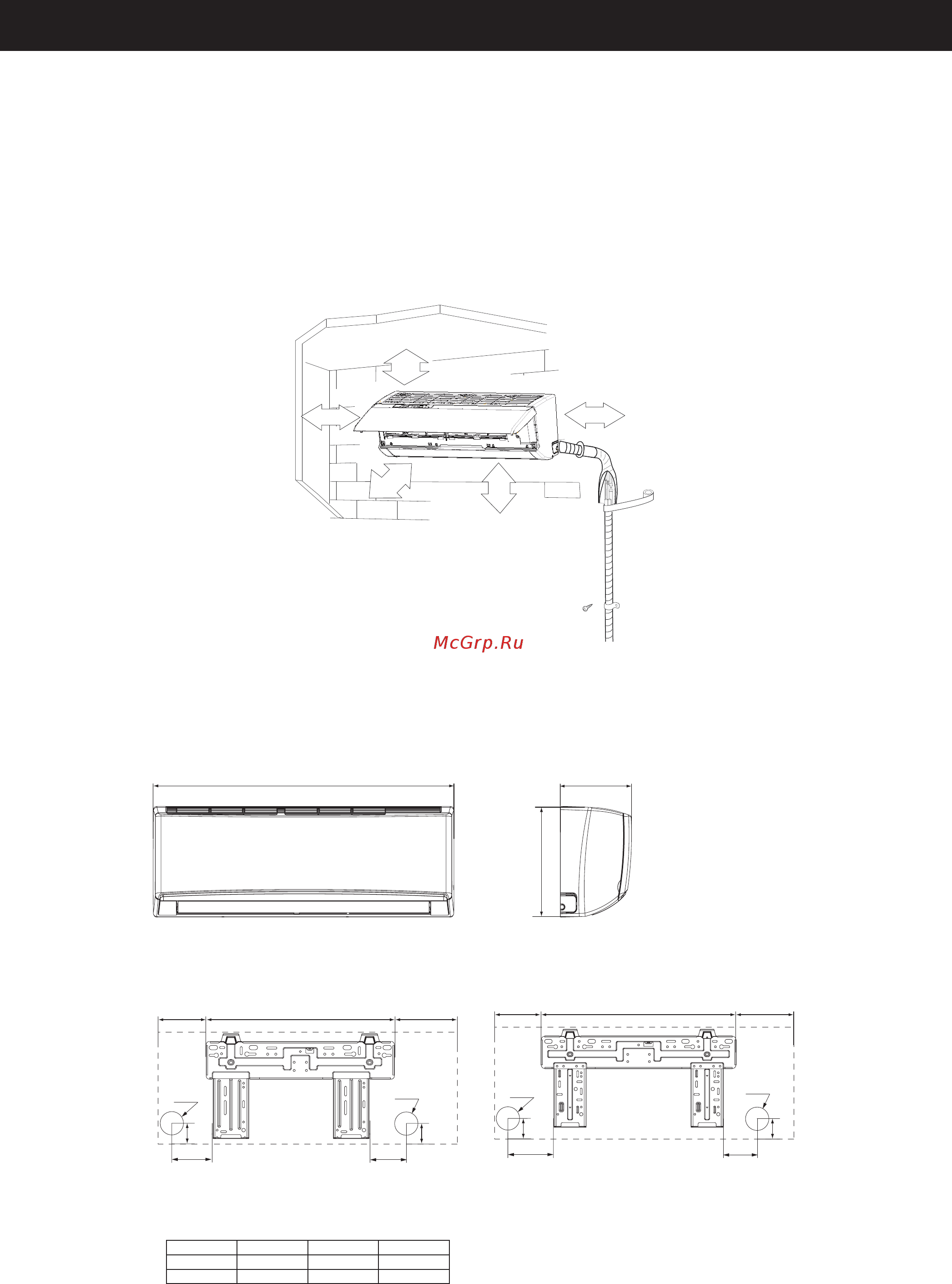

![Tosot T24H-SLEu / I / T24H-SLEu / O [17/24] Схема установки и требования при размещении](/views2/1333705/page17/bg11.png)
— 17 —
Схема установки и требования при размещении
Выбор места установки блоков
● Убедитесь, что место установки обеспечивает достаточно пространства для установки и обслуживания. Блок
должен быть установлен так, чтобы воздух, проходящий через него, не возвращался.
● Место для установки должно быть хорошо вентилируемо, чтобы блок мог пропускать через себя достаточно
воздуха. Убедитесь, что нет препятствий для воздухообмена. Если есть какое-либо препятствие, устраните
его, или переместите блок в более свободное место.
● Для установки выберите поверхность, которая может выдержать вес оборудования, не будет передавать
и/или производить шум и вибрацию при работе оборудования.
● Избегайте прямого попадания солнечного света на блок. При возможности установите солнцезащитный экран.
Ɋɚɫɫɬɨɹɧɢɟ ɞɨ ɩɨɬɨɥɤɚ
Ɋɚɫɫɬɨɹɧɢɟ ɞɨ ɫɬɟɧɵ
Ɋɚɫɫɬɨɹɧɢɟ ɞɨ ɫɬɟɧɵ
ɋɬɨɪɨɧɚ ɜɵɯɨɞɚ
ɜɨɡɞɭɯɚ
Ɋɚɫɫɬɨɹɧɢɟ ɞɨ ɩɨɥɚ
Ɋɚɫɫɬɨɹɧɢɹ, ɧɟɨɛɯɨɞɢɦɵɟ ɞɥɹ ɩɪɚɜɢɥɶɧɨɝɨ
ɜɵɛɨɪɚ ɦɟɫɬɚ ɭɫɬɚɧɨɜɤɢ ɨɛɨɪɭɞɨɜɚɧɢɹ,
ɜɤɥɸɱɚɸɳɢɟ ɦɢɧɢɦɚɥɶɧɵɟ ɪɚɫɫɬɨɹɧɢɹ
ɞɨ ɩɪɟɩɹɬɫɬɜɢɣ
Ȼɨɥɟɟ 15 ɫɦ
Ȼɨɥɟɟ 15 ɫɦ
Ȼɨɥɟɟ 15 ɫɦ
Ȼɨɥɟɟ 300 ɫɦ
Ȼɨɥɟɟ 250 ɫɦ
Размеры внутренних блоков
T09H-SLEu/I, T12H-SLEu/I
Model W H D
T09H-SLEu/I 790 275 200
T12H-SLEu/I 845 289 209
W
T12H-SLEu/I
T09H-SLEu/I
D
H
90
150
54
168.5 462 159.5
ĭ5
ĭ5
54
123.5 542 179.5
83.2
124.7
35
ĭ5
ĭ5
35
Размеры: мм
