— 21 —
Установка опционального фильтра

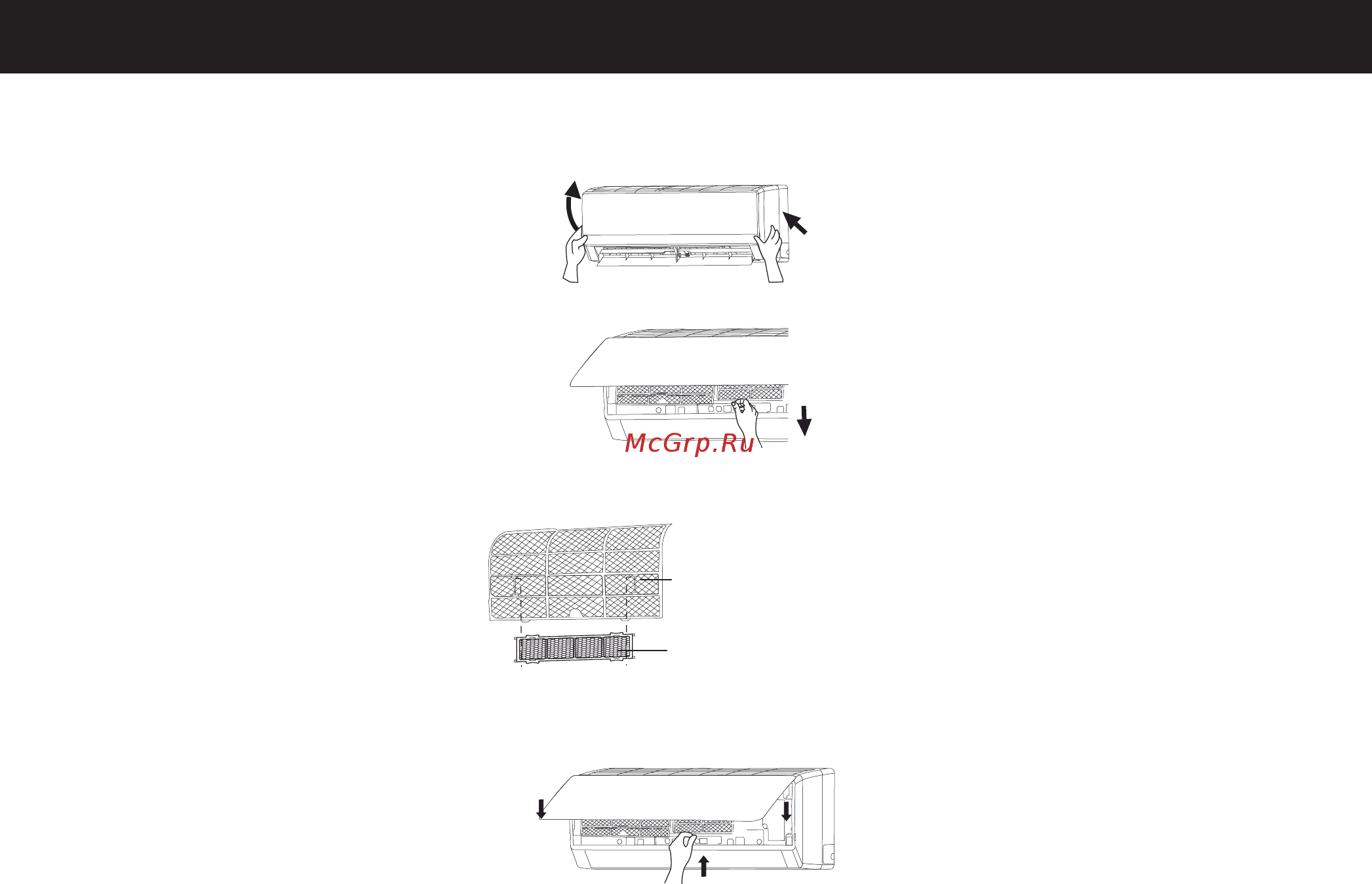

1. Пальцами одновременно с двух сторон подденьте и откройте лицевую панель. Затем вытащите воздушные
фильтры.
2. Вставьте опциональный фильтр в специальные пазы на воздушном фильтре.
Ɉɩɰɢɨɧɚɥɶɧɵɣ
ɮɢɥɶɬɪ
Ɏɢɥɶɬɪ
3. Вставьте воздушный фильтр на место и закройте лицевую панель.
Очистка и обслуживание
Вытащите опциональный фильтр, почистите и вставьте его обратно cогласно вышеприведенной инструкции.
Опциональный фильтр запрещено промывать водой. При необходимости замените его на новый.
Срок службы фильтра
Стандартный срок службы дополнительных опциональных фильтров составляет один год. Серебряный фильтр
с ионизацией можно использовать, пока его поверхность не станет черной.
Это общее описание срока службы дополнительных фильтров. Если на упаковке приобретенного вами фильтра
имеются дополнительные данные о его сроке службы, основывайтесь на данных, указанных на упаковке филь-
тра.
